معرفی

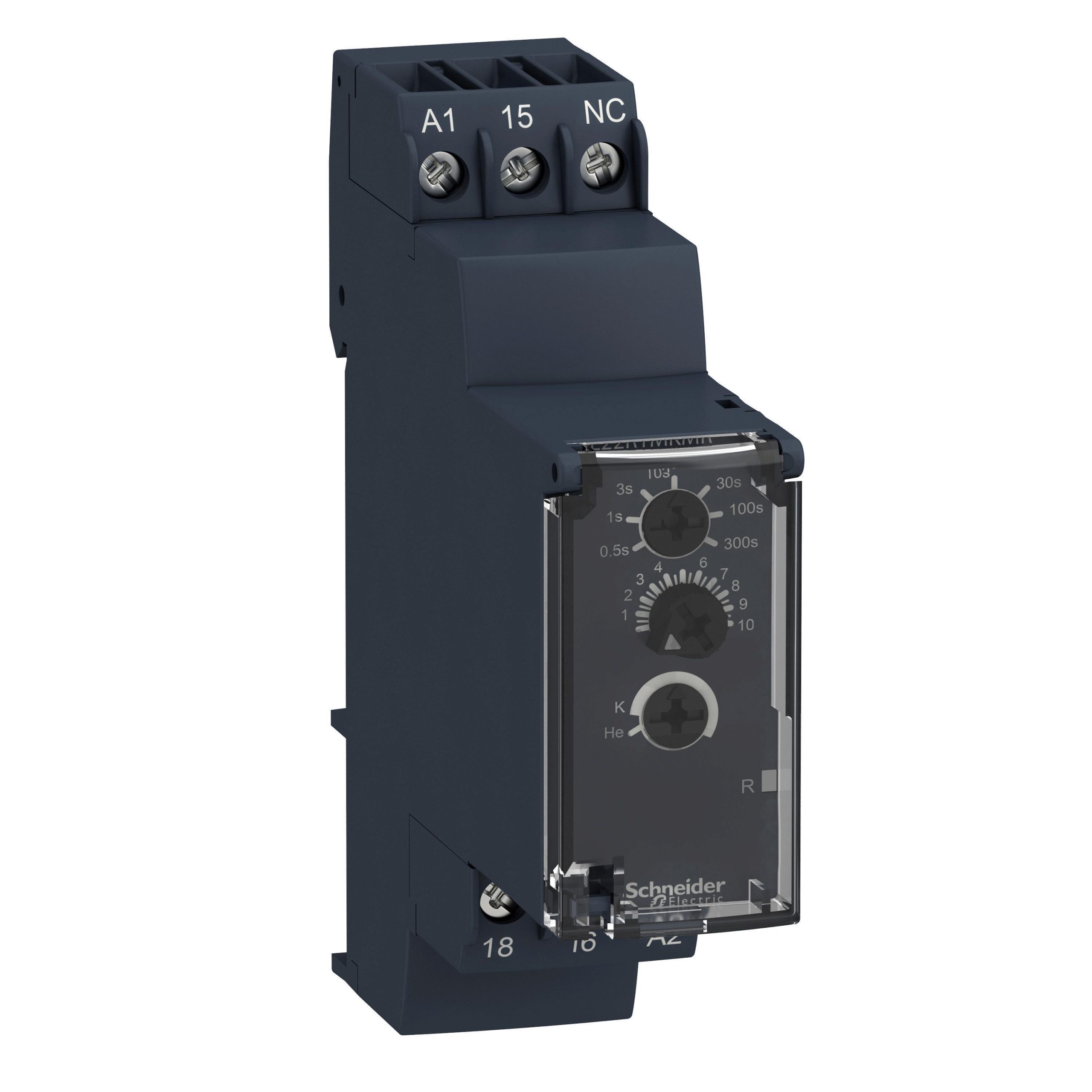

تایمر ماژولار RE22R1MKMR از خانواده Harmony / Zelio Time RE22 شرکت Schneider Electric است. این تایمر با عملکرد ترکیبی «تاخیر در غیرفعال شدن (Delay‑On De‑Energization)» و «پالس هنگام قطع تغذیه (Pulse on De‑Energization)» طراحی شده است. بازۀ زمانی آن از ۰٫۰۵ ثانیه تا ۳۰۰ ثانیه (۰٫۰۵s … 300 s) میباشد. منبع تغذیه آن میتواند ۲۴ تا ۲۴۰ ولت AC یا DC باشد. Schneider Electric+1
ویژگیهای فنی
-
دامنه زمانی: 0.05 … 0.5 s ؛ 0.3 … 3 s ؛ 0.1 … 1 s ؛ 1 … 10 s ؛ 10 … 100 s ؛ 30 … 300 s
-
جریان خروجی (رله): 5 آمپر
-
کنتاکت: ۱ عدد C/O (SPDT)
-
منبع تغذیه: 24 … 240 ولت AC/DC
-
محدوده ولتاژ کاری: 0.85 … 1.1 × Us (ولتاژ نامی)
-
ترمینال: پیچخور (Screw)
-
عرض ماژول: 22.5 میلیمتر
-
دقت زماندهی (تکرارپذیری): ± 0.5٪ بر اساس استاندارد IEC
-
دمای کاری: ۲۰- تا ۶۰+ درجه سلسیوس (طبق فضای عملیاتی معمول برای تایمرهای RE22)
-
مصرف توان: تقریبا ۳ VA در AC، ۲ W در DC
-
زمان قطع بعد از غیرفعال شدن تغذیه (Reset): حدود ۵۰ میلیثانیه
-
LED وضعیت: نمایش وضعیت تأخیر و خروجی رله روی بدنه تایمر
کاربردها و مزایا
کاربردها:
-
مدارهایی که نیاز به تایمر بعد از قطع تغذیه دارند (مثلاً تأخیر بعد از خاموش شدن)
-
کنترل لامپ، شیر، موتورها در سیستمهای اتوماسیون
-
تابلوهای فرمان صنعتی که از پالس هنگام قطع تغذیه استفاده میکنند
-
پروژههای سازگاری با منطق ساده بدون PLC
مزایا:
-
عملکرد ترکیبی (Dual‑Function): امکان تنظیم «Delay-On De‑Energization» و «Pulse On De‑Energization» در یک ماژول.
-
تنظیم بسیار دقیق زمان با بازۀ گسترده (تا 300 ثانیه).
-
پشتیبانی از ولتاژ تغذیه AC و DC، که انعطاف نصب را زیاد میکند.
-
جریان رله مناسب (5 A) برای بارهای معمولی در تابلوهای کنترل.
-
مصرف توان پایین در DC.
-
اندازه باریک و مناسب برای نصب در تابلوهای مدولار روی ریل DIN.
-
طراحی با LED وضعیت برای عیبیابی سریعتر.
جمعبندی
تایمر Schneider Electric RE22R1MKMR یک راهحل حرفهای و انعطافپذیر برای سیستمهای اتوماسیون است که نیاز به «تأخیر پس از قطع تغذیه» و «ایجاد پالس در لحظه قطع» دارند. به دلیل طراحی ماژولار، بازه زمانی زیاد، پشتیبانی از تغذیه AC/DC و رله قابلاعتماد، این تایمر برای تابلوهای کنترل صنعتی گزینهای کارآمد و عملیاتی است.
