معرفی

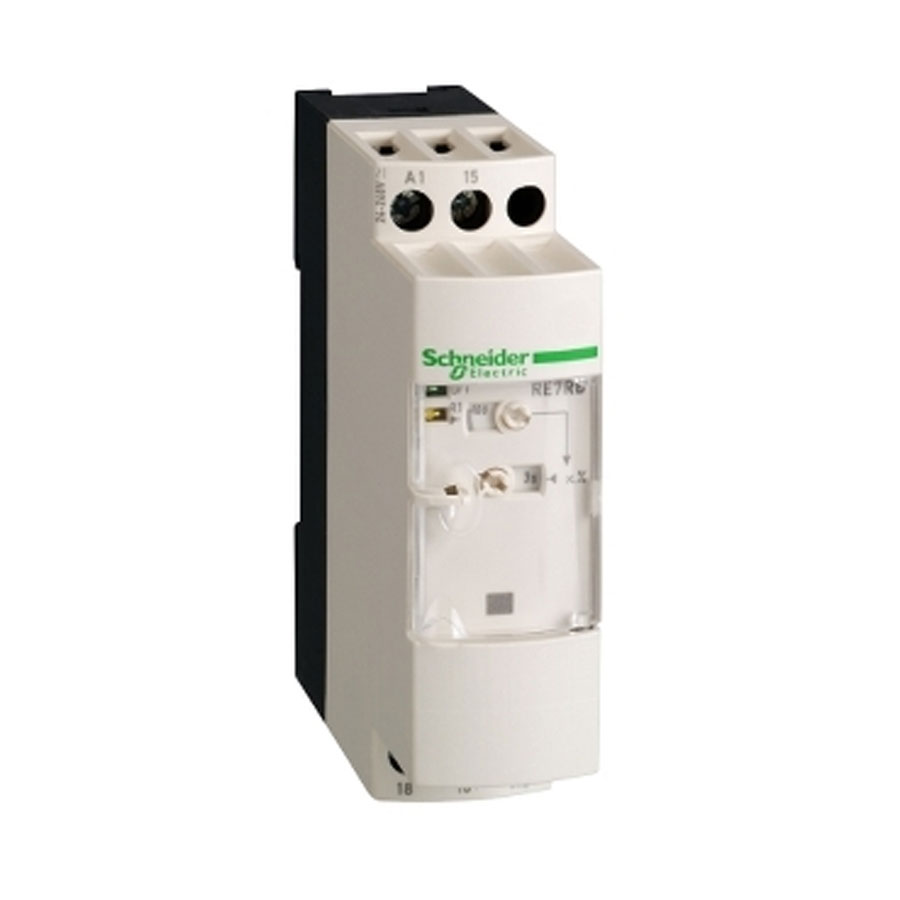

تایمر RE7RB11MW از سری Zelio Time شرکت Schneider Electric، یک تایمر با تاخیر در قطع تغذیه (Off-Delay) است. زمانی که تغذیه از دستگاه قطع شود، خروجی رله به تأخیر قطع میشود (مثلاً برای حفظ مدار پس از خاموش شدن فرمان). این مدل برای کاربردهای صنعتی، اتوماسیون و تابلو-کنترل مناسب است. منبع تغذیه آن میتواند بین 24 تا 240 ولت AC یا DC باشد.
ویژگیهای فنی
- نوع تایمر: تایمر با تأخیر در قطع (Off-Delay) Schneider Electric+
- بازه زمانی: 0.05 ثانیه … 1 ثانیه
- ولتاژ تغذیه: 24 … 240 ولت AC/DC
- محدوده ولتاژ کاری: 0.85 تا 1.1 × ولتاژ نامی
- نوع خروجی (رله): یک کنتاکت C/O (SPDT)
- جریان رله (نامی): تا 5 آمپر (Thermal current) مطابق دیتاشیت
- روش اتصال: ترمینال پیچخور (Screw)
- دقت زمان: ± ۱۰٪ از بازه کامل زمان قابل تنظیم
- تکرارپذیری زمان: ± ۰٫۲٪
- درایفت دمایی: < ۰٫۰۷٪ / °C
- زمان ریست (بعد از قطع تغذیه): حدود 50ms
- حداکثر ولتاژ جابهجایی (Switching): تا 250 V AC/DC
- طول عمر مکانیکی: تقریباً 20 میلیون سیکل
- دمای کاری: ۲۰- تا ۶۰+ درجه سلسیوس
- ایزولاسیون (Dielectric): تست دیالکتریک تا ~2.5 کیلوولت مطابق IEC
کاربردها و مزایا
کاربردها:
-
مدارهای فرمان که نیاز دارند پس از قطع تغذیه، خروجی رله به مدت کوتاهی فعال بماند
-
سیستمهای اتوماسیون صنعتی برای زمانبندی در قطع برق یا سناریوی off-delay
-
تابلوهای کنترل، ماشینآلات، فرآیندهایی که نیاز به تأخیر در قطع دارند
مزایا:
-
تاخیر دقیق در خاموش شدن: برای کاربردهایی که نمیخواهید خروجی سریع قطع شود، بسیار مناسب است.
-
انعطافپذیری تغذیه: پشتیبانی از AC و DC با دامنه ولتاژی وسیع.
-
طراحی جمعوجور: عرض کم برای نصب آسان روی ریل DIN.
-
دوام بالا: طول عمر مکانیکی بسیار زیاد برای استفاده صنعتی.
-
صرفهجویی در مصرف: مصرف توان نسبتاً پایین در تغذیه DC.
جمعبندی
تایمر RE7RB11MW یک گزینه کلاسیک و بسیار کاربردی از زیلو تایم Schneider است که برای کاربردهایی با نیاز به تأخیر در قطع (off-delay) طراحی شده است. با مشخصات قوی، ولتاژ ورودی متنوع و دقت مناسب، این تایمر مناسب تابلوهای صنعتی، مدارهای کنترل و اتوماسیون است. با این حال چون «توقف تولید» شده است، در زمان سفارش باید به وضعیت انبار یا جایگزینهای آن توجه شود.
