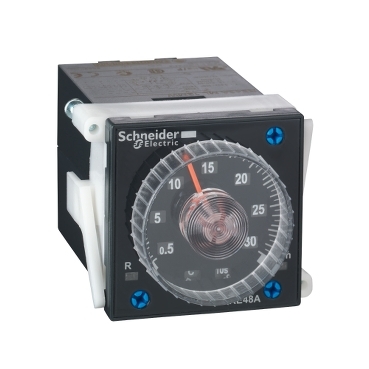

تایمر چندمنظوره Schneider Electric RE48AML12MW از سری Harmony Time (یا Zelio Time)، یک رله زمانی مدولار قدرتمند است که ترکیبی از دقت، انعطافپذیری زمانی و قابلیتهای عملکردی متنوع را ارائه میدهد. این مدل با دو خروجی رله (۲ کنتاکت C/O) طراحی شده تا بتواند منطقهای زمانی متنوعی را اجرا کند، مانند تأخیر در وصل (On-Delay)، اینتروال (Interval)، تأخیر در قطع (Off-Delay) و چشمکزن متقارن (Symmetrical Flashing).
بازه تنظیم زمانی بسیار گسترده این تایمر، از ۰٫۰۲ ثانیه تا ۳۰۰ ساعت را شامل میشود که امکان استفاده در کاربردهای زماندهی بسیار کوتاه یا بسیار طولانی را فراهم میکند.
منبع تغذیه این تایمر از ۲۴ تا ۲۴۰ ولت AC / DC پشتیبانی میکند، که آن را برای طیف وسیعی از تابلوهای فرمان، سیستمهای صنعتی و پروژههای اتوماسیون بسیار مناسب میسازد. طراحی آن به صورت ماژولار (مدول ۴۸×۴۸ میلیمتر) همراه با ساکت پلاگاین (plug-in sub-base ۱۱ پین) امکان نصب آسان در تابلو را فراهم میکند.
ویژگیهای فنی
-
نوع محصول: رله زمانی چندمنظوره (Multifunction)
-
خروجی: 2xC/O (دو کنتاکت رله) از جنس AgNi بدون کادمیم
-
محدوده زمانی: ۰٫۰۲ ثانیه تا ۳۰۰ ساعت در حالتهای مختلف زماندهی (On-Delay، Interval، Off-Delay، Flash)
-
ولتاژ تغذیه: 24 تا 240 ولت AC/DC در (50/60Hz)
-
محدوده ولتاژ کاری:
-
AC: ۰٫۸۵ … ۱٫۱ × Us
-
DC: ۰٫۹ … ۱٫۱ × Us
-
-
جریان نامی رله: ۵ آمپر
-
دقت تکرار زمان: ۰٫۲٪± از مقدار تنظیمی ماکزیمم (IEC 61812-1)
-
درایفت دمایی: ۰٫۰۲٪± بر درجه سانتی گراد
-
دقت تنظیم زمان: ۵٪± از بازه کامل در ۲۵ درجه (IEC)
-
حداقل پالس ورودی (Min pulse): ۲۰ میلیثانیه
-
زمان ریست (پس از قطع تغذیه): ~۲۵ میلیثانیه
- ابعاد پنل: ۴۸ × ۴۸ میلیمتر
-
نوع اتصال: ساکت پلاگاین ۱۱ پین (11-pin plug-in sub-base)
-
مواد بدنه: Self-extinguishing (خودخاموش شونده)
-
مصرف توان:
-
~۱٫۱VA در ۲۴ ولت
-
~۴٫۸VA در ۲۴۰ ولت
-
-
دوام:
-
مکانیکی: ~۳۰٬۰۰۰٬۰۰۰ سیکل
-
الکتریکی: ~۱۰۰٬۰۰۰ سیکل
-
کاربردها و مزایا
کاربردها:
-
منطق کنترل در تابلوهای اتوماسیون که نیاز به تأخیرهای زمانی مختلف دارند.
-
سیستمهایی که به ترکیب عملکرد «تأخیر در وصل»، «تأخیر در قطع»، «چشمکزن» و «فاصلهدار» نیاز دارند (بسته به انتخاب حالت).
-
ماشینآلات صنعتی و تجهیزات فرمانی که نیاز به رله زمانی قابل اعتماد با مصرف جریان بالا دارند.
-
تابلوهای تعمیر و نوسازی (Retrofit) که میخواهند تایمر پیشرفته را بدون PLC اضافه کنند.
-
کاربرد در سیستمهای انرژی یا روشنایی که نیاز به مدیریت زماندار بارها دارد.
مزایا:
-
انعطاف زمانی بسیار زیاد: بازه ۰٫۰۲ ثانیه تا ۳۰۰ ساعت امکان تطبیق با بسیاری از نیازهای عملیاتی را فراهم میکند.
-
دو خروجی رله: پشتیبانی از منطق ترکیبی با دو کانال C/O، امکان برنامهدهی دقیقتر و پیچیدهتر.
-
پشتیبانی ولتاژی گسترده: از 24 تا 240 ولت AC/DC، یعنی میتواند در تابلوهای متنوع با تغذیههای متفاوت کار کند.
-
دقت بسیار بالا: تکرارپذیری ۰٫۲٪± و درایفت دمایی خیلی کم باعث اطمینان زیاد در عملکرد زماندهی میشود.
-
نصب ماژولار: با سوکت ۱۱ پین، نصب و تعویض آسان بدون استفاده از ابزار پیچیده امکانپذیر است.
-
طراحی صنعتی مقاوم: بدنه خودخاموششونده، LED وضعیت، و دوام مکانیکی و الکتریکی بالا باعث میشود این تایمر برای کاربردهای جدی صنعتی مناسب باشد.
جمعبندی
تایمر Schneider Electric RE48AML12MW (از سری Harmony / Zelio Time) یک راهحل حرفهای برای منطقهای زماندهی پیشرفته در سیستمهای صنعتی است. با توانایی اجرای ۴ حالت مختلف زماندهی، دو خروجی رله و بازه زمانی بسیار گسترده، این مدل به طراحان تابلو امکان میدهد که منطق زماندهی پیچیده را بدون نیاز به PLC ساده اجرا کنند.
همچنین پشتیبانی از طیف وسیعی از ولتاژها و دقت بالا، این تایمر را به گزینهای مطمئن و انعطافپذیر تبدیل میکند.
