تایمر مدولار 1 ثانیه تا 100 ساعت اشنایدر الکتریک

معرفی

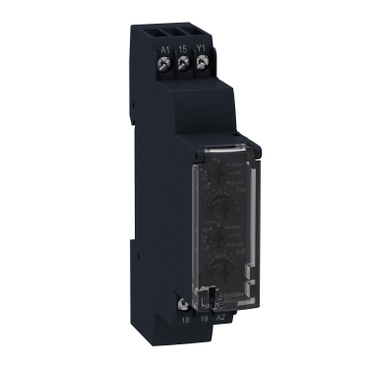

تایمر / رله چندمنظوره Schneider Electric RE17RLMU از سری Harmony Time / Zelio Time، یک تجهیز کنترل زمانی حرفه‌ای است که عملکرد «فلاش نامتقارن (Asymmetrical Flashing)» را ارائه می‌دهد. این رله دارای توان ۸ آمپر بوده و یک کنتاکت تغییر وضعیت (۱C/O) دارد. منبع تغذیه آن بسیار منعطف است و می‌تواند بین ۲۴ ولت DC تا ۲۴۰ ولت AC کار کند.

رنج زمان‌دهی این مدل بسیار گسترده است: از ۰٫۱ ثانیه تا ۱۰۰ ساعت در حالت‌های مختلف (از جمله ثانیه، دقیقه، ساعت) قابل تنظیم است.
به همین دلیل، RE17RLMU برای کاربردهای متنوعی مثل تابلوهای اتوماسیون، منطق فلاش، سیستم‌های هشدار، چراغ‌های چشمک‌زن و یا سیستم‌های با چرخه زمانی طولانی مناسب است.

ابعاد آن جمع‌وجور است — عرض ۱۷٫۵ میلی‌متر برای نصب روی ریل DIN — که در طراحی تابلوهایی با فضای محدود کمک زیادی می‌کند.
همچنین تنظیم زمان روی پنل جلویی با یک سلکتور (سوئیچ انتخاب حالت) انجام می‌شود، بنابراین تغییر پارامترها ساده است.

ویژگی‌های فنی

• نوع تایمر / رله: Dual-Function / Asymmetrical Flashing

• توان جریان خروجی: ۸ آمپر برای کنتاکت

• رنج زمانی:

  • 0.1 … 1 ثانیه

  • 1 … 10 ثانیه

  • 6 … 60 ثانیه

  • 1 … 10 دقیقه

  • 6 … 60 دقیقه

  • 1 … 10 ساعت

  • 10 … 100 ساعت

• ولتاژ کاری: 0.85 … 1.1 × Us (ولتاژ نامی)

• نوع ترمینال: پیچ‌خور (screw terminal)

• ابعاد: عرض 17.5 میلی‌متر، ارتفاع ≈ 90 میلی‌متر، عمق ≈ 72 میلی‌متر

• تکرارپذیری زمان:  ۰٫۵٪± (طبق IEC 61812-1)

• درایفت دمایی:  ۰٫۰۵٪± / درجه سلسیوس

• رسانایی عایق (Dielectric): 2.5 kV تست عایق بین ترمینال‌ها

• مصرف توان: حدوداً ۰٫۶ وات در ۲۴V DC (بسته به منبع)

• نوع کنترل زمان: سلکتور روی پنل (rotary / سه حالته)

کاربردها و مزایا

کاربردها:

• سیستم‌هایی که به فلاش نامتقارن نیاز دارند (مثلاً چراغ هشدار، سیگنال‌های وضعیت)

• مدارهای اتوماسیون و PLC که نیاز به رله زمان‌دهی برای منطق زمان‌دار دارند

• تابلوهای کنترل موتور یا فرآیند که نیاز به زمان‌سنجی طولانی (ساعت) دارند

• سیستم‌های HVAC، پمپ، فن و بارهایی که باید با منطق فلاش کنترل شوند

• پروژه‌هایی که فضای تابلو محدود است و یک تایمر جمع‌وجور مورد نیاز است

مزایا:

1. انعطاف زمان‌دهی بالا: بازۀ زمانی گسترده از کسری ثانیه تا صد ساعت، انتخاب دقیق پارامتر را ممکن می‌سازد.

2. قدرت بالا: رله ۸ آمپری امکان کنترل بارهای نسبتاً سنگین را فراهم می‌کند.

3. تغذیه چندمنظوره: کار با ولتاژ پایین DC یا ولتاژ صنعتی AC، مناسب برای کاربری‌های متنوع.

4. فضای کم: عرض باریک (17.5 mm) برای نصب در تابلوهای فشرده.

5. دقت و پایداری: تکرارپذیری بالا و درایفت دمایی کم باعث عملکرد دقیق و قابل اطمینان می‌شود.

6. تنظیم ساده: سوئیچ انتخاب حالت روی پنل امکان تنظیم سریع حالت فلاش را فراهم می‌کند.

7. نصب آسان و تعویض: طراحی ماژولار و ترمینال‌های پیچ‌خور، نصب و تعویض را ساده کرده است.

جمع‌بندی

تایمر Schneider Electric RE17RLMU یک راه‌حل حرفه‌ای برای کاربردهایی است که به فلاش نامتقارن با زمان‌دهی دقیق نیاز دارند. با توان ۸ آمپر، منبع تغذیه انعطاف‌پذیر و بازۀ زمانی بسیار وسیع، این مدل گزینه‌ای بسیار قدرتمند برای تابلوهای اتوماسیون، سیستم‌های هشدار و منطق زمان‌دار صنعتی است.

طراحی جمع‌وجور و دقت بالا باعث می‌شود که RE17RLMU در بسیاری از پروژه‌های کنترل و اتوماسیون انتخابی هوشمندانه باشد.
