معرفی

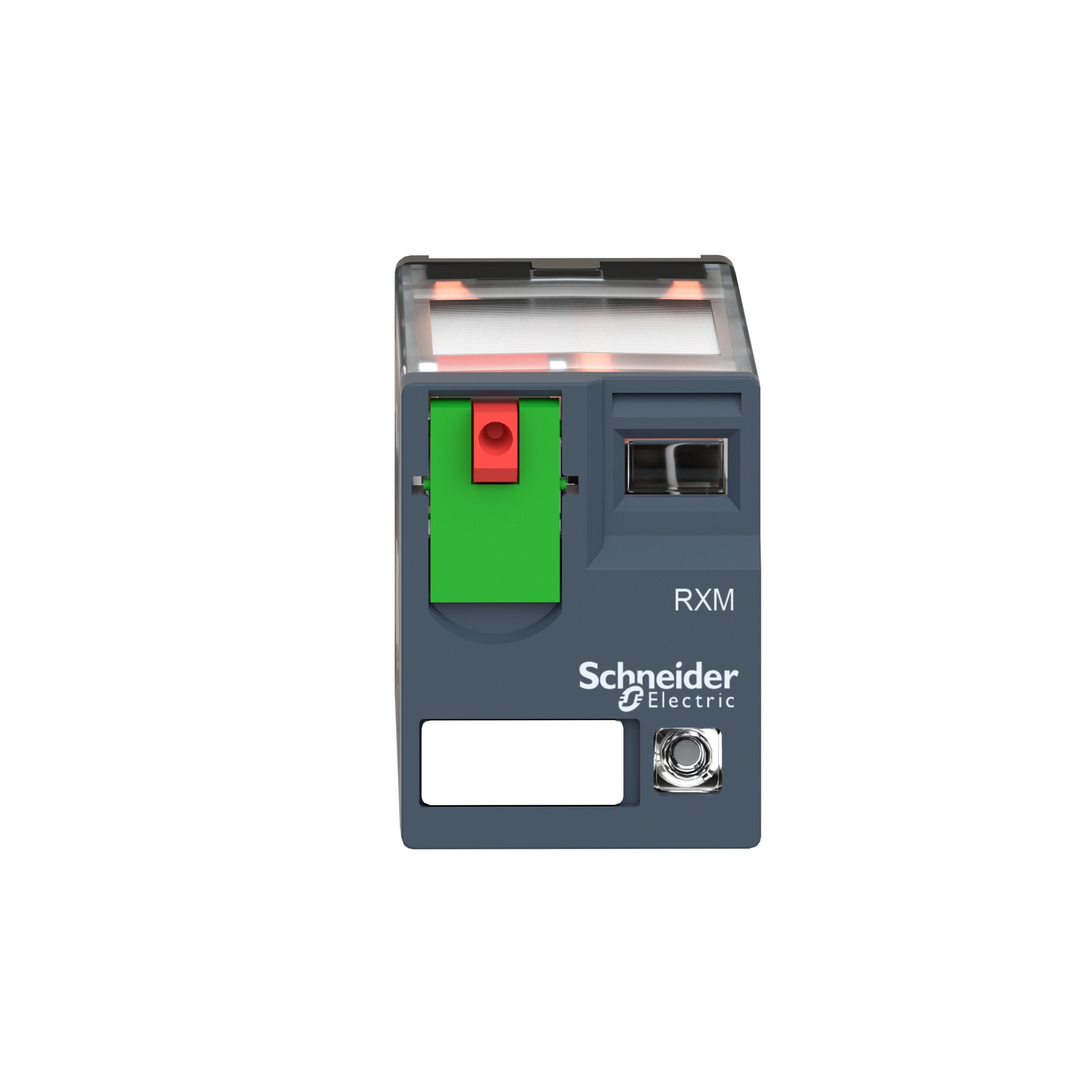

رله پلاگ‑این مینیاتوری RXM4AB2B7 از سری RXM اشنایدر الکتریک، یک رله جمعوجور و استاندارد با چهار کنتاکت تغییر وضعیت (4C/O) است. این رله با تغذیه 24 ولت در 50/60 هرتز کار میکند و همراه با LED نشانگر وضعیت و دکمه تست قفلشونده (Lockable test button) طراحی شده است، که آن را برای تابلوهای فرمان، سیستمهای کنترل و اتوماسیون مناسب میکند.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
-
نوع محصول: رله Plug‑in مینیاتوری سری RXM
-
تعداد کنتاکت: 4C/O
-
ولتاژ کنترل (کویل): 24 ولت در 50/60 هرتز
-
جریان حرارتی مجاز (Ith): 6A
-
بار مقاومتی قابل سوئیچ: 6A @ 250 V AC یا 6A @ 28 V DC
-
توان کلی سوئیچینگ: تا 1500VA / 168W
-
حداقل جریان قابل سوئیچ: 10mA @ 17 V — مناسب برای بارهای سبک یا سیگنال
-
ماده تماسها: AgNi (نقره‑نیکل) — برای دوام و اطمینان تماسها
-
دارای LED وضعیت و دکمه تست قفلشونده — برای مشاهده وضعیت و تست دستی رله
-
نصب روی سوکتهای compatible — ساختار Plug‑in
-
دوام مکانیکی و الکتریکی بالا: تا ۱۰ میلیون سیکل مکانیکی و ۱۰۰ هزار سیکل در بار مقاومتی
-
بازه دمای کاری: 40- … 55+ درجه سانتی گراد
کاربردها
-
تابلوهای فرمان، کنترل و اتوماسیون صنعتی یا ساختمانی
-
مدارهایی با تغذیه 24V AC — مناسب برای سیستمهای فرمان و کنترل با ولتاژ کم
-
کنترل موتورهای سبک یا متوسط، سیستمهای روشنایی، پمپ، تهویه، و سایر بارهای کنترلی
-
مدارهایی که نیاز به چند خروجی مستقل دارند (چهار C/O) — صرفهجویی در قطعات و فضای تابلو
-
پروژههایی با نیاز به نشانگر وضعیت (LED) و قابلیت تست دستی — برای عیبیابی و سرویسگیری آسان
مزایا
-
چهار خروجی مستقل (4C/O) — امکان کنترل همزمان چند مدار با یک رله
-
توان سوئیچینگ مناسب (6A) و بار مقاومتی تا 250V AC — انعطاف در کاربردهای مختلف
-
قابلیت سوئیچ بارهای کوچک (10mA) — مناسب بارهای سیگنال و فرمانی
-
LED وضعیت + دکمه تست قفلشونده — امکان نظارت و تست آسان رله
-
تماسهای AgNi با دوام بالا و عمر طولانی — مناسب برای استفاده طولانیمدت
-
طراحی Plug‑in و ابعاد مینیاتوری — نصب سریع و مرتب روی سوکت سری RXZE، مناسب تابلوهای صنعتی استاندارد
-
استانداردهای بینالمللی و عایق مناسب — قابل اعتماد برای پروژههای حرفهای
مقایسه با رله ساده یا مدل پایه
-
برخلاف رله یا کلید ساده، RXM4AB2B7 با چهار خروجی مستقل توانایی کنترل چند مدار بهطور همزمان دارد — صرفهجویی در فضا و قطعات
-
تماسهای AgNi، استاندارد صنعتی و دوام بالا باعث عملکرد مطمئنتر و عمر بیشتر نسبت به نمونههای ساده یا خانگی میشود
-
LED وضعیت و قابلیت تست دستی، مزیتی نسبت به رلههای بدون این امکانات داده و عیبیابی و نگهداری را سادهتر میکند
-
ساختار Plug‑in و مینیاتوری بودن، در تابلوهای صنعتی یا پروژههایی با فضا محدود، نصب منظمتر و حرفهایتر را ممکن میسازد
سوالات متداول
1. این رله با چه ولتاژی کنترل میشود؟
کویل آن با ولتاژ 24V AC فعال میشود.
2. چند خروجی (کنتاکت) دارد و هر خروجی چقدر جریان تحمل میکند؟
رله دارای 4C/O است و هر تماس میتواند تا 6A سوئیچ کند.
3. آیا برای بارهای کم یا سیگنال مناسب است؟
بله — حداقل جریان قابل سوئیچ آن 10mA است؛ بنابراین برای بارهای سبک یا سیگنال نیز کاربرد دارد.
4. آیا قابلیت تست دستی یا نشانگر وضعیت دارد؟
بله — دارای LED وضعیت و دکمه تست قفلشونده است که امکان بررسی عملکرد رله را فراهم میکند.
5. آیا برای تابلوهای صنعتی مناسب است؟
بله — با توجه به استانداردها، دوام، انعطاف و امکانات، RXM4AB2B7 گزینهای مناسب برای تابلوهای صنعتی، سیستمهای فرمان، اتوماسیون و پروژههای حرفهای است.
جمعبندی
رله RXM4AB2B7 از Schneider Electric یک رله مینیاتوری، انعطافپذیر و حرفهای است. با کویل 24V AC، چهار خروجی مستقل، توان سوئیچینگ 6A، LED وضعیت، دکمه تست قفلشونده و دوام بالا، این رله برای تابلوهای فرمان، اتوماسیون، سیستمهای کنترل و پروژههای صنعتی یا ساختمانی انتخابی مطمئن و کاربردی است. برای سایت «برق آینده» گزینهای استاندارد و قابل اعتماد محسوب میشود.
