معرفی

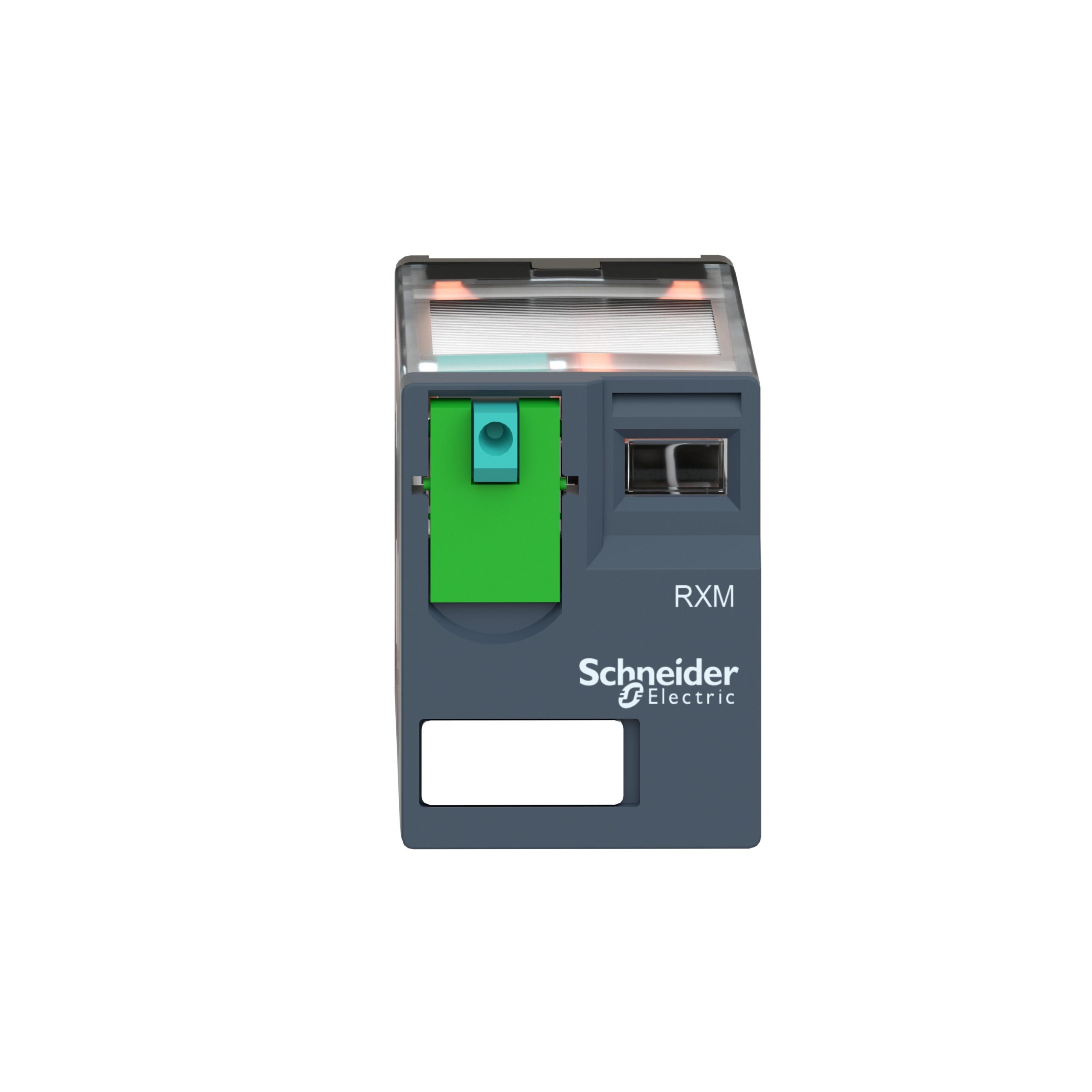

رله پلاگ‑این مینیاتوری RXM4AB1BD از سری RXM شرکت Schneider Electric، یک رله چندکنتاکتی (۴C/O) با کویل 24 V DC است. این رله با کیفیت بالا، مناسب سیستمهای فرمان، کنترل، اتوماسیون و تابلوهای صنعتی است.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
-
نوع محصول: رله Plug‑in مینیاتوری سری RXM
-
تعداد کنتاکت: 4C/O
-
ولتاژ کنترل (کویل): 24 ولت DC
-
جریان حرارتی مجاز (Ith): 6A
-
بار مقاومتی قابل سوئیچ: 6A @ 250 V AC یا 6A @ 28 V DC
-
توان کلی سوئیچینگ: حداکثر 1500VA / 168W
-
حداقل سوئیچ: 10mA @ 17 V — مناسب برای بارهای سبک یا سیگنال
-
نوع تماسها: AgNi (نقره‑نیکل)
-
دارای: LED نشانگر وضعیت + دکمه تست قفلشونده
-
نصب روی سوکتهای سری RXM — Plug‑in
-
استانداردها: مطابق IEC / UL / CSA
-
ابعاد تقریبی: عرض ≈ 33mm، ارتفاع ≈ 43mm، عمق ≈ 54mm
-
وزن تقریبی: 0.09kg
کاربردها
-
تابلوهای فرمان، کنترل و اتوماسیون صنعتی یا ساختمانی
-
مدارهای فرمان 24V DC در سیستمهای کنترل، PLC، روشنایی، پمپ، موتور سبک و …
-
پروژههایی که نیاز به چند خروجی مستقل دارند (چهار C/O)
-
محیطهایی با فضای محدود — رله مینیاتوری با ساختار Plug‑in مناسب تابلوهای فشرده
-
مدارهایی با بار مقاومتی یا بار DC/AC سبک تا متوسط
مزایا
-
چهار خروجی مستقل (4C/O) — امکان کنترل چند مدار با یک رله
-
کویل 24V DC — مناسب سیستمهای فرمان کمولت
-
عملکرد مطمئن با جریان 6A — برای بارهای سبک تا متوسط کافی است
-
توان سوئیچینگ بالا (تا 1500VA) — انعطاف در بارهای مختلف
-
قابلیت سوئیچ بارهای کوچک (تا 10mA) — مناسب برای سیگنال یا فرمان
-
دکمه تست دستی — تسهیل در نصب و سرویس
-
نصب Plug‑in — ساده، سریع و مرتب؛ مناسب تابلوهای صنعتی
-
تماسهای AgNi — عمر طولانی و اطمینان در عملکرد
مقایسه با رله ساده / مدارات متداول
-
برخلاف کلید یا رله ساده، RXM4AB1BD توانایی کنترل چند مدار بهطور همزمان را با چهار خروجی مستقل فراهم میکند
-
نسبت به رله با یک یا دو کنتاکت، این مدل انعطاف بیشتری در طراحی مدارها و کنترل چند تجهیزات دارد
-
دکمه تست دستی و امکان سوئیچ بارهای سبک یا سیگنال — مزیتی نسبت به رلههای ساده
-
ساختار Plug‑in و استاندارد بودن — تابلو مرتبتر، نصب راحتتر و قابلیت تعویض سریعتر
سوالات متداول
1. این رله با چه ولتاژی فعال میشود؟
کویل رله 24V DC است.
2. چند خروجی (کنتاکت) دارد و هر کدام تا چه جریانی را تحمل میکنند؟
دارای 4 خروجی (4 C/O) بوده و هر خروجی تا 6A (در بار مقاومتی) را پشتیبانی میکند.
3. آیا برای بارهای کوچک یا سیگنال مناسب است؟
بله — حداقل جریان قابل سوئیچ 10mA است؛ بنابراین برای بارهای کوچک یا سیگنال نیز قابل استفاده است.
4. آیا امکان تست دستی وجود دارد؟
بله — دارای دکمه تست قفلشونده است که امکان تست عملکرد رله هنگام نصب یا سرویس را میدهد.
5. آیا برای تابلوهای صنعتی مناسب است؟
بله — با توجه به مشخصات، ساختار Plug‑in و قابلیت کنترل چند مدار، RXM4AB1BD گزینهای مناسب برای تابلوهای صنعتی و سیستمهای اتوماسیون است.
جمعبندی
رله RXM4AB1BD از Schneider Electric یک رله مینیاتوری، انعطافپذیر و استاندارد است. با کویل 24V DC، چهار خروجی مستقل، توان سوئیچینگ مناسب، دکمه تست دستی و ساختار Plug‑in، این رله برای تابلوهای کنترلی، سیستمهای اتوماسیون، پروژههای صنعتی و ساختمانی گزینهای مطمئن و کاربردی برای سایت برق آینده محسوب میشود.
