معرفی

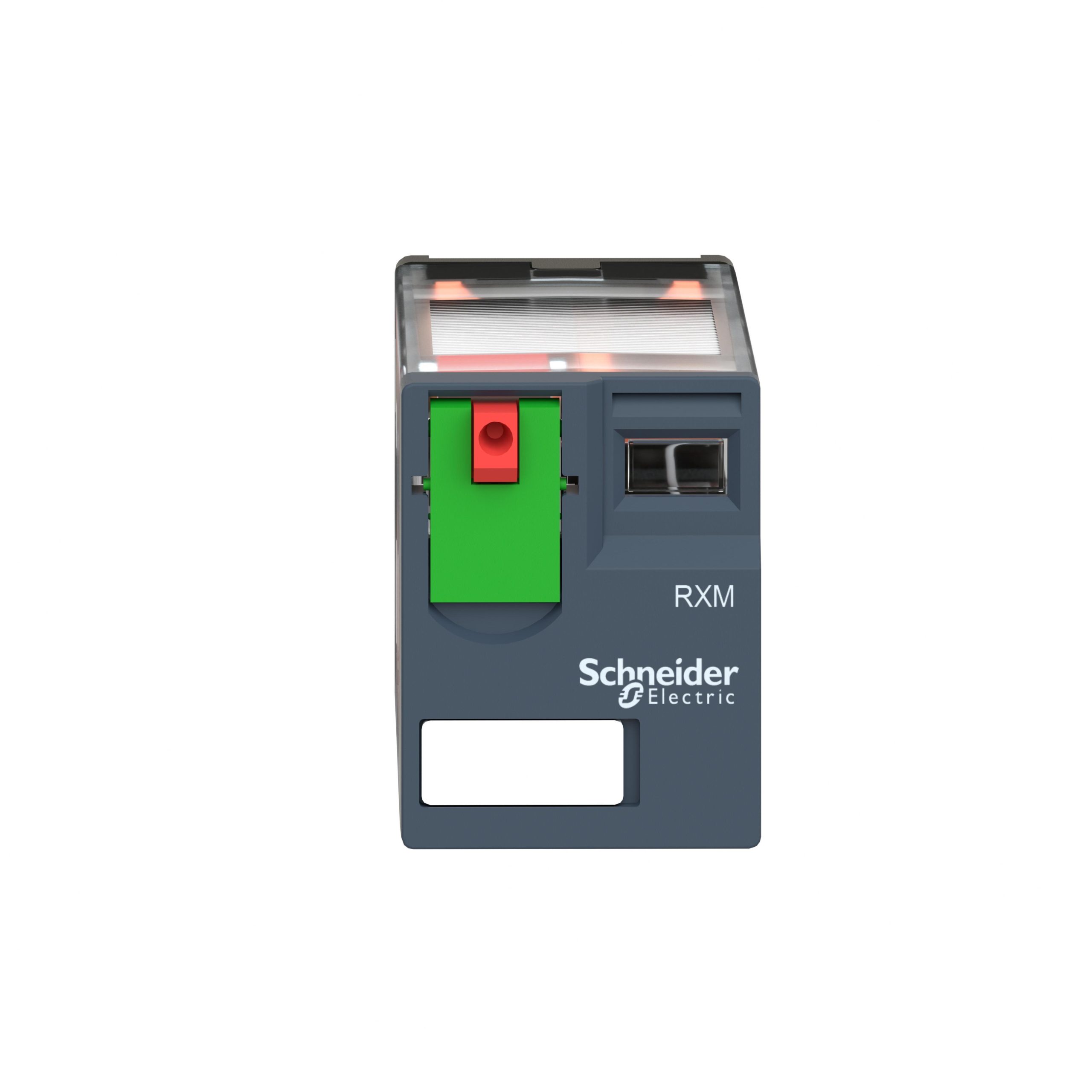

رله پلاگ‑این مینیاتوری RXM2AB1P7 از سری RXM اشنایدر، یک رله استاندارد با دو کنتاکت تغییر وضعیت (2C/O) و توان سوئیچینگ 12 آمپر است. این رله با ولتاژ تغذیه 230V AC کار میکند و گزینهای مناسب برای تابلوهای فرمان، اتوماسیون صنعتی، مدارهای کنترل و بارهای متوسط به شمار میآید.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
-
نوع محصول: رله Plug‑in مینیاتوری سری RXM — 2 C/O
-
ولتاژ کنترل (کویل): 230 ولت AC در 50/60 هرتز
-
جریان مجاز تماس: 12A (بار مقاومتی)
-
بار مقاومتی قابل سوئیچ: 12A @ 250 V AC یا 12A @ 28 V DC
-
حداکثر ظرفیت سوئیچینگ: 3000VA / 336W
-
حداقل توان قابل سوئیچ: 170mW (10 mA, 17 V) — قابل استفاده برای بارهای کوچک یا سیگنال
-
ماده تماسها: AgNi (نقره‑نیکل) — دوام و پایداری بالا
-
دارای دکمه تست قفلشونده (Lockable test button) — مناسب تست دستی و بررسی عملکرد رله
-
نصب: Plug‑in، مناسب برای سوکتهای سری RXZE
-
دوام و عمر کاری: مقاومت در برابر ۱۰ میلیون سیکل مکانیکی و ۱۰۰ هزار سیکل عملکرد الکتریکی
-
مصرف بوبین: ≈ 1.2VA
کاربردها
-
تابلوهای فرمان، کنترل و اتوماسیون صنعتی یا ساختمانی
-
سیستمهای روشنایی، پمپ، موتورهای سبک یا متوسط، تهویه، سیستمهای HVAC
-
مدارهای فرمان و سوئیچینگ 230VAC — مناسب برای برق شهری یا صنعتی
-
پروژههایی با فضای محدود — نصب Plug‑in رله باعث تابلو فشردهتر و مرتبتر میشود
-
استفاده بهعنوان رله کمکی یا واسطه در مدارهای کنترل، PLC، سیستمهای حفاظتی یا فرمان
مزایا
-
توان سوئیچینگ بالا: 12A — مناسب برای بارهای مقاومتی متوسط تا نسبتاً سنگین
-
2 خروجی مستقل (2C/O) — انعطاف در سیمبندی و کنترل چند مسیر
-
مقاومت تماس با مواد AgNi — پایداری و دوام بلندمدت
-
امکان سوئیچ بارهای سبک تا بارهای مقاومتی — مناسب برای تنوع استفاده
-
دکمه تست دستی — ساده کردن راهاندازی و سرویس
-
نصب Plug‑in با پایه استاندارد — سرعت نصب و تابلو مرتب
-
عمر کاری بالا و دوام مکانیکی/الکتریکی مناسب — انتخابی مطمئن برای پروژههای صنعتی
مقایسه با رله ساده یا کلید معمولی
-
برخلاف کلید یا رله ساده، RXM2AB1P7 قابلیت سوئیچ خودکار، حفاظت و کنترل دقیق را دارد — مناسب سیستمهای اتوماسیون و فرمان
-
در مقایسه با رله با 1 کنتاکت، این مدل با 2C/O انعطاف بیشتری در طراحی مدار و کنترل همزمان دو مسیر ارائه میدهد
-
تماسهای AgNi و استاندارد صنعتی باعث دوام و عملکرد مطمئنتری نسبت به رله یا کلیدهای اقتصادی میشود
-
امکان تست دستی و ساختار Plug‑in، نصب، راهاندازی و نگهداری تابلو را آسانتر و مرتبتر میکند
سوالات متداول
1. ولتاژ تغذیه رله چیست؟
کویل رله با 230V AC فعال میشود.
2. حداکثر جریان قابل سوئیچ چقدر است؟
تا 12A در بار مقاومتی قابل استفاده است.
3. آیا برای بارهای کوچک یا سیگنال هم قابل استفاده است؟
بله — حداقل توان قابل سوئیچ 170mW (10 mA, 17 V) است.
4. آیا نصب آن ساده است؟
بله — این رله بهصورت Plug‑in است و روی پایه/سوکت مناسب نصب میشود؛ نصب سریع و بدون نیاز به سیمبندی پیچیده.
5. آیا برای تابلوهای صنعتی مناسب است؟
بله — با توجه به جریان بالا، دوام، ساختار استاندارد و انعطاف در کارکرد، RXM2AB1P7 برای تابلوهای صنعتی، کنترل و اتوماسیون گزینهای بسیار مناسب است.
جمعبندی
رله RXM2AB1P7 از Schneider Electric، با جریان 12A، دو خروجی مستقل، ولتاژ کنترل 230V AC، ساختار Plug‑in و دوام بالا، یک انتخاب حرفهای، قابل اعتماد و کاربردی برای تابلوهای فرمان، سیستمهای کنترلی، اتوماسیون و پروژههای صنعتی یا ساختمانی است. برای سایت برق آینده این رله میتواند بهعنوان یک قطعه کلیدی در تابلوها و پروژههای برقی پیشنهاد شود.
