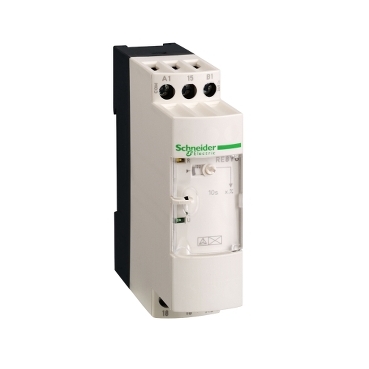

تايمر مولتی ولت 0.3 تا 30 ثانیه ستاره مثلث اشنایدر الکتریک

معرفی

تایمر صنعتی Schneider Electric RE8YG31BUTQ از خانواده Zelio Time، یک تایمر نوع Qc با عملکرد Star‑Delta (ستاره‑مثلث) است. این مدل برای کاربردهایی طراحی شده که نیاز به تأخیر در منطق راه‌اندازی موتورها یا بارهای مشابه دارند. بازه زمانی آن ۰٫۳ تا ۳۰ ثانیه تنظیم‌پذیر است.

منبع تغذیه این تایمر بسیار انعطاف‌پذیر است: می‌تواند با ۲۴ ولت AC / DC و همچنین ۱۱۰ تا ۲۴۰ ولت AC کار کند. Schneider Electric

ویژگی‌های فنی

• مدل: RE8YG31BUTQ

• نوع تایمر: Qc (Star‑Delta)

• محدوده زمان: ۰٫۳ … ۳۰ ثانیه

• منبع تغذیه (Rated Supply):

  • 24V AC/DC

  • 110 … 240V AC

• محدوده ولتاژ کاری تغذیه: 0.9…1.1 × Us (ولتاژ نامی)

• نوع خروجی: رله (1 C/O)

• جریان کنتاکت رله (Ith): 8 آمپر

• دقت تنظیم زمان: ۲۰٪± از بازه کامل زمان

• تکرارپذیری (Repeat Accuracy): < ۱٪

• حداقل طول پالس ورودی: ۶۰ میلی‌ثانیه

• زمان ریست (بعد از پایان تأخیر): ~۵۰ میلی‌ثانیه

• حداکثر ولتاژ سویچینگ کنتاکت: ۲۵۰ ولت

• طول عمر مکانیکی: ~۲۰ میلیون سیکل کاری

• ابعاد ماژول: عرض ≈ 22.5 میلی‌متر

• جنس کنتاکت: نقره/نیکل (90/10)

• مصرف توان:

  • در 240V: 13 VA

  • در 24V: 0.9 VA

کاربردها و مزایا

کاربردها:

• راه‌اندازی موتور به روش ستاره‑مثلث (Star‑Delta) با تأخیر کنترل‌شده

• استفاده در تابلوهای فرمان که منطق راه‌اندازی پله‌ای دارند

• سیستم‌های اتوماسیون صنعتی که نیاز به زمان‌بندی دقیق برای استارت موتورها دارند

• کاربرد در ماشین‌آلات صنعتی، پمپ‌ها یا کمپرسورهایی که نیاز به منطق راه‌اندازی تدریجی دارند

• مدارهایی که باید در هنگام راه‌اندازی انتقال وضعیت مدار از ستاره به مثلث با تأخیر انجام شود

مزایا:

1. منطق Star‑Delta: مدل Qc به خوبی برای راه‌اندازی موتور با کاهش جریان ابتدایی مناسب است.

2. پیچیدگی پایین با عملکرد مطمئن: رله آنالوگ ساده و قابل اطمینان برای کاربردهای کلاسیک راه‌اندازی موتور.

3. بازه زمانی عملیاتی مناسب: ۰٫۳ تا ۳۰ ثانیه اجازه می‌دهد تأخیر مناسب برای منطق استارت اعمال شود.

4. انعطاف منبع تغذیه: پشتیبانی از ولتاژ پایین (24V) و ولتاژ صنعتی AC (تا 240V)

5. جریان رله بالا: 8 آمپر، برای بارهای کنترلی یا فرمانی مناسب است.

6. ابعاد جمع‌وجور: عرض کوچک 22.5 میلی‌متر برای نصب در تابلوهای محدود.

7. دوام و پایداری بالا: طراحی شده برای میلیون‌ها چرخه کاری با تکرارپذیری دقیق.

جمع‌بندی

تایمر Schneider Electric RE8YG31BUTQ یک گزینه کلاسیک و مؤثر برای سیستم‌های راه‌اندازی موتور با منطق Star‑Delta است. با بازه زمانی ۰٫۳ تا ۳۰ ثانیه، منطق Qc و رله خروجی 8 آمپر، این تایمر برای پروژه‌هایی که به راه‌اندازی کنترل‌شده موتور نیاز دارند بسیار مناسب است. همچنین، بازه تغذیه گسترده باعث انعطاف در طراحی تابلوهای صنعتی می‌شود.
