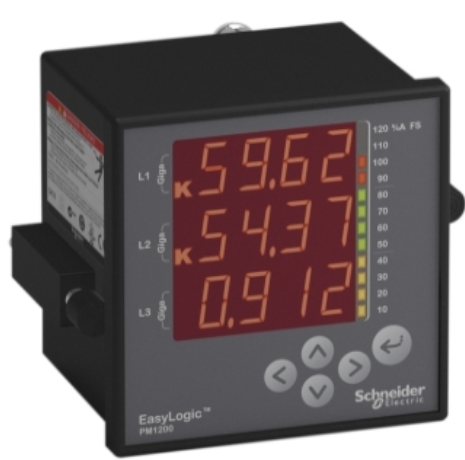

پاورمتر اشنایدر PM1200 پورت RS485 نمایشگر LED

معرفی

پاورمتر تابلوئی Schneider Electric PowerLogic PM1200 با کد محصول METSEPM1200، یک راهکار دقیق برای پایش انرژی و تقاضا (Demand) در سیستم‌های صنعتی و تجاری است. این مدل دارای ارتباط از طریق مودباس RS‑485 است که امکان یکپارچه‌سازی با سیستم‌های مانیتورینگ انرژی و SCADA را فراهم می‌آورد. همچنین، این دستگاه قادر به تحلیل کیفیت توان تا هارمونیک نهم است که به تشخیص اعوجاج در شکل موج کمک می‌کند. منبع اطلاعات این محصول، صفحه رسمی اشنایدر الکتریک می‌باشد. Schneider Electric+2Octopart+2

ویژگی‌های فنی

• مدل: PM1200

• کد محصول: METSEPM1200

• نوع اندازه‌گیری: انرژی فعال و راکتیو، توان فعال و راکتیو، ولتاژ، جریان، فرکانس، ضریب توان

• تحلیل کیفیت توان: تا هارمونیک مرتبه ۹

• منبع تغذیه: 44 … 277 ولت (AC / DC)

• مصرف توان داخلی: کمتر از 3VA در 240 ولت AC

• نمایشگر: LED سه‌خطی با 4 رقم در هر خط

• نرخ نمونه‌برداری: 20 نمونه در هر سیکل

• جریان اندازه‌گیری: 50 mA … 6A (CT)

• ولتاژ اندازه‌گیری:

  • فاز‑به‑فاز: 80 … 480 ولت AC

  • با ترانس ولتاژ خارجی: تا 999kV (بسته به تنظیم)

• دقت اندازه‌گیری:

  • توان، ولتاژ، جریان، انرژی: ۱٪±

  • فرکانس: ۰٫۱٪±

  • ضریب توان: ۱٪±

• کلاس دقت انرژی:

  • انرژی فعال: کلاس ۱ طبق IEC 62053‑21

  • انرژی راکتیو: کلاس ۲ طبق IEC 62053‑23

• ارتباط شبکه:

  • پروتکل: Modbus

  • پورت: RS‑485, سرعت 19.2 kbaud

• محیط و نصب:

  • درجه حفاظت: IP51 جلو، IP40 پشت

  • دمای کاری: 10- تا 60+ درجه سانتی‌گراد

  • محل نصب: داخل تابلو (Flush‑mounted)

• ابعاد: 96 × 96 میلی‌متر، عمق نصب حدود 80 میلی‌متر

کاربردها و مزایا

کاربردها:

• سیستم‌های مدیریت انرژی (EMS) برای سازمان‌های صنعتی و تجاری

• تابلوهای توزیع برق با نیاز به مانیتورینگ دقیق

• پروژه‌های SCADA / BMS با نیاز به پایش تقاضا و انرژی

• اندازه‌گیری بار در خطوط تولید و تابلوهای موتوری

• تشخیص نوسانات و اعوجاج ولتاژ در سیستم‌های حساس

مزایا:

1. ارتباط حرفه‌ای: پشتیبانی از Modbus RS‑485 امکان اتصال به سیستم‌های کنترل و مانیتورینگ را به سادگی فراهم می‌کند.

2. ثبت تقاضا (Demand): قابلیت نمایش و ذخیره‌سازی اوج بار کمک می‌کند تا مدیریت مصرف بهینه‌تر باشد.

3. دقت اندازه‌گیری بالا: با دقت ۱٪± در پارامترهای مهم، داده‌های قابل‌استناد و قابل اعتماد ارائه می‌دهد.

4. کیفیت توان: آنالیز هارمونیک تا مرتبه ۹ باعث شناسایی اعوجاج شکل موج و مدیریت آن می‌شود.

5. صرفه‌جویی در فضا: طراحی پنلی ۹۶×۹۶ میلی‌متر برای نصب سریع و جمع‌وجور در تابلوها.

6. مصرف قدرت پایین: مصرف کمتر از ۳VA برای تغذیه، بار اضافی ناچیزی روی تابلو ایجاد می‌کند.

7. پایداری محیطی: کار در بازه دمایی صنعتی (۱۰- تا ۶۰+ درجه) و مقاومت الکترومغناطیسی مناسب.

جمع‌بندی

پاورمتر Schneider Electric PowerLogic PM1200 (METSEPM1200) یک راه‌حل قابل اعتماد، دقیق و کاربردی برای پایش انرژی و تقاضا در شبکه‌های برق صنعتی و تجاری است. با امکان ارتباط از طریق Modbus، دقت بالا، آنالیز هارمونیک و طراحی جمع‌وجور، این مدل گزینه‌ای عالی برای پروژه‌هایی است که نیاز به داده پرتفورم، قابلیت یکپارچه‌سازی و تحلیل کیفیت توان دارند. اگر به دنبال یک متر پیشرفته با امکانات اساسی اما کارآمد هستید، PM1200 انتخاب بسیار مناسبی است.
