معرفی

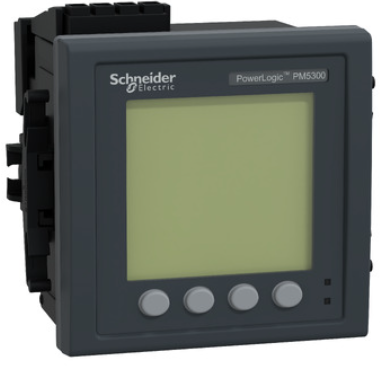

پاورمتر تابلوئی PM5320 از شرکت اشنایدر الکتریک (کد محصول METSEPM5320) یک تجهیز پیشرفته برای اندازهگیری و پایش انرژی، توان و کیفیت توان در شبکههای برق صنعتی و تجاری است. این دستگاه با قابلیت اندازهگیری هارمونیکها تا مرتبه ۳۱، حافظه داخلی ۲۵۶ kB، ورودیهای دیجیتال ۲ DI، خروجیهای دیجیتال ۲ DO و ۳۵ هشدار قابل تنظیم، گزینهای ایدهآل برای نصب در تابلوهای برق و سامانههای مدیریت انرژی محسوب میشود.
برخلاف مدل PM5310 که دارای ارتباط RS-485 است، پاورمتر PM5320 به ارتباط Ethernet مجهز شده و از پروتکلهای شبکهای مانند Modbus TCP پشتیبانی میکند و قابلیت یکپارچهسازی پیشرفته با سیستمهای BMS / SCADA / Power Monitoring را فراهم میسازد.
صفحه رسمی محصول در سایت اشنایدر الکتریک
ویژگیهای فنی
مدل: PM5320 (کد METSEPM5320)
دقت اندازهگیری انرژی فعال: کلاس ۰٫۵S مطابق استاندارد IEC 62053-22
اندازهگیری هارمونیک: تا مرتبه ۳۱ (THD و هارمونیکهای فرد و زوج)
ولتاژ تغذیه: ۱۰۰…۴۱۵ ولت AC و ۱۲۵…۲۵۰ ولت DC
محدوده ولتاژ اندازهگیری:
۳۵…۶۹۰ ولت AC (فاز–فاز)
۲۰…۴۴۰ ولت AC (فاز–نول)
فرکانس: ۴۵…۶۵ هرتز
جریان اندازهگیری: ۰٫۰۵…۶ آمپر (ورودی CT ثانویه)
نمایشگر: LCD گرافیکی با نور پسزمینه، رزولوشن ۱۲۸×۱۲۸ پیکسل
حافظه داخلی: ۲۵۶kB جهت ثبت رخدادها، هشدارها و گزارشهای انرژی
ورودی/خروجی دیجیتال: ۲DI + ۲DO
ارتباطات شبکه:
Ethernet با پشتیبانی از Modbus TCP / TCP-IP
ابعاد نصب: ۹۶×۹۶ میلی متر، عمق تقریبی ۷۲ میلی متر، نصب توکار پنلی
دمای کاری: ۱۰- تا ۶۰+ درجه سانتیگراد
دمای ذخیرهسازی: ۲۵- تا ۷۰+ درجه سانتیگراد
کاربردها و مزایا
-
مناسب برای تابلوهای توزیع برق، کارخانهها، دیتاسنترها و ساختمانهای هوشمند
-
پایش کامل ولتاژ، جریان، توان فعال/راکتیو/ظاهری، فرکانس، ضریب توان و کیفیت توان
-
قابلیت اتصال مستقیم به سیستمهای مدیریت انرژی، SCADA، BMS و نرمافزار Power Monitoring Expert
-
هشداردهی پیشرفته با ۳۵ رویداد قابل پیکربندی برای تشخیص ناهنجاریهای شبکه
-
طراحی پنلی استاندارد ۹۶×۹۶ برای نصب سریع با حداقل فضای تابلو
جمعبندی
پاورمتر تابلوئی PM5320 یک راهکار حرفهای برای مانیتورینگ انرژی و کیفیت توان در زیرساختهای حیاتی و شبکههای برق صنعتی است. پشتیبانی از Ethernet و Modbus TCP، ثبت دادههای پیشرفته و امکان تحلیل هارمونیک تا سطح ۳۱، این تجهیز را انتخابی ایدهآل جهت کاهش هزینه انرژی، افزایش راندمان مصرف و ارتقای قابلیت اطمینان شبکه برق میسازد.
