معرفی

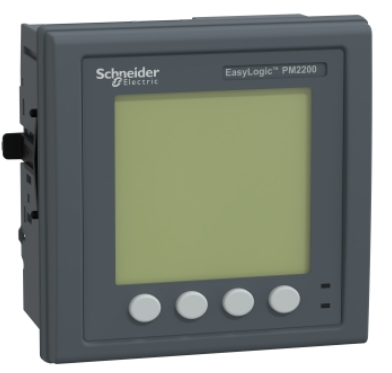

پاورمتر تابلوئی EasyLogic PM2230 از شرکت Schneider Electric (کد محصول METSEPM2230) یکی از دستگاههای پیشرفته پایش توان، انرژی و کیفیت شبکه است که علاوه بر اندازهگیری پارامترهای پایه، قابلیت اندازهگیری اعوجاج هارمونیک تا مرتبه ۳۱ را دارد، با نمایشگر LCD و رابط ارتباطی RS‑485، مناسب برای نصب در تابلوهای توزیع صنعتی و تجاری.
صفحه رسمی محصول در سایت اشنایدر الکتریک
ویژگیهای فنی
-
مدل: PM2230 (کد METSEPM2230)
-
دقت انرژی فعال/راکتیو: کلاس ۰٫۵ مطابق IEC 62053‑22 و کلاس ۱ مطابق IEC 62053‑24
-
اندازهگیری اعوجاج هارمونیک: تا مرتبه ۳۱ (THD و هارمونیکهای فرد) برای ولتاژ و جریان در هر فاز
-
ولتاژ تغذیه: ۴۴…۲۷۷ ولت AC/DC
-
مقیاس ولتاژ اندازهگیری: ۳۵…۴۸۰ ولت AC (فاز–فاز) یا ۲۰…۲۷۷ ولت AC (فاز–نول) در فرکانس ۴۵…۶۵ هرتز
-
جریان اندازهگیری: ۰٫۰۵…۶ آمپر برای ورودی ثانویه CT
-
نمایشگر: LCD نور پسزمینه با رزولوشن ۱۲۸×۱۲۸ پیکسل
-
ارتباطات: پورت RS‑485 با پروتکل Modbus RTU؛ سرعت تا ۱۹٫۲kbit/s
-
نصب: پنلی با ابعاد 96x96mm و عمق ≈ 76mm
-
دمای کاری: ۱۰- تا ۶۰+ درجه سانتی گراد
-
محافظت محیطی: جلوی پنل IP54، پشت دستگاه IP30
کاربردها و مزایا
-
پایش جامع توان، انرژی و کیفیت توان در تابلوهای صنعتی و تجاری؛ از جمله تحلیل هارمونیکها و تشخیص ناهنجاریهای شبکه
-
ارتباط دیجیتال RS‑485 امکان یکپارچهسازی با سیستمهای مانیتورینگ و SCADA را فراهم میکند
-
طراحی پنلی استاندارد (۹۶×۹۶ mm) نصب سریع و همخوانی با تابلوهای برق را تسهیل میکند
-
نمایشگر LCD با وضوح بالا و قابلیت نمایش همزمان چند پارامتر، به تصمیمگیری سریعتر و دقیقتر کمک میکند
-
قابلیت اندازهگیری اعوجاجهای هارمونیک تا مرتبه ۳۱، امکان پایش کیفیت توان (از جمله THD) و بهبود عملکرد شبکه
جمعبندی
پاورمتر تابلوئی PM2230 با دقت بالا، امکانات کامل اندازهگیری، نمایشگر حرفهای و ارتباط دیجیتال، گزینهای بسیار مناسب برای تأسیسات صنعتی بزرگ، تابلوهای MCC و سیستمهای مدیریت انرژی است و با تمرکز بر کیفیت توان و مدیریت هوشمند انرژی، انتخابی هوشمند برای بهبود عملکرد شبکههای توزیع و کاهش هزینههای انرژی محسوب میشود.
