در صنعت امروز، موتورهای سه فاز تقریباً در هر جایی حضور دارند؛ از پمپها و فنها گرفته تا خطوط تولید، آسانسورها و دستگاههای بستهبندی. اما مشکلی که همیشه وجود دارد این است که این موتورها معمولاً فقط با یک سرعت ثابت کار میکنند و انرژی زیادی مصرف میکنند، حتی وقتی نیازی به تمام توانشان نیست.
اینجاست که اینورتر یا همان درایو کنترل دور موتور (VFD) وارد عمل میشود. اینورتر مثل یک مغز هوشمند است که بین منبع برق و موتور قرار میگیرد و سرعت، جهت و توان موتور را کنترل میکند. نتیجهی آن کاهش مصرف برق، افزایش طول عمر موتور و کارکرد روانتر سیستم است.

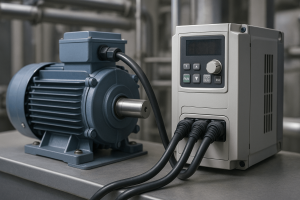

اینورتر چیست و چگونه کار میکند؟
اینورتر دستگاهی است که برق متناوب (AC) را از منبع دریافت میکند، آن را به برق مستقیم (DC) تبدیل میکند، و سپس دوباره به برق متناوب برمیگرداند — اما با فرکانس و ولتاژ قابل تنظیم.
به زبان ساده، سرعت چرخش موتور با فرکانس برق رابطه مستقیم دارد. وقتی فرکانس بالا میرود، موتور سریعتر میچرخد، و وقتی فرکانس پایین میآید، سرعت موتور کمتر میشود. اینورتر با تغییر همین فرکانس، امکان کنترل نرم و دقیق سرعت موتور را فراهم میکند.
در گذشته برای کنترل سرعت موتور از گیربکس یا روشهای مکانیکی استفاده میشد، اما امروز اینورتر این کار را بهصورت الکترونیکی، دقیقتر و با بازدهی بالاتر انجام میدهد.
یک موتور معمولی وقتی مستقیم به برق وصل میشود، جریان راهاندازی بسیار بالایی میکشد (۵ تا ۷ برابر جریان نامی)، که باعث استهلاک شدید و مصرف انرژی بالا میشود.
اما وقتی موتور از طریق اینورتر راهاندازی میشود، جریان بهتدریج افزایش مییابد. این فرآیند نرم باعث میشود فشار مکانیکی کاهش پیدا کند و موتور و قطعات جانبی عمر طولانیتری داشته باشند.
مزایای استفاده از اینورتر
استفاده از اینورتر فقط برای تنظیم سرعت نیست؛ بلکه مجموعهای از مزایای فنی، اقتصادی و عملی را به همراه دارد که در ادامه با زبان ساده به آنها میپردازیم.
۱. صرفهجویی در مصرف انرژی
بیشتر موتورهای صنعتی در تمام طول زمان با حداکثر سرعت کار میکنند، حتی زمانی که نیازی نیست.
بهعنوان مثال، یک فن تهویه شاید فقط در ساعات خاصی از روز به تمام توان نیاز داشته باشد. اینورتر با تنظیم سرعت متناسب با نیاز واقعی، میتواند مصرف برق را ۳۰ تا ۵۰ درصد کاهش دهد. در دستگاههایی مثل پمپها و فنها، این کاهش مصرف بسیار چشمگیر است، چون توان مصرفی با مکعب سرعت رابطه دارد (یعنی نصف شدن سرعت میتواند تا ۸۰٪ مصرف را کم کند).
۲. افزایش عمر موتور و قطعات مکانیکی
راهاندازی نرم (Soft Start) یکی از بزرگترین مزایای اینورتر است.
وقتی موتور با درایو روشن میشود، جریان بهجای اینکه ناگهان جهش پیدا کند، بهصورت تدریجی افزایش مییابد. این رفتار از فشار الکتریکی روی سیمپیچها و شوک مکانیکی روی شافت موتور جلوگیری میکند. در نتیجه، موتور، یاتاقانها، گیربکس و تسمهها دیرتر فرسوده میشوند و هزینه تعمیرات کاهش مییابد.
۳. محافظت هوشمند از سیستم
اینورتر فقط کنترلکننده نیست؛ محافظ هم هست.
تقریباً تمام درایوهای مدرن دارای حفاظت در برابر اضافهبار، افت یا افزایش ولتاژ، دمای بالا، و اتصال کوتاه هستند. در صورت بروز خطا، سیستم بهصورت خودکار موتور را متوقف میکند تا از آسیب جلوگیری شود. این ویژگی مخصوصاً در محیطهای صنعتی که دستگاهها ساعتها بدون نظارت کار میکنند، بسیار حیاتی است.
۴. کنترل دقیقتر و کارکرد نرمتر
یکی از مزیتهای جالب اینورتر، قابلیت کنترل دقیق سرعت و شتاب است.
میتوانید تعیین کنید موتور در چند ثانیه به حداکثر سرعت برسد یا در چند ثانیه متوقف شود. این ویژگی در ماشینآلاتی که نیاز به عملکرد پیوسته و نرم دارند (مثل نوار نقاله یا دستگاه بستهبندی)، اهمیت زیادی دارد.
چطور اینورتر مناسب موتور سه فاز را انتخاب کنیم؟
انتخاب اینورتر مناسب فقط به توان موتور بستگی ندارد. چند عامل دیگر هم نقش مهمی دارند که در ادامه بهصورت ساده بررسی میکنیم.
۱. توان موتور
اولین مرحله، توجه به توان موتور است که معمولاً روی پلاک آن نوشته میشود (مثلاً 0.75، 1.5 یا 2.2 کیلووات). اینورتر باید برابر یا کمی بیشتر از توان موتور انتخاب شود تا در شرایط کاری سنگین دچار اضافهبار نشود. اگر موتور شما در محیطی گرم یا با بار مکانیکی بالا کار میکند، بهتر است اینورتر را یک پله بالاتر از توان نامی موتور بگیرید.
۲. نوع بار و کاربرد
موتورهایی که به پمپ یا فن وصل هستند، معمولاً بار سبکی دارند و نیازی به گشتاور بالا در سرعتهای پایین ندارند. اما موتورهایی که در نوار نقاله، میکسر یا دستگاههای بالابر کار میکنند، نیاز به گشتاور زیاد و پاسخ سریع دارند. در چنین مواردی بهتر است اینورترهایی انتخاب شوند که از کنترل برداری (Vector Control) پشتیبانی میکنند، چون در دورهای پایین هم گشتاور ثابت تولید میکنند.
۳. ولتاژ و تعداد فاز برق ورودی
اگر برق محل تکفاز باشد، باید از اینورتر تکفاز به سهفاز استفاده کنید، و اگر برق سهفاز دارید، طبیعتاً مدل سهفاز به سهفاز گزینهی بهتر است. مدلهای سهفاز پایداری بالاتری دارند و برای کارهای صنعتی سنگین مناسبترند.
۴. شرایط محیطی
اینورترها معمولاً در تابلو برق نصب میشوند، اما محیط اطراف تأثیر زیادی بر طول عمر آنها دارد. اگر دستگاه در محیطی با گرد و غبار، رطوبت یا دمای بالا نصب میشود، حتماً باید مدلهایی با درجه حفاظت بالا (مثلاً IP55) انتخاب کنید. تهویه مناسب، فاصله از منابع گرمایی و استفاده از فیلتر و فن نیز در عملکرد پایدار دستگاه مؤثر است.
۵. امکانات کنترلی
بعضی از اینورترها فقط از کنترل دستی با دکمه یا پتانسیومتر پشتیبانی میکنند، اما مدلهای پیشرفتهتر میتوانند از طریق PLC یا سنسورهای خارجی کنترل شوند. برای مثال، در سیستمهای پمپاژ میتوان سنسور فشار را به ورودی آنالوگ وصل کرد تا اینورتر بهصورت خودکار فشار را تنظیم کند.
نکات نصب و نگهداری
حتی اگر بهترین مدل اینورتر را تهیه کنید، اگر اصول نصب رعایت نشود، عمر دستگاه کاهش پیدا میکند.
- نصب در محل مناسب: اینورتر باید در مکانی با تهویهی مناسب و بهدور از رطوبت و گردوغبار نصب شود.
- ارتینگ صحیح: زمینکردن اصولی دستگاه برای جلوگیری از نویز و حفاظت در برابر نشت جریان الزامی است.
- کابلکشی استاندارد: از کابلهای شیلددار بین اینورتر و موتور استفاده کنید و فاصلهی کابلها را از خطوط قدرت رعایت کنید.
- تنظیم پارامترها: پارامترهایی مثل زمان شتاب و توقف، جریان نامی موتور و حداقل و حداکثر فرکانس را طبق دفترچه تنظیم کنید.
- بازدید دورهای: گردوغبار داخلی را با هوای خشک تمیز کنید و فن خنککننده را بررسی کنید تا گرفتگی نداشته باشد.
جمعبندی
اینورتر در ظاهر یک جعبه الکترونیکی است، اما در واقع قلب کنترلی موتور به شمار میرود. این دستگاه با کنترل هوشمند فرکانس و ولتاژ، باعث میشود موتور دقیقتر، ایمنتر و اقتصادیتر کار کند.
نتیجهی استفاده از اینورتر، چیزی فراتر از کنترل سرعت است؛ یعنی صرفهجویی واقعی در انرژی، افزایش عمر تجهیزات، کاهش خرابی و آرامش در عملکرد سیستم.
برای انتخاب درست، کافی است توان موتور، نوع بار، شرایط محیطی و روش کنترل را بررسی کنید. با رعایت همین نکات ساده، میتوانید سیستمی طراحی کنید که سالها بدون دردسر و با بهترین بازده کار کند. خرید اینورتر اشنایدر از برق آینده، بهترین قیمت و اصالت کالا را برای شما تضمین میکند.
