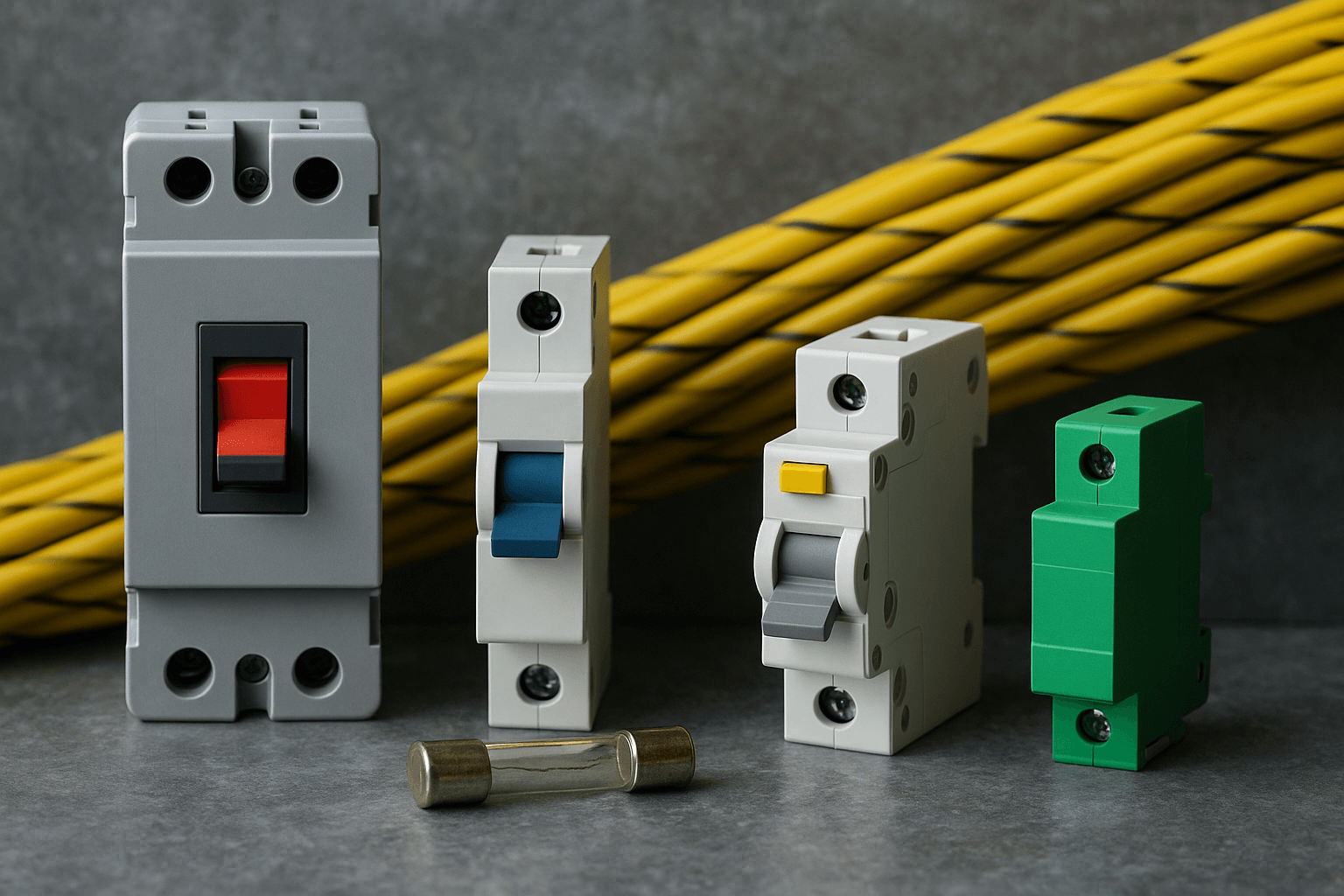

برق یکی از پرکاربردترین و در عین حال خطرناکترین انرژیهای دنیاست. در هر ساختمان یا کارخانه، کوچکترین خطای برقی میتواند خسارتهای جانی و مالی زیادی بهبار آورد. اینجاست که تجهیزات حفاظتی برق وارد عمل میشوند. این تجهیزات مانند سپر ایمنی سیستمهای برقی عمل میکنند و وظیفه دارند در زمان بروز خطا، مدار را بهموقع قطع کنند تا از تجهیزات و انسانها محافظت شود.
هدف اصلی آنها جلوگیری از آسیب ناشی از اضافهبار، اتصال کوتاه، نوسانات ولتاژ و برقگرفتگی است. بدون این تجهیزات، حتی سادهترین مدار برقی هم میتواند خطرناک باشد. به همین دلیل، وجود آنها در هر سیستم الکتریکی، از خانه گرفته تا کارخانه، کاملاً ضروری است.
۱. فیوز (Fuse)
فیوز یکی از قدیمیترین و سادهترین تجهیزات حفاظتی است. داخل فیوز یک سیم نازک فلزی وجود دارد که اگر جریان برق بیش از حد از آن عبور کند، بر اثر حرارت زیاد ذوب میشود و مدار را قطع میکند. به این ترتیب از آسیب به وسایل برقی جلوگیری میشود.
فیوزها انواع مختلفی دارند. فیوزهای شیشهای در مدارهای الکترونیکی کوچک استفاده میشوند، فیوزهای فشنگی در مدارهای صنعتی و فیوزهای کندکار برای موتورهایی که در زمان راهاندازی جریان زیادی میکشند.
مزیت فیوز سادگی و قیمت پایین آن است، اما عیبش این است که یکبار مصرف است و بعد از عمل کردن باید تعویض شود.
۲. کلید مینیاتوری (MCB)
کلید مینیاتوری یا همان فیوز خودکار یکی از پرکاربردترین وسایل حفاظتی در منازل و ساختمانهاست. این کلید مدار را در برابر اضافهبار و اتصال کوتاه محافظت میکند و پس از قطع مدار میتوان دوباره آن را روشن کرد.
برخلاف فیوز، کلید مینیاتوری قابل استفاده مجدد است و سرعت عملکرد بالاتری دارد. مدلهای مختلفی از آن وجود دارد: نوع B برای روشنایی، نوع C برای موتورهای کوچک و نوع D برای تجهیزات با جریان راهاندازی بالا.
در تابلو برق ساختمان معمولاً چند کلید مینیاتوری نصب میشود که هرکدام مدار خاصی مثل روشنایی، پریزها یا کولر را محافظت میکند.
۳. کلید اتوماتیک کمپکت (MCCB)
کلید اتوماتیک یا MCCB نسخه صنعتیتر کلید مینیاتوری است و برای جریانهای بالاتر طراحی شده است. این تجهیز میتواند مدارهایی با چندصد تا چند هزار آمپر را کنترل کند.
MCCB علاوه بر محافظت در برابر اضافهبار و اتصال کوتاه، قابلیت تنظیم جریان و زمان عملکرد دارد. یعنی میتوان دقیقاً مشخص کرد در چه جریانی مدار قطع شود.
این کلیدها در کارخانهها، تابلوهای برق اصلی، آسانسورها و مراکز داده استفاده میشوند و نقش مهمی در حفظ ایمنی تجهیزات صنعتی دارند.
۴. کلید محافظ جان (RCD یا RCCB)
کلید محافظ جان وسیلهای حیاتی برای جلوگیری از برقگرفتگی است. این کلید جریان رفت و برگشت مدار را مقایسه میکند و اگر اختلافی بین آنها باشد، یعنی مقداری از برق از مسیر دیگری (مثل بدن انسان) عبور کرده است. در این حالت، در کمتر از یکصدم ثانیه مدار را قطع میکند.
این سرعت بالا میتواند جان انسان را نجات دهد. محافظ جان در دو نوع وجود دارد: نوع ۳۰ میلیآمپر برای حفاظت افراد و نوع ۱۰۰ تا ۳۰۰ میلیآمپر برای جلوگیری از آتشسوزی.
توجه داشته باش که کلید محافظ جان جایگزین کلید مینیاتوری نیست و باید هر دو در کنار هم نصب شوند تا ایمنی کامل برقرار شود.
۵. رله حرارتی و کلید حفاظت موتور (MPCB)
در موتورهای الکتریکی، اگر جریان بیش از حد عبور کند، سیمپیچها داغ میشوند و ممکن است موتور بسوزد. رله حرارتی برای جلوگیری از این اتفاق طراحی شده است.
این رله با حس کردن افزایش دما، مدار را قطع میکند تا از آسیب به موتور جلوگیری شود. کلید MPCB ترکیبی از رله حرارتی و کلید اتوماتیک است که هم از اتصال کوتاه و هم از اضافهبار محافظت میکند.
در موتورخانهها، پمپها و خطوط تولید، وجود این تجهیز برای ایمنی و افزایش عمر موتور ضروری است.
۶. رلههای نظارتی فاز و ولتاژ
در سیستمهای سهفاز، قطع یکی از فازها یا تغییر توالی آنها میتواند خسارت زیادی به موتور وارد کند. رله نظارتی فاز این نوع خطاها را شناسایی کرده و مدار را قطع میکند.
این رلهها در برابر قطع فاز، افت یا افزایش ولتاژ و حتی جابهجایی فاز محافظت میکنند. در نتیجه مانع از سوختن موتور یا توقف ناگهانی تجهیزات میشوند.
در مکانهایی مانند پمپخانهها، کارخانهها و آسانسورها، استفاده از رله نظارتی فاز یک الزام است.
۷. سرج ارستر (Surge Arrester)
سرج ارستر برای محافظت از تجهیزات در برابر ولتاژهای ناگهانی و نوسانات شدید طراحی شده است. این نوسانات ممکن است بر اثر صاعقه یا قطع و وصل ناگهانی برق ایجاد شوند.
ارستر با انتقال اضافهولتاژ به زمین، مانع از آسیب به دستگاههایی مانند تابلو برق، رایانه یا سیستمهای کنترلی میشود.
برای بهترین حفاظت، ارستر معمولاً در سه سطح نصب میشود: نوع ۱ در ورودی اصلی برق ساختمان، نوع ۲ در تابلوهای فرعی و نوع ۳ نزدیک وسایل حساس.
۸. سیستم ارت و همبندی (Earthing & Bonding)
سیستم ارت یکی از مهمترین بخشهای ایمنی برق است. هدف آن تخلیه جریانهای ناخواسته به زمین است تا از برقگرفتگی و آسیب تجهیزات جلوگیری شود.
اگر بدنه فلزی دستگاهی برقدار شود، ارت باعث میشود جریان به زمین منتقل شود نه از بدن انسان عبور کند.
همبندی نیز به معنای اتصال تمام بخشهای فلزی ساختمان یا تجهیزات به یکدیگر و به زمین است تا اختلاف پتانسیل از بین برود. بدون وجود ارت مناسب، هیچ تجهیز حفاظتی مثل محافظ جان یا ارستر نمیتواند عملکرد درستی داشته باشد.
۹. رله خطای قوسی (AFDD)
یکی از خطرات پنهان در سیستمهای برقی، جرقههای داخلی یا قوس الکتریکی است که معمولاً در سیمهای فرسوده یا اتصالات شل اتفاق میافتد. این جرقهها میتوانند آتشسوزی ایجاد کنند.
رله AFDD این جرقهها را تشخیص داده و سریعاً مدار را قطع میکند.
این تجهیز بیشتر در ساختمانهای حساس مثل مدارس، خوابگاهها یا مکانهایی با وسایل چوبی استفاده میشود تا خطر آتشسوزی کاهش یابد.
راهنمای انتخاب تجهیزات حفاظتی مناسب
- توان و جریان مدار را مشخص کنید. هر تجهیز باید با توجه به جریان نامی مدار انتخاب شود.
- نوع بار را بشناسید. بارهای مقاومتی مثل لامپ با موتورهای القایی رفتار متفاوتی دارند. برای موتور، از کلید با منحنی C یا D استفاده کنید.
- قدرت قطع کلید را بررسی کنید. باید از مقدار جریان اتصال کوتاه شبکه بیشتر باشد.
- هماهنگی بین تجهیزات را رعایت کنید. نزدیکترین وسیله به محل خطا باید زودتر از بقیه عمل کند تا فقط همان مدار قطع شود.
- شرایط محیطی را در نظر بگیرید. رطوبت، دمای بالا و گرد و غبار میتوانند عملکرد تجهیزات را تحت تأثیر قرار دهند.
- استاندارد و برند معتبر انتخاب کنید. تجهیزات غیر استاندارد ممکن است در زمان خطا عمل نکنند. خرید محصولات اشنایدر از برق آینده سلامت جانی و مالی شما را تضمین میکند.
- سیستم ارت را فراموش نکنید. بدون زمین مناسب، حتی بهترین محافظها هم بیاثر میشوند.
نگهداری و بازرسی دورهای
برای اطمینان از عملکرد درست تجهیزات حفاظتی، بررسی و تست دورهای ضروری است.
- ماهی یکبار دکمهی Test روی کلید محافظ جان را فشار دهید تا از سلامت آن مطمئن شوید.
- اتصالات داخل تابلو برق را هر چند ماه یکبار سفت کنید تا از گرم شدن بیش از حد جلوگیری شود.
- وضعیت نشانگر ارستر را بررسی کنید تا در صورت خرابی تعویض شود.
- گرد و غبار و رطوبت را از تابلوها پاک کنید و تهویه مناسب در نظر بگیرید.
تجهیزات حفاظتی برق، قلب ایمنی هر سیستم الکتریکی هستند. از فیوز و کلید مینیاتوری گرفته تا کلید اتوماتیک، محافظ جان، ارستر و سیستم ارت، هرکدام نقش ویژهای در حفاظت از تجهیزات و انسان دارند.
انتخاب درست، نصب اصولی و نگهداری منظم این تجهیزات باعث میشود خطراتی مانند برقگرفتگی، آتشسوزی و خرابی تجهیزات تقریباً به صفر برسد.
یک سیستم برقی ایمن، سیستمی است که در آن همهی لایههای حفاظتی با هم کار کنند؛ از ارت و ارستر گرفته تا کلیدهای هوشمند و رلهها. با رعایت این اصول، نهتنها ایمنی بلکه عمر مفید تجهیزات نیز به شکل چشمگیری افزایش مییابد.
