معرفی

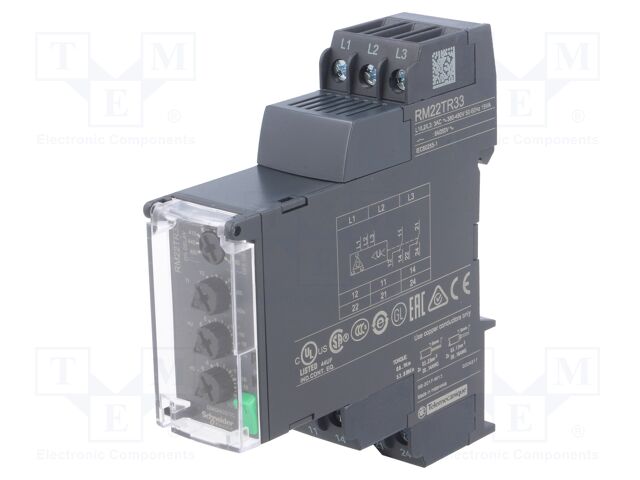

رله RM22TR33 از سری Harmony Control Relays شرکت اشنایدر الکتریک، یک رله کنترل ولتاژ و فاز سهفاز است که برای نظارت و حفاظت شبکههای 380 تا 480 ولت AC طراحی شده است. این رله با تشخیص خطاهایی مانند قطع فاز، توالی نادرست فاز، اضافهولتاژ و کمولتاژ، نقش مؤثری در جلوگیری از آسیب به موتورها و تجهیزات صنعتی ایفا میکند. طراحی جمعوجور، دقت بالا و قابلیت تنظیم، این محصول را به گزینهای مطمئن برای تابلوهای برق صنعتی تبدیل کرده است.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
-
نوع محصول: رله کنترل ولتاژ سهفاز
-
سری: RM22
-
ولتاژ قابل پایش: 380 … 480 ولت AC
-
ولتاژ تغذیه: 304 … 576 ولت AC
-
فرکانس کاری: 50 / 60 هرتز
-
قابلیتهای حفاظتی:
-
تشخیص قطع فاز
-
تشخیص توالی نادرست فاز
-
تشخیص اضافهولتاژ
-
تشخیص کمولتاژ
-
-
نوع خروجی: 2C/O (دو کنتاکت تغییر وضعیت)
-
جریان نامی خروجی: تا 8A
-
توان سوئیچینگ: حداکثر 2000VA
-
زمان تأخیر قابل تنظیم: 0.1 … 30 ثانیه
-
نمایش وضعیت: LED
-
نصب: ریل DIN 35 mm
-
عرض بدنه: حدود 22.5mm
کاربردها
-
تابلوهای برق و فرمان صنعتی
-
حفاظت موتورهای سهفاز در برابر نوسانات ولتاژ
-
سیستمهای پمپ، فن و کمپرسور
-
خطوط تولید و تجهیزات اتوماسیون
-
تأسیسات ساختمانی و صنعتی
مزایا
-
پایش همزمان ولتاژ و فاز شبکه سهفاز
-
کاهش خطر سوختن موتور و تجهیزات حساس
-
دارای دو خروجی برای انعطاف بیشتر در مدار فرمان
-
قابلیت تنظیم دقیق زمان تأخیر
-
ابعاد کوچک و مناسب تابلوهای فشرده
-
کیفیت ساخت بالا و عملکرد پایدار اشنایدر
مقایسه با محصولات مشابه
-
در مقایسه با رلههای ساده کنترل فاز، RM22TR33 علاوه بر فاز، کنترل دقیق ولتاژ را نیز ارائه میدهد.
-
نسبت به مدلهای تکخروجی، وجود 2 خروجی C/O امکان طراحی مدارهای کنترلی پیشرفتهتر را فراهم میکند.
-
دقت و اطمینان عملکرد آن بالاتر از رلههای متفرقه و غیرصنعتی بازار است.
سوالات متداول
1. این رله برای چه ولتاژی مناسب است؟
برای شبکههای سهفاز با ولتاژ 380 تا 480 ولت AC طراحی شده است.
2. آیا زمان تأخیر قابل تنظیم است؟
بله، زمان تأخیر بین 0.1 تا 30 ثانیه قابل تنظیم میباشد.
3. چند خروجی دارد؟
دارای دو خروجی تغییر وضعیت (2C/O) است.
4. آیا برای موتورهای صنعتی مناسب است؟
بله، این رله مخصوص حفاظت تجهیزات و موتورهای سهفاز صنعتی طراحی شده است.
5. نصب آن چگونه انجام میشود؟
بهصورت استاندارد روی ریل DIN 35 میلیمتری نصب میشود.
جمعبندی
رله RM22TR33 یک انتخاب حرفهای برای کنترل و حفاظت ولتاژ و فاز در شبکههای سهفاز صنعتی است. دقت بالا، تنظیمپذیری مناسب، طراحی فشرده و کیفیت ساخت اشنایدر الکتریک، این محصول را به گزینهای مطمئن برای استفاده در تابلوهای برق سایت برق آینده تبدیل کرده است.
