کاربرد و عملکرد

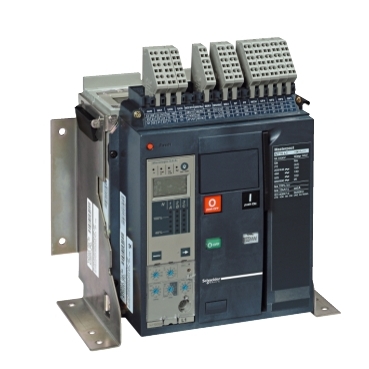

این کلید هوایی 800 آمپر سه پل NT فیکس 42kA عمدتاً در تابلوهای اصلی توزیع برق، موتورخانهها، مراکز تجاری و صنعتی، و خطوط تغذیه اصلی که نیاز به قطع و وصل ایمن و قابلاعتماد مدارهای قدرت دارند، استفاده میشود. در هنگام بروز اتصالکوتاه یا اضافهبار، کلید با زمان قطع بسیار کوتاه مدار را قطع کرده و با محدود کردن انرژی خطا، از کابلها، شینها و تجهیزات پاییندست در برابر آسیبهای حرارتی و مکانیکی محافظت میکند. نسخه فیکس (Fixed) بهصورت ثابت روی شاسی تابلو نصب میشود و برای پروژههایی که نیازی به بیرونکشیدن کشویی کلید ندارند، راهحلی سادهتر و اقتصادیتر است.
ویژگیهای کلیدی
-
نام محصول: کلید هوایی 800 آمپر سه پل NT فیکس 42kA اشنایدر الکتریک.
-
برند و سری: Schneider Electric – Masterpact NT، فریم NT08H1 یا NT08H2 بسته به کد.
-
نوع کلید: Air Circuit Breaker (کلید هوایی)، نوع فیکس (Fixed)، بدون واحد تریپ روی فریم (Frame بدون رله).
-
جریان نامی (In): 800 آمپر در دمای مرجع 40 درجه سانتیگراد، مناسب برای تغذیه بارهای سنگین و تابلوهای اصلی فشار ضعیف.
-
تعداد پل: سه پل، مناسب شبکههای سهفاز.
-
قدرت قطع نهایی (Icu/Ics): حدود 42kA در 220/415 و 440 ولت AC، مطابق استاندارد EN/IEC 60947‑2.
-
ولتاژ کاری (Ue): تا 690 ولت AC، فرکانس 50/60 هرتز، مناسب شبکههای صنعتی متداول.
-
استانداردها: مطابق EN/IEC 60947‑2 از نظر عملکرد حفاظتی، ایزولاسیون و ایمنی.
-
ساختار فریم: بدون واحد کنترلی/تریپ؛ واحد حفاظتی Micrologic متناسب با نیاز پروژه (مثلاً Micrologic 2.0A یا مدلهای بالاتر) روی آن مونتاژ میشود.
-
کاربرد: کلید اصلی تابلو (Main Incomer)، فیدرهای اصلی موتورخانهها، سیستمهای توزیع توان در کارخانهها و ساختمانهای بزرگ.
مزایا
-
ارائه حفاظت مطمئن در برابر اتصالکوتاه و اضافهبار با قدرت قطع 42kA در 440 ولت، مناسب برای بسیاری از شبکههای توزیع صنعتی و ساختمانی.
-
طراحی فیکس ساده و اقتصادی که نصب و نگهداری آن را نسبت به مدل کشویی آسانتر و کمهزینهتر میکند، در عین حفظ عملکرد حفاظتی Masterpact.
-
سازگاری کامل با واحدهای حفاظتی الکترونیکی Micrologic که امکان تنظیم دقیق حفاظت اضافهبار، اتصالکوتاه و نشتی زمین را فراهم میکند.
-
طراحی صنعتی مقاوم، عمر مکانیکی و الکتریکی بالا و انطباق با استانداردهای بینالمللی، مناسب کارکرد مداوم در محیطهای صنعتی سخت و پروژههای بلندمدت.
سؤالات متداول (FAQ)
۱. این کلید برای چه نوع کاربردی مناسب است؟
برای استفاده بهعنوان کلید اصلی تابلو، فیدرهای پرقدرت و نقاطی از شبکه که جریان نامی 800 آمپر دارند و سطح اتصالکوتاه حدود 42kA است، بسیار مناسب است.
۲. تفاوت این مدل با نسخه کشویی چیست؟
مدل فیکس بهصورت ثابت روی شاسی نصب میشود و برای سرویس باید مدار بهصورت دستی ایزوله شود، در حالی که مدل کشویی روی یونیت متحرک قرار دارد و میتوان آن را بدون باز کردن کابلها بیرون کشید؛ مدل فیکس سادهتر و اقتصادیتر است.
۳. آیا میتوان روی این فریم واحد Micrologic نصب کرد؟
بله، فریم NT08 بدون واحد تریپ عرضه میشود و بسته به نیاز، رلههای Micrologic مختلف (مثلاً 2.0A، 5.0 و…) روی آن نصب میشود تا حفاظت LSI/LSIG فراهم شود.
۴. آیا این کلید مطابق استاندارد IEC است؟
بله، مطابق اطلاعات سازنده، این فریم با استاندارد EN/IEC 60947‑2 طراحی و تست شده است.
۵. چه زمانی باید بهجای مدل 630A از 800A استفاده کرد؟
وقتی جریان نامی محاسبهشده بارها یا تابلو اصلی بالاتر از 630 آمپر است یا در آینده افزایش بار پیشبینی میشود، استفاده از فریم 800A انتخاب ایمنتر و آیندهنگرانهتری خواهد بود.
جمعبندی
کلید هوایی 800 آمپر سه پل NT فیکس 42kA اشنایدر الکتریک، با ترکیب جریان نامی 800 آمپر، قدرت قطع 42kA و طراحی فیکس، راهحلی حرفهای و اقتصادی برای تابلوهای اصلی و صنعتی است که به حفاظت مطمئن، انطباق با استانداردهای IEC و سازگاری با رلههای Micrologic نیاز دارند. این محصول برای پروژههای توزیع برق در کارخانهها، ساختمانهای بزرگ و زیرساختهای حیاتی، گزینهای قابل اعتماد و بلندمدت بهشمار میرود.
خرید از برق آینده
برای خرید کلید هوایی 800 آمپر سه پل NT فیکس 42kA اشنایدر الکتریک با قیمت مناسب، ضمانت اصالت کالا، مشاوره تخصصی و ارسال سریع، میتوانید از فروشگاه برق آینده اقدام کنید. کارشناسان برق آینده میتوانند با توجه به سطح اتصالکوتاه، نوع تابلو و نیاز حفاظتی، در انتخاب مدل مناسب Masterpact NT و واحد تریپ به شما مشاوره فنی ارائه دهند.
