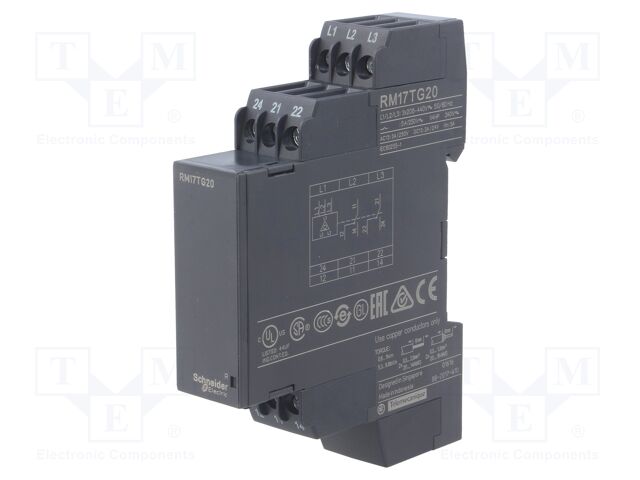

رله کنترل فاز سه‌فاز RM17TG20 اشنایدر

معرفی

رله کنترل فاز سه‌فاز RM17TG20 اشنایدر از سری Harmony Control Relays شرکت اشنایدر الکتریک، یک رله کنترل و نظارت شبکه سه‌فاز با ولتاژ کاری 208 تا 480 ولت AC است که برای محافظت از تجهیزات صنعتی و تابلوهای برق طراحی شده است. این رله با دو خروجی کنتاکت تغییر وضعیت (2C/O) و قابلیت تشخیص قطع فاز و توالی نادرست فاز، امکان کنترل تجهیزات و هشدار سریع در صورت بروز خطا را فراهم می‌کند. طراحی مدولار و جمع‌وجور این محصول، نصب آسان روی ریل DIN 35 میلی‌متری را ممکن کرده و باعث افزایش ایمنی و طول عمر موتورهای سه‌فاز و سایر تجهیزات می‌شود.
لینک رسمی محصول در سایت اشنایدر

ویژگی‌های فنی

• نوع محصول: رله کنترل شبکه سه‌فاز

• سری: Harmony Control Relays

• ولتاژ کاری: 208 … 480 ولت AC

• فرکانس کاری: 50 / 60 هرتز

• پارامترهای پایش:

  • تشخیص توالی فاز (Phase Sequence)

  • تشخیص قطع فاز (Phase Failure)

• نوع خروجی: 2C/O (دو کنتاکت تغییر وضعیت)

• جریان نامی خروجی: 5A

• توان سوئیچینگ: حداکثر 1250VA

• حداقل جریان سوئیچینگ: 10mA

• حداکثر ولتاژ سوئیچینگ: 250 ولت AC/DC

• زمان پاسخ: ≤ 130 میلی‌ثانیه

• نصب: ریل DIN 35 mm

• عرض بدنه: 17.5mm

این ویژگی‌ها امکان نظارت دقیق بر شبکه‌های سه‌فاز و واکنش سریع به خطاها را فراهم می‌کند و از آسیب به تجهیزات جلوگیری می‌کند.

کاربردها

رله RM17TG20 در انواع تابلوهای صنعتی و سیستم‌های سه‌فاز کاربرد دارد، از جمله:

• حفاظت موتورهای سه‌فاز صنعتی

• کنترل پمپ‌ها، فن‌ها، کمپرسورها و نقاله‌ها

• استفاده در تابلوهای فرمان و سیستم‌های اتوماسیون صنعتی

• پروژه‌های ساختمانی و تأسیسات صنعتی

• حفاظت تجهیزات حساس و جلوگیری از آسیب ناشی از قطع یا توالی نادرست فاز

این محصول برای تابلوهایی با فضای محدود مناسب است و نصب آن سریع و ایمن انجام می‌شود.

مزایا

• پایش دقیق فاز: تشخیص توالی و قطع فاز

• دو خروجی مستقل: امکان اتصال همزمان به سیستم‌های هشدار و تجهیزات کنترلی

• بدنه جمع‌وجور: مناسب تابلوهای کوچک

• نصب آسان: طراحی استاندارد برای ریل DIN

• زمان پاسخ سریع: واکنش فوری به شرایط بحرانی

• مصرف توان پایین: بهینه برای سیستم‌های صنعتی

• کیفیت ساخت بالا: برند اشنایدر الکتریک، قابل اعتماد و بادوام

این مزایا باعث می‌شود RM17TG20 گزینه‌ای ایده‌آل برای کاربردهای صنعتی با نیاز به امنیت و دقت بالا باشد.

مقایسه با محصولات مشابه

در مقایسه با رله‌های ساده، RM17TG20 علاوه بر تشخیص قطع فاز، تو‌الی فاز را نیز بررسی می‌کند. وجود دو خروجی مجزا (2 C/O) امکان واکنش‌های کنترل و هشدار متنوع را فراهم می‌کند. طراحی جمع‌وجور این رله باعث شده تا برای تابلوهای محدود و پروژه‌های صنعتی کوچک بسیار مناسب باشد. همچنین کیفیت و دوام آن نسبت به رله‌های ارزان‌قیمت و غیر استاندارد بالاتر است و پایداری عملکرد را در طولانی‌مدت تضمین می‌کند.

سوالات متداول

1. این رله برای چه ولتاژی مناسب است؟
   ولتاژ کاری 208 تا 480 ولت AC می‌باشد و برای شبکه‌های سه‌فاز صنعتی ایده‌آل است.

2. چند خروجی دارد؟
   دارای دو خروجی تغییر وضعیت (2C/O) است.

3. آیا نصب آن آسان است؟
   بله، طراحی استاندارد برای نصب روی ریل DIN 35 میلی‌متر دارد.

4. آیا نشانگر وضعیت دارد؟
   بله، LED برای نمایش عملکرد و وضعیت رله تعبیه شده است.

5. کاربرد اصلی آن چیست؟
   حفاظت موتورهای سه‌فاز، تجهیزات صنعتی، تابلوهای فرمان و سیستم‌های اتوماسیون صنعتی.

جمع‌بندی

رله RM17TG20 از سری Harmony Control Relays اشنایدر الکتریک یک راهکار قابل اعتماد و کاربردی برای کنترل و حفاظت شبکه‌های سه‌فاز صنعتی است. با تشخیص دقیق قطع و توالی فاز، دو خروجی کنترلی، نصب آسان و طراحی جمع‌وجور، این محصول گزینه‌ای مناسب برای تابلوهای برق و پروژه‌های صنعتی سایت برق آینده محسوب می‌شود.
