در سیستمهای برق صنعتی، ساختمانهای تجاری و تابلوهای توزیع اصلی، حفاظت از تجهیزات در برابر اضافهبار و اتصال کوتاه از مهمترین الزامات ایمنی است.
کلید هوایی 800 آمپر اشنایدر الکتریک (Schneider Electric) یکی از محصولات قدرتمند و باکیفیت در حوزه تجهیزات حفاظتی فشار ضعیف است که با طراحی صنعتی پیشرفته، عملکرد سریع و قابلیت اطمینان بالا، انتخابی حرفهای برای پروژههای برق صنعتی و تأسیسات ساختمانی محسوب میشود.
این کلید با بهرهگیری از فناوری روز دنیا، توانایی تحمل جریانهای بالا را دارد و با سیستم حفاظتی هوشمند خود، پایداری شبکه و ایمنی تجهیزات را تضمین میکند.
معرفی محصول

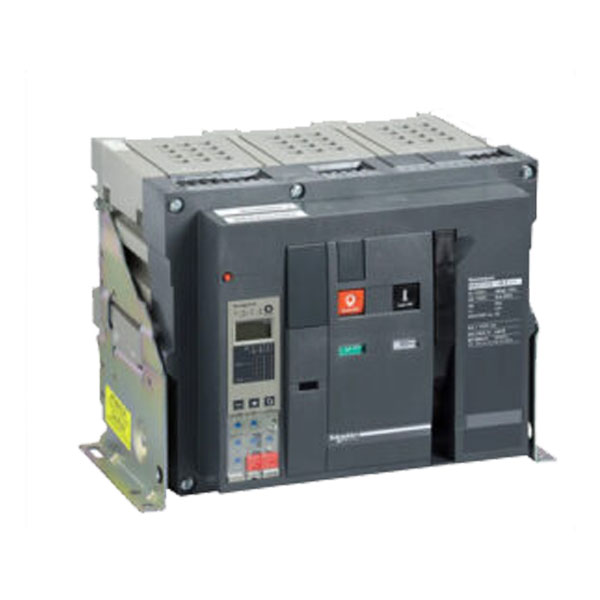

کلید هوایی 800 آمپر اشنایدر الکتریک از سری محصولات پیشرفته Masterpact NT08H1 یا NT08H2 برند Schneider Electric است که با هدف حفاظت و کنترل مدارهای قدرت در تابلوهای برق فشار ضعیف طراحی شده است.
این کلید برای جریان نامی ۸۰۰ آمپر ساخته شده و قادر است مدار را در برابر خطاهای الکتریکی مانند اضافهبار، اتصال کوتاه، و جریان نشتی زمین بهصورت خودکار قطع کند.
کلیدهای هوایی (Air Circuit Breaker – ACB) برخلاف کلیدهای کمپکت (MCCB) برای جریانهای بالا و مدارهای اصلی استفاده میشوند و بهدلیل ساختار قوی، عمر طولانی و دقت عملکرد بالا، گزینهای ایدهآل در پروژههای صنعتی و زیرساختی هستند.
ویژگیهای فنی
-
برند: Schneider Electric
-
مدل: Masterpact NT08H1 / NT08H2
-
نوع کلید: هوایی (Air Circuit Breaker)
-
جریان نامی (In): ۸۰۰ آمپر
-
ولتاژ کاری: تا ۶۹۰ ولت AC
-
ظرفیت قطع: ۵۰ تا ۶۵ کیلوآمپر (بسته به مدل)
-
تعداد پل: ۳ پل یا ۴ پل
-
واحد حفاظتی: MicroLogic قابل تنظیم
-
نوع نصب: فیکس (Fixed) یا کشویی (Draw-out)
-
استاندارد ساخت: IEC 60947-2
-
عمر مکانیکی: بیش از ۲۰ هزار سیکل عملکرد
-
دمای کاری: از -۵ تا +۷۰ درجه سانتیگراد
-
قابلیت افزودن تجهیزات جانبی: موتور شارژ فنر، ماژول فرمان از راه دور، رله هشدار و ماژول ارتباطی
عملکرد و کاربرد
کلید هوایی 800 آمپر اشنایدر، وظیفهی قطع و وصل مدارهای قدرت و حفاظت از تجهیزات در برابر خطاهای الکتریکی را بر عهده دارد.
این کلید در شرایط عادی جریان را عبور میدهد و در صورت بروز خطاهایی مانند اضافهبار یا اتصال کوتاه، بهطور خودکار مدار را قطع میکند تا از آسیب به کابلها، ترانسها و تجهیزات جلوگیری شود.
کاربردهای اصلی:
-
تابلو برقهای اصلی صنعتی و تجاری
-
مراکز داده و تجهیزات IT
-
ساختمانهای اداری و برجهای بزرگ
-
کارگاهها و خطوط تولید
-
مراکز بیمارستانی و تأسیسات عمومی
-
سیستمهای UPS، ژنراتور و برق اضطراری
کلید ۸۰۰ آمپر اشنایدر بهدلیل ظرفیت جریان متوسط، گزینهای ایدهآل برای پروژههایی است که به قدرت بالا، ایمنی کامل و پایداری دائمی مدار نیاز دارند اما جریان مصرفی کل کمتر از ۱۶۰۰ آمپر است.
مزایا
-
ظرفیت جریان بالا: مناسب برای مدارهای اصلی با جریان تا ۸۰۰ آمپر.
-
واحد حفاظتی هوشمند: مجهز به ماژول MicroLogic با قابلیت تنظیم دقیق.
-
حفاظت چندگانه: در برابر اضافهبار، اتصال کوتاه، نشتی جریان و دمای بالا.
-
طراحی صنعتی مقاوم: بدنهی مستحکم و عمر کاری بسیار طولانی.
-
واکنش سریع: قطع خودکار مدار در چند میلیثانیه در شرایط خطا.
-
قابلیت کنترل از راه دور: با نصب موتور شارژ فنر و ماژول فرمان.
-
سازگار با سیستمهای مانیتورینگ هوشمند: امکان اتصال به BMS و Modbus.
-
نصب آسان: طراحی ماژولار و قابل انطباق با انواع تابلو برقها.
تفاوت مدل فیکس و کشویی
-
مدل فیکس (Fixed Type): مستقیماً روی تابلو نصب میشود و برای سیستمهایی مناسب است که نیاز به سرویس مکرر ندارند.
-
مدل کشویی (Draw-out Type): قابلیت بیرون کشیدن از تابلو بدون قطع کامل برق را دارد و برای تابلوهایی که باید سریع تعمیر یا تست شوند گزینهای حرفهایتر است.
هر دو مدل از نظر ظرفیت و عملکرد حفاظتی یکسان هستند و انتخاب بین آنها به نیاز پروژه و ساختار تابلو بستگی دارد.
سیستم حفاظتی MicroLogic
واحد حفاظتی دیجیتال MicroLogic از نقاط قوت کلیدهای هوایی اشنایدر است.
این ماژول امکان تنظیم پارامترهای حفاظتی را برای کاربر فراهم میکند، از جمله:
-
جریان مجاز (Ir)
-
جریان لحظهای (Im)
-
زمان تأخیر قطع (tr)
-
حفاظت در برابر نشتی زمین (Ig)
سیستم MicroLogic علاوه بر تنظیم دقیق، قابلیت ثبت خطا و مانیتورینگ لحظهای وضعیت مدار را دارد که باعث افزایش ایمنی و کاهش زمان خاموشی میشود.
مقایسه با کلیدهای مشابه
در مقایسه با کلیدهای کمپکت (MCCB)، کلیدهای هوایی اشنایدر:
-
ظرفیت جریان و قدرت قطع بالاتری دارند.
-
از نظر دوام، عمر مفید و قابلیت تنظیم، بسیار برتر هستند.
-
در پروژههای بزرگ صنعتی و زیرساختی کاربرد بیشتری دارند.
در مقایسه با برندهای مشابه مانند ABB یا Siemens، کلیدهای اشنایدر با طراحی مهندسی دقیقتر، رابط کاربری سادهتر، قطعات جانبی متنوعتر و خدمات گستردهتر در ایران شناخته میشوند.
سوالات متداول (FAQ)
۱. این کلید برای چه پروژههایی مناسب است؟
برای تابلو برقهای صنعتی، ساختمانی، نیروگاهها، کارخانجات و سیستمهای برق اضطراری.
۲. آیا مدل کشویی آن موجود است؟
بله، در دو نوع Fixed و Draw-out تولید میشود.
۳. ظرفیت قطع آن چقدر است؟
بسته به مدل بین ۵۰ تا ۶۵kA است.
۴. آیا امکان کنترل از راه دور وجود دارد؟
بله، با افزودن موتور شارژ و ماژول فرمان از راه دور قابل انجام است.
۵. آیا با سیستمهای مانیتورینگ هوشمند سازگار است؟
بله، با نصب ماژول ارتباطی میتواند به BMS و Modbus متصل شود.
جمعبندی
کلید هوایی 800 آمپر اشنایدر الکتریک یکی از بهترین و مطمئنترین تجهیزات حفاظتی برای تابلوهای برق فشار ضعیف است که با طراحی صنعتی مقاوم، عملکرد دقیق و فناوری حفاظتی پیشرفته، ایمنی و پایداری شبکه را تضمین میکند.
این کلید با طول عمر بالا، قابلیت تنظیم دقیق و سازگاری با تجهیزات کنترلی مدرن، گزینهای حرفهای برای مهندسان و پیمانکاران برق در پروژههای صنعتی و تجاری است.
برای خرید کلید هوایی 800 آمپر اشنایدر الکتریک با قیمت مناسب، ضمانت اصالت کالا و ارسال سریع، به فروشگاه برق آینده مراجعه کنید.
با انتخاب این کلید، از بالاترین سطح حفاظت و عملکرد مطمئن در سیستم برق خود بهرهمند شوید.
