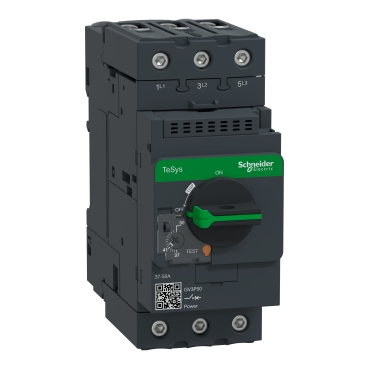

کلید حرارتی مغناطیسی اشنایدر الکتریک با رنج 37 تا 50 آمپر یکی از محصولات قدرتمند و دقیق در سری TeSys GV2 و GV3 Schneider Electric است که برای حفاظت موتورهای سهفاز و مدارهای قدرت در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با ترکیب دو نوع حفاظت حرارتی و مغناطیسی، ایمنی کامل موتورهای صنعتی و تجهیزات برقی را تضمین میکند.
این مدل به دلیل طراحی فشرده، دقت بالا و قابلیت تنظیم جریان، در تابلوهای برق صنعتی، سیستمهای کنترل موتور، پمپها و تجهیزات سنگین کاربرد وسیعی دارد.
ویژگیهای فنی و مشخصات اصلی
-
برند: Schneider Electric
-
سری: TeSys GV2 / GV3
-
نوع کلید: حرارتی – مغناطیسی (Motor Protection Circuit Breaker)
-
رنج جریان قابل تنظیم: 37 تا 50 آمپر
-
قدرت قطع: 50 کیلوآمپر
-
تعداد پل: سه پل (سهفاز)
-
ولتاژ کاری: 690 ولت AC
-
استاندارد: مطابق با IEC/EN 60947-2 و 60947-4-1
-
نوع عملکرد: دستی با کلید قطع و وصل
-
نصب: ریل یا صفحه تابلو برق
این کلید مجهز به دکمههای ON/OFF و دکمه Test است که امکان بررسی عملکرد دستگاه پیش از بهرهبرداری را فراهم میکند.
عملکرد و نحوه حفاظت
کلید حرارتی مغناطیسی اشنایدر 37 تا 50 آمپر با دو مکانیسم حفاظتی دقیق کار میکند:
-
حفاظت حرارتی: برای محافظت از موتور در برابر اضافهبارهای مداوم استفاده میشود. المنت دو فلزی داخل کلید در اثر افزایش دما تغییر شکل داده و مدار را قطع میکند تا از آسیب به سیمپیچ جلوگیری شود.
-
حفاظت مغناطیسی: برای مقابله با جریانهای لحظهای و شدید ناشی از اتصال کوتاه بهکار میرود. در این حالت مدار در کسری از ثانیه قطع میشود تا از آسیب شدید جلوگیری گردد.
این دو سیستم با هم ترکیب شدهاند تا کلید حرارتی مغناطیسی بتواند هم در حالت اضافهبار تدریجی و هم در شرایط اتصال کوتاه ناگهانی واکنش نشان دهد و از تجهیزات بهطور کامل محافظت کند.
کاربردها
کلید حرارتی مغناطیسی 37 تا 50 آمپر اشنایدر برای موتورهایی با توان حدود 18 تا 25 اسب بخار (13 تا 18 کیلووات) مناسب است و در صنایع گوناگون کاربرد دارد، از جمله:
-
سیستمهای پمپ آب و تهویه صنعتی
-
کمپرسورها، بالابرها و نوار نقالهها
-
تابلوهای کنترل موتور (MCC)
-
خطوط تولید کارخانهها و سیستمهای توزیع برق
-
کارگاههای صنعتی و تأسیسات بزرگ
به دلیل طراحی فشرده و عملکرد دقیق، این کلید گزینهای ایدهآل برای استفاده در تابلوهایی است که فضای محدود دارند ولی نیاز به ایمنی بالا دارند.
مزایا و نقاط قوت
-
محافظت کامل از موتور: تشخیص دقیق اضافهبار و اتصال کوتاه با واکنش سریع.
-
طراحی فشرده و حرفهای: اشغال فضای کم در تابلو و نصب آسان.
-
قابلیت تنظیم جریان: امکان تنظیم متناسب با جریان نامی موتور برای حفاظت دقیقتر.
-
کیفیت ساخت بالا: بدنه مقاوم، کلید مطمئن و طول عمر طولانی.
-
نصب آسان: قابلیت نصب روی ریل و صفحه، سازگار با تجهیزات جانبی اشنایدر.
-
سازگاری با رلهها و کنتاکتورها: مناسب برای سیستمهای اتوماسیون و فرمان از راه دور.
-
نمایشگر وضعیت کلید: مشخصکننده حالت روشن، خاموش یا عملکرد حفاظتی.
-
استاندارد جهانی IEC: اطمینان از کیفیت، دوام و ایمنی در سطح بینالمللی.
نکات نصب و ایمنی
-
پیش از نصب، جریان نامی موتور را بررسی و پیچ تنظیم روی کلید را بر همان مقدار قرار دهید.
-
نصب باید توسط تکنسین برق ماهر انجام شود تا از اتصالات نادرست جلوگیری گردد.
-
پس از نصب، عملکرد کلید را با دکمه تست بررسی کنید تا از صحت کارکرد آن مطمئن شوید.
-
در تابلوهایی با چند موتور، برای هر موتور کلید حرارتی مجزا نصب شود.
-
در صورت نیاز، از کنتاکتورهای سری LC1D اشنایدر برای کنترل از راه دور استفاده کنید.
مقایسه با مدلهای مشابه
در مقایسه با کلیدهای حرارتی دیگر، مدل 37 تا 50 آمپر اشنایدر از نظر کیفیت ساخت، دقت عملکرد و ظرفیت قطع، در سطح بالاتری قرار دارد.
در حالی که مدلهای معمولی حداکثر قدرت قطع 25 یا 36kA دارند، این کلید با قدرت 50kA حتی در شرایط خطاهای شدید نیز بهسرعت و بدون آسیب به مدار عمل میکند.
همچنین طراحی خاص مکانیزم قطع سریع اشنایدر موجب افزایش ایمنی، کاهش زمان قطعی و افزایش عمر موتور میشود.
جمعبندی و خرید از برق آینده
کلید حرارتی مغناطیسی اشنایدر الکتریک 37 تا 50 آمپر، انتخابی مطمئن و حرفهای برای حفاظت موتورهای سهفاز در پروژههای صنعتی، کارگاهی و ساختمانی است. این کلید با ترکیب حفاظت حرارتی و مغناطیسی، عملکرد دقیق و طول عمر بالا، از تجهیزات شما در برابر آسیبهای الکتریکی بهصورت کامل محافظت میکند.
اگر به دنبال محصولی بادوام، اصل و مطمئن هستید، مدل Schneider Electric GV2/GV3 بهترین گزینه است.
فروشگاه برق آینده این محصول را با ضمانت اصالت کالا، قیمت مناسب و ارسال سریع عرضه میکند تا خریدی آسان و مطمئن برای شما فراهم شود.
