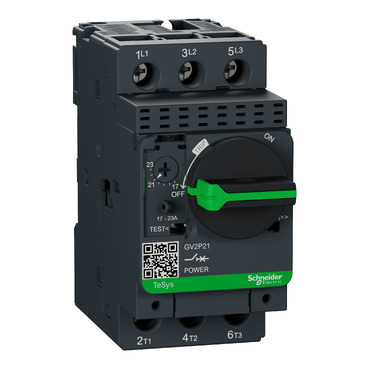

کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک با رنج 17 تا 23 آمپر یکی از محصولات مطمئن و پرکاربرد برند معتبر Schneider Electric است که برای حفاظت کامل موتورهای سهفاز در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید از سری حرفهای TeSys GV2 بوده و با دقت بالا و واکنش سریع خود، از آسیب دیدن موتور و تجهیزات برقی جلوگیری میکند.
این مدل با ترکیب دو مکانیزم حفاظتی حرارتی و مغناطیسی، بهصورت هوشمند جریان غیرعادی را تشخیص داده و مدار را در زمان مناسب قطع میکند. به همین دلیل، در تابلوهای برق صنعتی، سیستمهای کنترل موتور، پمپها و خطوط تولید کاربرد بسیار گستردهای دارد.
ویژگیهای فنی و مشخصات اصلی
-
برند: Schneider Electric
-
سری: TeSys GV2
-
نوع کلید: حرارتی – مغناطیسی موتوری (Motor Protection Circuit Breaker)
-
رنج جریان قابل تنظیم: 17 تا 23 آمپر
-
قدرت قطع: 10 کیلوآمپر
-
تعداد پل: سه پل (سهفاز)
-
ولتاژ کاری: 690 ولت AC
-
نوع عملکرد: دستی (کلید قطع و وصل روی دستگاه)
-
استاندارد: IEC/EN 60947-2 و 60947-4-1
-
محل نصب: تابلو برق یا روی ریل استاندارد
این کلید دارای دکمههای ON/OFF و دکمه تست است تا کاربر بتواند عملکرد آن را پیش از نصب یا پس از سرویس بررسی کند.
عملکرد و نحوه حفاظت
کلید حرارتی مغناطیسی اشنایدر 17 تا 23 آمپر با دو نوع حفاظت همزمان عمل میکند:
-
حفاظت حرارتی (Thermal): در زمان بروز اضافهبار مداوم، بخش حرارتی دستگاه با استفاده از تیغه دو فلزی گرم میشود و مدار را با تأخیر کنترلشده قطع میکند تا از سوختن سیمپیچ موتور جلوگیری شود.
-
حفاظت مغناطیسی (Magnetic): هنگام اتصال کوتاه یا افزایش ناگهانی جریان، بخش مغناطیسی در کسری از ثانیه مدار را قطع میکند و مانع از بروز آسیب شدید به کابلها و موتور میشود.
به این ترتیب، دستگاه قادر است هم در مقابل افزایش تدریجی جریان و هم در برابر جهشهای ناگهانی، بهطور مؤثر عمل کند.
کاربردها
کلید حرارتی مغناطیسی موتوری 17 تا 23 آمپر برای موتورهایی با توان حدود 9 تا 11 اسب بخار (7 تا 8 کیلووات) مناسب است و در صنایع گوناگون مورد استفاده قرار میگیرد، از جمله:
-
پمپها و فنهای صنعتی و ساختمانی
-
سیستمهای تهویه و خنککننده
-
نوار نقالهها، بالابرها و خطوط تولید
-
تابلوهای کنترل موتور در کارگاهها و کارخانهها
-
تأسیسات صنعتی و سیستمهای روشنایی قدرت بالا
این مدل برای کاربردهایی که نیاز به محافظت سریع، دقیق و قابل تنظیم دارند، گزینهای ایدهآل محسوب میشود.
مزایا و نقاط قوت
-
محافظت دوگانه حرارتی و مغناطیسی: تضمین ایمنی کامل موتور در برابر انواع خطاهای الکتریکی.
-
قابلیت تنظیم جریان: امکان تنظیم دقیق جریان متناسب با مشخصات موتور.
-
کیفیت ساخت ممتاز: بدنه مقاوم، اجزای با دوام و عملکرد دقیق در شرایط صنعتی.
-
نصب آسان و سریع: قابلیت نصب روی ریل یا صفحه در تابلوهای برق صنعتی.
-
دارای دکمه تست و نمایشگر وضعیت: بررسی سریع عملکرد دستگاه و تشخیص خطاها.
-
سازگاری کامل با تجهیزات جانبی: قابل ترکیب با کنتاکتورهای اشنایدر برای کنترل از راه دور.
-
استاندارد جهانی IEC: تضمین کیفیت، دوام و ایمنی بالا.
-
طول عمر کاری بالا: بیش از 100 هزار سیکل قطع و وصل بدون افت عملکرد.
نکات نصب و ایمنی
-
پیش از نصب، جریان نامی موتور را بررسی کرده و پیچ تنظیم کلید را روی مقدار مناسب (بین 17 تا 23 آمپر) تنظیم کنید.
-
نصب باید توسط برقکار یا تکنسین مجرب انجام شود.
-
از محکم بودن اتصالات فازها و سیم زمین اطمینان حاصل کنید.
-
در صورت استفاده از چند موتور، برای هر موتور کلید حرارتی مجزا نصب کنید.
-
پس از نصب، با استفاده از دکمه تست عملکرد قطع را بررسی نمایید.
مقایسه با مدلهای مشابه
در مقایسه با کلیدهای معمولی یا فیوزی، کلید حرارتی مغناطیسی 17 تا 23 آمپر اشنایدر از نظر دقت در عملکرد، کیفیت ساخت و طول عمر برتری چشمگیری دارد.
درحالیکه فیوزها پس از هر خطا نیاز به تعویض دارند، این کلید پس از رفع مشکل، تنها با فشار دادن کلید ریست دوباره آمادهبهکار میشود. همچنین، طراحی فشرده و قابلیت تنظیم دقیق جریان، آن را برای تابلوهای صنعتی مدرن به گزینهای ایدهآل تبدیل کرده است.
جمعبندی و خرید از برق آینده
کلید حرارتی مغناطیسی موتوری اشنایدر الکتریک 17 تا 23 آمپر با طراحی دقیق، عملکرد سریع و قابلیت تنظیم جریان، انتخابی مطمئن برای حفاظت موتورهای سهفاز در پروژههای صنعتی و ساختمانی است. این کلید با ترکیب دو مکانیزم حفاظتی، از تجهیزات شما در برابر خطرات ناشی از اضافهبار و اتصال کوتاه به بهترین شکل محافظت میکند.
اگر بهدنبال محصولی بادوام، ایمن و اصل از برند Schneider Electric هستید، این مدل گزینهای ایدهآل برای شماست.
فروشگاه برق آینده این محصول را با ضمانت اصالت کالا، قیمت مناسب و ارسال سریع عرضه میکند تا خریدی مطمئن و آسان را تجربه کنید.
