معرفی

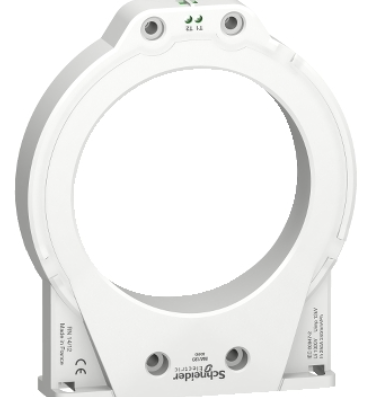

سنسور حلقه‌ای بسته MA120 با کد فنی 50440 از خانواده VigiPacT / Vigilohm، یک تورویید حرفه‌ای برای تشخیص جریان نشتی و خطای زمین در مدارهای صنعتی، تجاری و ساختمانی است. با قطر داخلی 120 میلی‌متر و جریان نامی 250 آمپر، گزینه‌ای مناسب برای تابلوهای قدرت متوسط و تابلوهای فرعی محسوب می‌شود.
لینک رسمی محصول در سایت اشنایدر

ویژگی‌های فنی

• نوع سنسور: A-Type Closed Toroid

• قطر داخلی: 120mm

• جریان نامی: 250A

• نسبت تبدیل: 1/1000

• مناسب برای شبکه‌های AC / DC

• محدوده فرکانس: 45 … 440 هرتز

• ولتاژ عایق: 1000V

• مقاومت در برابر ولتاژ ضربه: 12kV

• تحمل جریان کوتاه‌مدت: 100kA برای 0.5 ثانیه

• وزن خالص: حدود 0.59kg

• نصب: عبور کابل یا شینه از مرکز تورویید

کاربردها

• مناسب برای رله‌های نشتی و خطای زمین سری VigiPacT / Vigilohm

• استفاده در تابلوهای برق مسکونی، تجاری و صنعتی سبک تا متوسط

• مناسب برای ورودی تابلوهای فرعی تا 250 آمپر

• کاربرد در مدارهایی که نیاز به نظارت دقیق جریان نشتی دارند

• مناسب برای کابل‌ها یا شینه‌های با قطر متوسط

مزایا

• طراحی مقاوم و استاندارد صنعتی

• سازگار با AC و DC

• حساسیت و دقت بالا در تشخیص نشتی زمین

• نصب آسان بدون پیچیدگی

• وزن کم و ابعاد مناسب برای تابلوهای استاندارد

• عملکرد پایدار حتی در شرایط متغیر بار

مقایسه با محصولات مشابه

• نسبت به مدل‌های کوچک‌تر، ظرفیت عبور کابل و شینه بیشتری دارد.

• نسبت به مدل‌های بزرگ‌تر مانند SA200 یا GA300، اقتصادی‌تر و مناسب مدارهای تا 250A است.

• دقت و کیفیت آن نسبت به ترانس‌های جریان ساده بسیار بالاتر است، زیرا مخصوص تشخیص نشتی طراحی شده.

سوالات متداول

1. آیا MA120 برای تابلوهای 250 آمپر مناسب است؟
بله — این مدل دقیقاً برای این محدوده طراحی شده است.

2. آیا کابل‌های با قطر نسبتاً بالا از آن عبور می‌کنند؟
بله — قطر داخلی 120 میلی‌متر برای بیشتر کابل‌های ورودی مناسب است.

3. آیا خودِ سنسور قادر به قطع مدار است؟
خیر — باید همراه با رله نشتی مناسب استفاده شود.

4. آیا در شبکه DC هم قابل استفاده است؟
بله — برای AC و DC مناسب است.

جمع‌بندی

تورویید MA120 مدل 50440 یک سنسور دقیق، استاندارد و قابل‌اعتماد برای تشخیص جریان نشتی در مدارهای تا 250 آمپر است. طراحی صنعتی، مقاومت بالا، سازگاری با AC/DC و نصب ساده باعث شده این مدل انتخابی مناسب برای تابلوهای برق ساختمانی، تجاری و صنعتی سبک تا متوسط باشد. برای پروژه‌هایی که به ایمنی و کنترل دقیق نشتی نیاز دارند، این محصول یک گزینه حرفه‌ای و اقتصادی است.
