رله ارت فالت و ترانس اشنایدر چیست؟

در سیستم‌های الکتریکی، خطای نشت جریان به زمین (Ground Fault) یکی از خطرناک‌ترین حوادث است که می‌تواند منجر به برق‌گرفتگی، آتش‌سوزی و آسیب جدی به تجهیزات شود. رله ارت فالت اشنایدر به همراه ترانسفورماتور هسته باز (Core-Balance Transformer) اشنایدر، یک سیستم حفاظتی حیاتی را تشکیل می‌دهند که برای تشخیص دقیق و سریع این نوع خطاها طراحی شده‌اند. این مجموعه، با پایش مداوم جریان‌های عبوری، هرگونه عدم تعادل ناشی از نشت به زمین را شناسایی کرده و پیش از آنکه خسارتی وارد شود، مدار را قطع می‌کند.

اصل عملکرد سیستم ارت فالت اشنایدر: تشخیص هوشمند نشت جریان

عملکرد رله ارت فالت و ترانسفورماتور آن بر اساس یک اصل فیزیکی ساده و دقیق به نام قانون کیرشهف (Kirchhoff's Current Law) استوار است. این قانون بیان می‌کند که در یک مدار بدون نشت، مجموع بردارهای جریان ورودی (فازها) و خروجی (نول) برابر با صفر است.

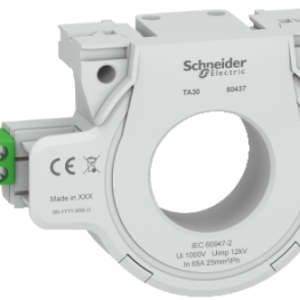

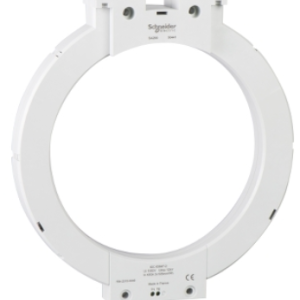

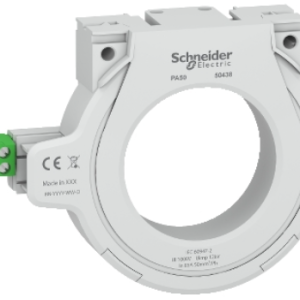

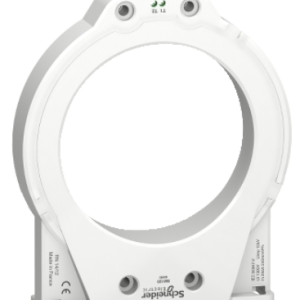

1. نصب ترانسفورماتور هسته باز اشنایدر: ترانسفورماتور هسته باز به دور تمام سیم‌های هادی (سیم‌های فاز و نول در سیستم تک‌فاز یا سه فاز و نول در سیستم سه‌فاز) نصب می‌شود. در حالت عادی و بدون نشت، جریان‌ها به صورت متعادل و معکوس از ترانس عبور می‌کنند و میدان مغناطیسی خالص در هسته ترانس صفر است.
2. تشخیص نشت جریان: در صورت بروز خطای نشت به زمین، بخشی از جریان از مسیر اصلی خارج شده و از طریق زمین به منبع بازمی‌گردد. این نشت باعث ایجاد عدم تعادل در جریان‌های عبوری از ترانس می‌شود.
3. فعال‌سازی رله ارت فالت اشنایدر: ترانسفورماتور هسته باز، این عدم تعادل جریان را به عنوان یک سیگنال ولتاژ بسیار ضعیف به رله ارت فالت ارسال می‌کند. رله این سیگنال را پردازش کرده و در صورت تجاوز آن از حد تنظیم‌شده، فعال می‌شود.
4. ارسال فرمان قطع: پس از فعال شدن، رله ارت فالت اشنایدر فرمان قطع را به یک کنتاکتور یا قطع‌کننده مدار (Circuit Breaker) ارسال می‌کند تا مدار را به سرعت باز کرده و از برق‌گرفتگی یا آتش‌سوزی جلوگیری کند.

این سیستم با سرعت بالا (در حد میلی‌ثانیه) عمل می‌کند و قادر به تشخیص جریان‌های نشت بسیار کوچک (در حد ده‌ها میلی‌آمپر) است که فیوزها یا قطع‌کننده‌های معمول قادر به شناسایی آن‌ها نیستند.

ویژگی‌های کلیدی سیستم ارت فالت اشنایدر و مزایای آن

سیستم رله ارت فالت و ترانسفورماتور اشنایدر با ویژگی‌های فنی پیشرفته‌ای طراحی شده تا حداکثر کارایی و اطمینان را ارائه دهد.

• دقت و حساسیت بالا: این سیستم قادر به تشخیص جریان‌های نشت بسیار کوچک است. این ویژگی آن را برای حفاظت از جان انسان‌ها و جلوگیری از آتش‌سوزی‌های ناشی از قوس‌های الکتریکی نامرئی ایده‌آل می‌سازد.

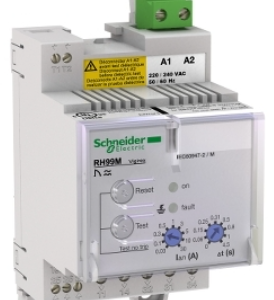

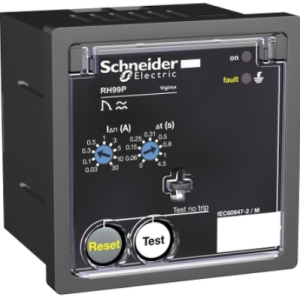

• تنظیمات قابل برنامه‌ریزی: رله‌های ارت فالت اشنایدر، مانند سری Vigirex، امکان تنظیم دقیق آستانه جریان نشت (Trip Threshold) و زمان تاخیر را فراهم می‌کنند. این قابلیت تنظیم به کاربر اجازه می‌دهد تا سیستم را برای شرایط مختلف محیطی و انواع بارهای الکتریکی بهینه کند.
• مکانیسم تست داخلی: برای اطمینان از عملکرد صحیح، بسیاری از رله‌ها دارای یک دکمه تست (Test Pushbutton) هستند که می‌توان به صورت دوره‌ای عملکرد آن‌ها را شبیه‌سازی و بررسی کرد.
• سازگاری گسترده: ترانسفورماتورهای هسته باز در اندازه‌های مختلفی برای سازگاری با کابل‌ها و باس‌بارهای متنوع تولید می‌شوند.

کاربردها رله ارت فالت اشنایدر در دنیای واقعی

سیستم‌های رله ارت فالت و ترانسفورماتور اشنایدر در طیف گسترده‌ای از صنایع و کاربردها به عنوان یک عنصر کلیدی به شمار می‌روند:

• تاسیسات صنعتی و تجاری: برای محافظت از تجهیزات و کارکنان در برابر خطرات نشست زمین در کارخانه‌ها، بیمارستان‌ها، مراکز داده و ساختمان‌های تجاری.
• تابلوهای توزیع برق: نصب این سیستم‌ها در ورودی تابلوهای اصلی، حفاظت سراسری را برای کل تاسیسات فراهم می‌کند.
• ماشین‌آلات با محیط مرطوب: در صنایعی مانند مواد غذایی، نوشیدنی یا آب و فاضلاب، جایی که رطوبت خطر نشت به زمین را افزایش می‌دهد.
• سیستم‌های زمین‌کننده: این سیستم‌ها به عنوان یک لایه حفاظتی اضافه، عملکرد سیستم زمین‌کننده را تکمیل و نظارت می‌کنند.

در نهایت، رله ارت فالت و ترانسفورماتور اشنایدر فراتر از یک ابزار حفاظتی ساده هستند. آن‌ها با فراهم آوردن یک لایه حفاظتی هوشمند و چندگانه، به طور چشمگیری ایمنی و قابلیت اطمینان سیستم‌های الکتریکی را افزایش می‌دهند و از خسارت‌های جانی و مالی جلوگیری می‌کنند. این دستگاه‌ها با کاهش احتمال حوادث، نقش حیاتی در حفظ استمرار و پایداری عملیات صنعتی ایفا می‌کنند.
