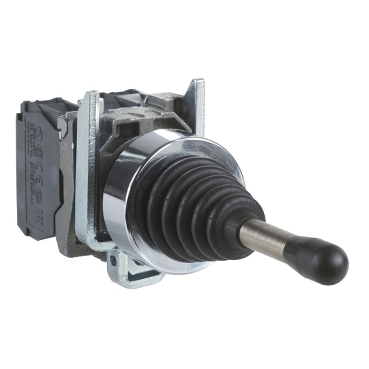

جوی استیک اشنایدر دو جهته بازگشت فنری

معرفی

جوی استیک اشنایدر دو جهته بازگشت فنری یک جوی‌استیک صنعتی دو جهته از سری Harmony است که برای نصب پنلی با قطر ۲۲ میلی‌متر طراحی شده است.

این مدل دارای مکانیزم spring-return بوده و پس از هر حرکت، به‌صورت خودکار به موقعیت مرکزی بازمی‌گردد؛ ویژگی‌ای که کنترل دقیق، ایمنی بیشتر و جلوگیری از باقی ماندن ناخواسته دسته در حالت فعال را تضمین می‌کند. بدنه مقاوم و طراحی استاندارد آن، امکان استفاده در محیط‌های صنعتی با شرایط سخت را فراهم کرده و آن را برای ماشین‌آلات و تابلوهای کنترل بسیار مناسب می‌سازد.

این جوی‌استیک مجهز به کنتاکت NO با عملکرد slow-break، ترمینال پیچ‌دار قابل اطمینان و درجه حفاظت IP66 است که مقاومت عالی در برابر آب، گرد و غبار و ارتعاشات را ارائه می‌دهد. دوام مکانیکی تا یک میلیون سیکل، وزن مناسب و سازگاری کامل با استانداردهای بین‌المللی، XD4PA22 را به گزینه‌ای اقتصادی، بادوام و حرفه‌ای برای کاربردهای دو جهته تبدیل می‌کند.

ویژگی‌های فنی

• قطر نصب: ۲۲ میلی‌متر.

• شافت (دسته اهرم): طول ۵۴ میلی‌متر.

• تعداد موقعیت‌ها: ۳ موقعیت (چپ، مرکز، راست) به دلیل طراحی spring return.

• جهت‌ها: ۲ جهت (دو جهته).

• نوع کنتاکت: ۱ کنتاکت NO (Normally Open) در هر جهت، با عملکرد “slow-break”.

• درجه حفاظتی: IP66 در برابر گرد و غبار و آب.

• دوام مکانیکی بالا: قابلیت انجام تا ۱٬۰۰۰٬۰۰۰ سیکل.

کاربردها

• استفاده در تابلوهای کنترل صنعتی برای عملیات دو جهته (مثلاً حرکت بالا/پایین یا چپ/راست).

• کاربرد در ماشین‌آلات اتوماسیون که نیاز به بازگشت کنترلر به مرکز پس از عمل دارند (به خاطر «spring return»).

• مناسب برای محیط‌های صنعتی با شرایط سخت به دلیل حفاظت IP66 در برابر گرد و غبار و نفوذ آب.

• استفاده در تابلوهای فرمان که فضای پنل محدود است (به خاطر اندازه ۲۲ میلی‌متری).

مزایا

• طراحی مکانیکی مستحکم با طول عمر بسیار بالا (۱ میلیون سیکل).

• بازگشت خودکار به موقعیت مرکز باعث کنترل دقیق‌تر می‌شود و احتمال گم شدن موقعیت را کاهش می‌دهد.

• نصب نسبتاً آسان با ترمینال پیچ‌دار و ابعاد استاندارد.

• مقاومت بالا در برابر محیط‌های سخت (گرد و غبار، آب، شوک).

• طراحی استاندارد و تاییدشده با استانداردهای بین‌المللی برای استفاده صنعتی مطمئن.

مقایسه با محصولات مشابه

• در مقایسه با XD4PA12 (جوی‌استیک “stay-put”)، مدل XD4PA22 به جای ماندن در موقعیت عمل، پس از رها شدن به مرکز بازمی‌گردد. این ویژگی برای کاربردهایی که نیاز به تمایز بین حالت فعال و حالت خنثی دارند مناسب‌تر است.

• در مقایسه با مدل‌هایی با جهات بیشتر، مثل XD4PA24 (چهار جهته)، مدل XD4PA22 ساده‌تر است و پیچیدگی کمتری دارد، که آن را برای کاربردهای پایه‌تر و کنترل دو جهته ایده‌آل می‌سازد، ضمن اینکه هزینه و نگهداری آن نیز پایین‌تر خواهد بود.

• نسبت به جوی‌استیک­های آنالوگ (دارای خروجی آنالوگ یا حسگر)، این نمونه کنتاکتی مزیتی در سادگی طراحی، استحکام و قابلیت تعویض قطعات دارد، مخصوصاً برای کاربردهای سوئیچی (on/off).

سوالات متداول

1. آیا این جوی‌استیک پس از حرکت به مرکز بازمی‌گردد؟
بله، دارای مکانیزم spring return است که پس از آزاد شدن به موقعیت مرکزی برمی‌گردد.

2.چند کنتاکت دارد؟
این مدل دارای ۱ کنتاکت NO در هر جهت است (برای مجموع دو کنتاکت در دو جهت).

3.ترمینال آن چطور است؟
ترمینال پیچ‌دار است و امکان اتصال سیم تا دو رشته ۱.۵ mm² با کابل انتهایی یا حداقل یک رشته ۰.۲۲ mm² بدون کابل انتهایی را دارد.

4.چقدر در برابر آب مقاوم است؟
دارای درجه حفاظت IP66 است که نشان‌دهنده مقاومت مناسب در برابر نفوذ گرد و غبار و آب است.

5.عمر مکانیکی‌اش چقدر است؟
حدود ۱٬۰۰۰٬۰۰۰ سیکل عملکرد انتخاب شده در دیتاشیت.

6. در چه دمایی می‌تواند کار کند؟
دمای کاری بین 25- تا 70+ درجه سانتی‌گراد تعریف شده است.

جمع‌بندی

مدل XD4PA22 یک جوی‌استیک دو جهته با بازگشت به مرکز (spring return) از اشنایدر است که برای کنترل‌های ساده و دقیق در تابلوهای صنعتی بسیار مناسب است. با مقاومت بالا، دوام مکانیکی زیاد و طراحی جمع‌وجور، این قطعه گزینه‌ای مطمئن برای کاربردهای صنعتی با فضا و نیاز عملکرد محدود است.

در برق آینده، مدل Schneider XD4PA22 با قیمت مناسب، ضمانت اصالت، ارسال سریع به سراسر کشور، پشتیبانی تخصصی و امکان ثبت سفارش فوری ارائه می‌شود.
