معرفی
سوئیچ سلکتور Harmony XB4BK124B5 از شرکت Schneider Electric یک کلید سلکتور روشنشونده (Illuminated Selector Switch) با دسته قرمز فلزی، قطر نصب ۲۲ میلیمتر، LED یونیورسال و دو وضعیت (۲-پوزیشن) است. این محصول دارای یک کنتاکت نرمال باز (1 NO) و یک کنتاکت نرمال بسته (1 NC) بوده و با تغذیه ۲۴ ولت AC/DC کار میکند.
🔗 صفحه رسمی محصول در سایت Schneider Electric
ویژگیهای فنی
-
مدل: XB4BK124B5
-
محدوده محصول: سری Harmony XB4
-
قطر نصب: ۲۲ میلیمتر
-
نوع اپراتور: Stay‑put (حفظ وضعیت)
-
پروفایل دسته: قرمز فلزی
-
تعداد وضعیتها: ۲ وضعیت، زاویه ۹۰ درجه
-

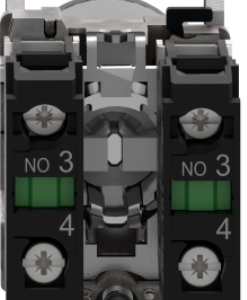

ترکیب کنتاکتها: 1NO+1NC
-
عملکرد کنتاکت: Slow‑break
-
ترمینال: پیچگیره (Screw clamp)
-
جنس بدنه: قاب کرومکاریشده + گردن نگهدارنده زاماک
-
منبع نور: LED یونیورسال داخلی (تزئینی / سیگنال)
-
ولتاژ نور: ۲۴ ولت AC/DC
-
ولتاژ ایزولاسیون: ≈ ۶۰۰ ولت
-
درجه حفاظت: IP66
-
ابعاد تقریبی: ارتفاع ≈ ۴۷mm، عرض ≈ ۳۰mm، عمق ≈ ۶۸mm
-
وزن تقریبی: ~۱۱۱ گرم
-
مقاومت در برابر شستوشوی پر فشار: بالا
-
دوام مکانیکی: حدود ۱ میلیون چرخه
-
دمای کاری: از حدود ۴۰- تا ۷۰+ درجه سانتی گراد
کاربردها و مزایا
-
مناسب برای تابلوهای کنترل صنعتی که نیاز به بازخورد بصری وضعیت دارند
-
روشنایی LED کمک میکند وضعیت سوئیچ در محیطهای با نور کم بهخوبی دیده شود
-
ترکیب NO و NC انعطافپذیری در طراحی مدار فرمان را افزایش میدهد
-
عملکرد Stay‑put مناسب برای کاربردهایی که نمیخواهند وضعیت بهصورت خودکار تغییر کند
-
بدنه فلزی مستحکم و IP66، گزینهای عالی برای محیطهای صنعتی سخت
-
نصب آسان در پنل استاندارد ۲۲ میلیمتری
-
اتصال مطمئن با ترمینال پیچگیره
جمعبندی
سوئیچ Harmony XB4BK124B5 یک انتخاب حرفهای و کارآمد برای سیستمهایی است که به انتخاب وضعیت همراه با نشانگر بصری نیاز دارند. این محصول با ساختار مقاوم، عملکرد پایدار و طراحی چشمنواز، گزینهای عالی برای تابلوهای اتوماسیون صنعتی است.
