رله کنترل پمپ اشنایدر الکتریک

معرفی

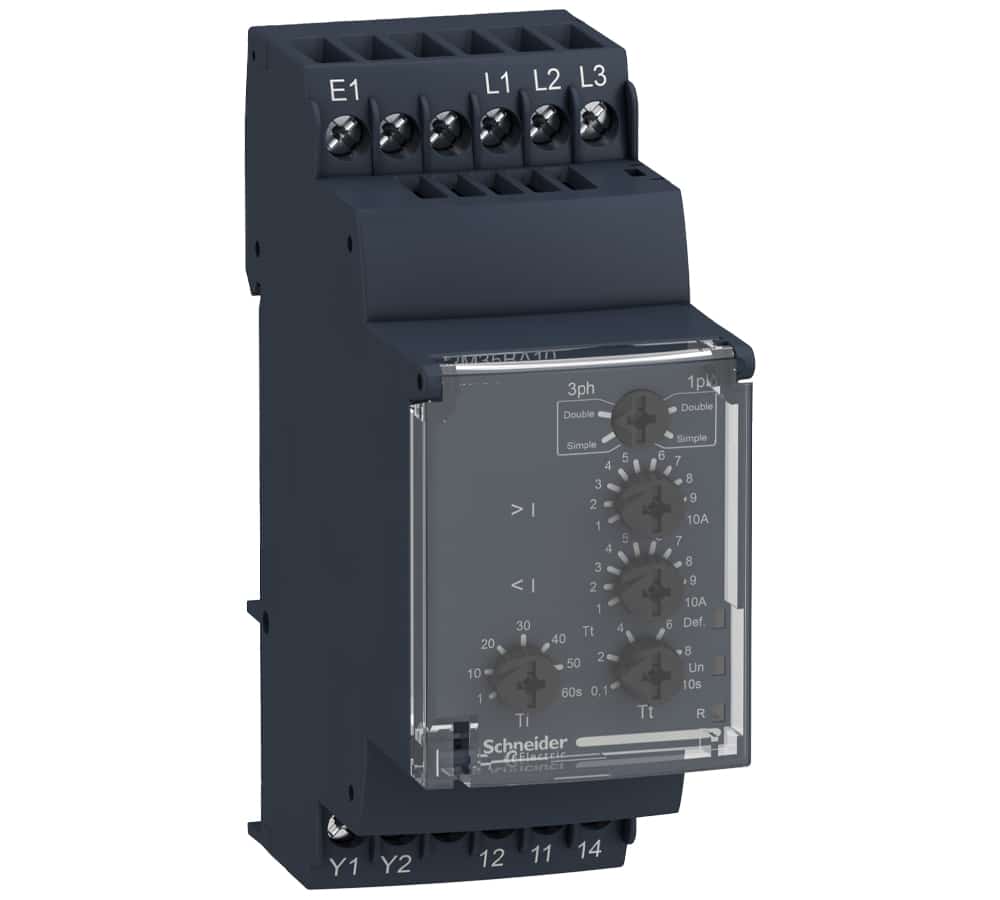

رله RM35BA10 از سری Harmony Control Relays شرکت اشنایدر الکتریک، یک رله تخصصی برای کنترل و حفاظت پمپ‌ها است و در سیستم‌های صنعتی، ساختمانی و تأسیسات آبرسانی مورد استفاده قرار می‌گیرد. این رله امکان تشخیص خطاهایی مانند اضافه‌جریان، کم‌جریان، قطع فاز، توالی نادرست فاز و شرایط غیرعادی عملکرد پمپ را فراهم می‌کند و انتخابی مطمئن برای افزایش ایمنی و طول عمر تجهیزات محسوب می‌شود.
لینک رسمی محصول در سایت اشنایدر

ویژگی‌های فنی

• نوع محصول: رله کنترل پمپ – سری RM35-BA

• محدوده اندازه‌گیری جریان: 1 … 10 آمپر AC

• ولتاژ تغذیه:

  • سه‌فاز 480…208 ولت AC

  • تک‌فاز 230 ولت AC

• قابلیت‌های نظارتی:

  • تشخیص اضافه‌جریان (Overcurrent)

  • تشخیص کم‌جریان (Undercurrent)

  • تشخیص قطع فاز

  • نظارت بر توالی فاز

• خروجی: 1C/O (یک کنتاکت تغییر وضعیت)

• توان سوئیچینگ: حداکثر 1250VA

• زمان تأخیر قابل تنظیم:

  • تأخیر راه‌اندازی: 1 تا 60 ثانیه

  • تأخیر تشخیص خطا: 0.1 تا 10 ثانیه

• نصب: مناسب برای ریل DIN 35 mm

• نمایش وضعیت: LED اعلام وضعیت تغذیه و خطا

• ابعاد استاندارد و مناسب برای تابلو برق (عرض حدود 35 میلی‌متر)

کاربردها

• کنترل و حفاظت پمپ‌های آب در سیستم‌های آبرسانی و فاضلاب

• تابلوهای فرمان و اتوماسیون صنعتی

• تأسیسات آبیاری و محیط‌های کشاورزی

• کنترل پمپ‌های تهویه، چیلر، برج خنک‌کن و پمپ‌های کوچک تا متوسط

• نظارت بر سلامت عملکرد موتور و تشخیص شرایط غیرعادی جریان

مزایا

• پوشش جریان مناسب 1 تا 10 آمپر برای اکثر پمپ‌های سبک و متوسط

• ترکیب چندین حفاظت در یک دستگاه

• نصب آسان روی ریل DIN

• دارای LED نمایشگر برای تشخیص سریع وضعیت و خطا

• تنظیم‌پذیری بالا در آستانه جریان و زمان تأخیر

• باعث افزایش عمر پمپ و کاهش استهلاک در محیط‌های صنعتی

مقایسه با محصولات مشابه

• نسبت به رله‌های ساده، RM35BA10 علاوه بر کنترل جریان، قطع فاز و توالی نادرست فاز را نیز تشخیص می‌دهد.

• در مقایسه با رله‌های تک‌منظوره، این مدل چند حفاظت همزمان را ارائه می‌دهد.

• دقت و کارایی آن نسبت به رله‌های محلی و ارزان‌قیمت بسیار بالاتر است، به‌ویژه در سامانه‌های حساس پمپ.

سوالات متداول

1. آیا این رله برای پمپ‌های تک‌فاز نیز کاربرد دارد؟
بله، این رله در ولتاژ تک‌فاز 230 ولت AC نیز قابل استفاده است.

2. آیا امکان تنظیم حساسیت جریان وجود دارد؟
بله، محدوده جریان بین 1 تا 10 آمپر کاملاً قابل تنظیم است.

3. آیا برای سیستم‌های سه‌فاز مناسب است؟
بله، رله RM35BA10 به‌طور کامل از سه‌فاز 208 تا 480 ولت AC پشتیبانی می‌کند.

4. آیا نصب آن روی تابلو برق سخت است؟
خیر، طراحی آن برای نصب سریع و استاندارد بر روی ریل DIN انجام شده است.

5. آیا این رله مناسب چاه‌های عمیق یا بوسترپمپ‌هاست؟
بله، در صورت تطبیق جریان پمپ با محدوده 1 تا 10 آمپر، گزینه‌ای بسیار مناسب است.

جمع‌بندی

رله RM35BA10 یک انتخاب حرفه‌ای برای حفاظت و کنترل پمپ‌ها در محیط‌های صنعتی، ساختمانی، آبرسانی و سایر سامانه‌های مبتنی بر موتور است. قابلیت تشخیص چندگانه خطا، تنظیم‌پذیری بالا، بدنه استاندارد و کیفیت ساخت اشنایدر، این محصول را به گزینه‌ای مطمئن برای استفاده در تابلوهای برق سایت برق آینده تبدیل می‌کند.
