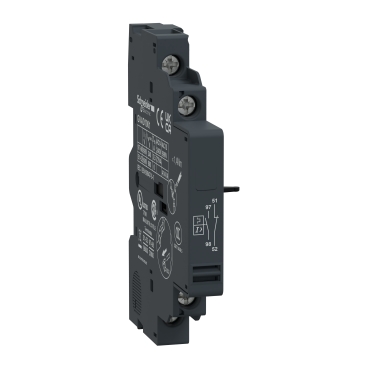

کنتاکت نشاندهنده خطا 1NO + کنتاکت کمکی 1NC از برند Schneider Electric یکی از مهمترین لوازم جانبی کلیدهای حرارتی سری GV2 و GV3 است که برای نمایش وضعیت عملکرد کلید و ارسال سیگنال خطا یا قطع به مدار فرمان مورد استفاده قرار میگیرد.
این قطعه کوچک ولی کاربردی، در کنار کلید حرارتی نصب میشود و با دقت بالا وضعیت مدار را در زمان بروز خطا یا تغییر حالت کلید به سیستم کنترل یا تابلو فرمان منتقل میکند.
کنتاکتهای کمکی و نشانگر خطا نقش بسیار مهمی در افزایش ایمنی، تسهیل مانیتورینگ و کنترل دقیق موتورهای الکتریکی دارند.
ویژگیهای فنی و مشخصات اصلی
-
برند: Schneider Electric
-
سری سازگار: GV2 و GV3
-
نوع قطعه: کنتاکت کمکی و نشانگر خطا
-
ترکیب کنتاکتها: 1 عدد باز (1NO) + 1 عدد بسته (1NC)
-
جریان نامی کاری: 6 آمپر در 230 ولت AC
-
ولتاژ کاری مجاز: تا 690 ولت AC
-
استاندارد: IEC/EN 60947-5-1
-
محل نصب: جانبی روی کلید حرارتی
-
نحوه عملکرد: اعلام وضعیت قطع، خطا یا اضافهبار
-
کاربرد: انتقال سیگنال وضعیت کلید به مدار فرمان یا PLC
این ماژول با طراحی جمعوجور و نصب سریع، سازگاری کاملی با کلیدهای حرارتی اشنایدر دارد و بدون نیاز به سیمکشی اضافی، بهراحتی در کنار کلید نصب میشود.
عملکرد و نحوه کار
کنتاکت نشاندهنده خطا و کمکی در واقع وضعیت کلید حرارتی را به مدار فرمان منتقل میکند.
هنگامی که کلید به علت اضافهبار یا اتصال کوتاه عمل میکند، تغییر وضعیت در تیغههای داخلی این ماژول باعث فعال شدن سیگنال هشدار یا قطع سیستم میشود.
-
کنتاکت 1NO (Normally Open): در حالت عادی باز است و هنگام قطع کلید بهدلیل خطا، بسته شده و سیگنال خطا را ارسال میکند.
-
کنتاکت 1NC (Normally Closed): در حالت عادی بسته است و هنگام بروز خطا باز میشود تا مدار فرمان یا آلارم قطع شود.
این عملکرد دوگانه باعث میشود اپراتور یا سیستم کنترل بهصورت لحظهای از وضعیت مدار مطلع شود و از بروز آسیبهای بعدی جلوگیری گردد.
کاربردها
کنتاکت نشاندهنده خطا 1NO + 1NC در انواع سیستمهای صنعتی، تابلوهای فرمان و اتوماسیون کاربرد دارد، از جمله:
-
نمایش وضعیت قطع یا خطا در تابلوهای برق
-
ارسال سیگنال به PLC یا سیستم مانیتورینگ
-
توقف خودکار موتور در صورت بروز خطا
-
اعلام هشدار نوری یا صوتی هنگام عملکرد حفاظتی کلید حرارتی
-
افزایش ایمنی مدارهای کنترلی در کارخانهها و کارگاههای صنعتی
این قطعه معمولاً در کنار کلیدهای حرارتی TeSys GV2 و GV3 نصب شده و نقش مکمل حیاتی در سیستمهای حفاظتی دارد.
مزایا و نقاط قوت
-
نصب آسان و سریع: بدون نیاز به ابزار خاص یا تغییر در ساختار تابلو.
-
عملکرد دقیق و مطمئن: اطلاعرسانی فوری از وضعیت خطا یا قطع مدار.
-
سازگاری کامل با کلیدهای حرارتی اشنایدر سری GV2 و GV3.
-
طراحی فشرده و ماژولار: اشغال حداقل فضا در تابلوهای برق.
-
کیفیت ساخت بالا: تولید با مواد مقاوم و تیغههای نقرهای ضد جرقه.
-
افزایش ایمنی سیستم: جلوگیری از تأخیر در تشخیص خطاهای الکتریکی.
-
قابلیت استفاده در مدار فرمان و سیستمهای اتوماسیون صنعتی.
نکات نصب و استفاده
-
پیش از نصب، برق تابلو را کاملاً قطع کنید.
-
ماژول را در محل مخصوص کنار کلید حرارتی نصب کرده و قفل کنید.
-
اتصالات سیمها را به ترمینالهای NO و NC متصل کنید.
-
عملکرد صحیح را با دکمه تست کلید حرارتی بررسی کنید.
-
از نصب درست و محکم اطمینان حاصل کنید تا لرزش باعث قطع اتصال نشود.
مقایسه با مدلهای مشابه
در مقایسه با برندهای دیگر، کنتاکت نشاندهنده خطای اشنایدر از نظر دقت عملکرد، کیفیت ساخت و دوام طولانی در سطح بالاتری قرار دارد.
این قطعه با کلیدهای حرارتی سری GV2 و GV3 کاملاً هماهنگ است و در محیطهای صنعتی با ارتعاش و نوسانات ولتاژ نیز عملکردی پایدار دارد.
طراحی ماژولار و سیستم نصب آسان آن باعث شده در پروژههای صنعتی، برقکاران حرفهای و طراحان تابلو برق از این برند بهعنوان انتخاب اول یاد کنند.
جمعبندی و خرید از برق آینده
کنتاکت نشاندهنده خطا 1NO + کنتاکت کمکی 1NC اشنایدر الکتریک برای کاربرانی طراحی شده است که به ایمنی بالا، دقت در مانیتورینگ و کنترل هوشمند مدارهای صنعتی اهمیت میدهند.
این ماژول با قابلیت نصب آسان، عملکرد دقیق و دوام بالا، یکی از ضروریترین لوازم جانبی برای کلیدهای حرارتی سری GV2 و GV3 محسوب میشود.
اگر بهدنبال محصولی اصلی، قابلاعتماد و سازگار با تجهیزات Schneider Electric هستید، این مدل بهترین انتخاب شماست.
فروشگاه برق آینده این محصول را با ضمانت اصالت کالا، قیمت مناسب و ارسال سریع عرضه میکند تا تجربهای مطمئن و حرفهای از خرید تجهیزات برق صنعتی داشته باشید.
