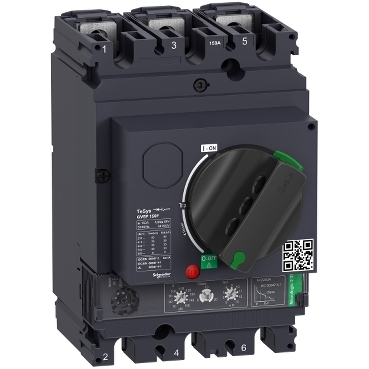

کليد حرارتی مغناطیسی اشنایدر الکتریک 70 تا 150 آمپر قدرت قطع 36 کیلو آمپر یکی از تجهیزات حرفهای و قابل اعتماد در زمینه حفاظت مدارهای صنعتی است که برای کنترل و ایمنی جریانهای متوسط و بالا طراحی شده است. این مدل با محدوده جریان قابل تنظیم بین 70 تا 150 آمپر و قدرت قطع بسیار بالای 36 کیلوآمپر، یکی از قدرتمندترین گزینههای موجود در ردهی کلیدهای اتوماتیک حرارتی–مغناطیسی به شمار میآید.
این کلید از سری تجهیزات صنعتی Schneider Electric بوده و با استفاده از فناوری حفاظتی پیشرفته خود، از مدار در برابر دو نوع خطای اصلی یعنی اضافهبار (حفاظت حرارتی) و اتصال کوتاه (حفاظت مغناطیسی) محافظت میکند.
ویژگیهای فنی و عملکرد
-
برند: Schneider Electric
-
نوع کلید: حرارتی–مغناطیسی (Thermal-Magnetic MCCB)
-
رنج جریان نامی: قابل تنظیم از 70 تا 150 آمپر
-
قدرت قطع: 36kA در ولتاژ نامی 415 ولت AC
-
تعداد پل: سه پل (Three Pole)
-
استاندارد: مطابق با IEC 60947-2
-
نوع نصب: روی ریل یا صفحه تابلو برق (Panel Mounting)
-
دسته عملکرد: دستی با قابلیت قفل ایمنی
این کلید مجهز به مکانیزم دقیق دوگانه است:
-
بخش حرارتی: برای تشخیص جریانهای اضافهبار طولانیمدت که باعث افزایش دمای مدار میشوند.
-
بخش مغناطیسی: برای قطع سریع مدار در برابر جریانهای بسیار بالا یا اتصال کوتاه لحظهای.
در نتیجه، دستگاه هم در برابر خطاهای تدریجی و هم در برابر خطاهای ناگهانی واکنش مؤثر نشان میدهد و امنیت مدار را در هر شرایطی تضمین میکند.
کاربردها
کلید حرارتی مغناطیسی اشنایدر الکتریک با توان بالا و طراحی صنعتی خود، برای کاربردهای متنوعی مناسب است، از جمله:
-
تابلوهای برق صنعتی و کارخانهای که نیاز به حفاظت در برابر جریانهای بالا دارند.
-
موتورهای الکتریکی بزرگ و پمپهای صنعتی با جریان کاری بالا.
-
سیستمهای تهویه و سرمایش (HVAC) با بارهای القایی سنگین.
-
تابلوهای اصلی برق (Main Distribution Boards) در ساختمانهای بزرگ و پروژههای تجاری.
-
مراکز داده و تجهیزات حساس صنعتی که نیاز به حفاظت دقیق و واکنش سریع دارند.
این کلید بهویژه در سیستمهایی که احتمال اتصال کوتاه شدید وجود دارد، عملکرد بسیار قابل اطمینان و سریع دارد.
مزایا
-
محافظت دوگانه حرارتی و مغناطیسی: ترکیب دو فناوری حفاظتی در یک دستگاه برای ایمنی کامل مدار.
-
قدرت قطع بالا (36kA): توانایی تحمل و قطع جریانهای شدید بدون آسیب به کلید یا تابلو.
-
قابلیت تنظیم جریان: انعطافپذیری در تنظیم بازه جریان متناسب با شرایط مدار.
-
طراحی مستحکم و صنعتی: ساختهشده از متریال مقاوم در برابر حرارت و سایش برای دوام طولانیمدت.
-
قابلیت نصب آسان: طراحی ماژولار برای نصب در انواع تابلوهای برق صنعتی.
-
سازگاری با تجهیزات جانبی اشنایدر: مانند رلههای حفاظتی، شنت تریپ، هندل قفلدار و تجهیزات کنترلی.
-
انطباق کامل با استانداردهای جهانی IEC: تضمین عملکرد ایمن و پایدار در شرایط مختلف کاری.
نحوه عملکرد
در هنگام عبور جریان بیش از حد مجاز، قسمت حرارتی کلید (بیمتال) بهتدریج گرم میشود و پس از مدتزمان مشخصی مدار را قطع میکند تا از اضافهبار جلوگیری شود.
اما اگر اتصال کوتاه یا جهش ناگهانی جریان رخ دهد، بخش مغناطیسی کلید فوراً فعال میشود و مدار را در کسری از ثانیه قطع میکند.
این عملکرد سریع و دقیق باعث میشود تجهیزات گرانقیمت صنعتی و کابلها در برابر آسیبهای شدید برقی محافظت شوند.
نکات نصب و ایمنی
-
نصب کلید باید توسط تکنسین برق متخصص انجام شود تا اتصالات بهدرستی برقرار گردد.
-
برای اطمینان از عملکرد صحیح، تنظیم جریان نامی متناسب با بار مدار الزامی است.
-
فاصله ایمنی در تابلو رعایت شود تا تهویه مناسب برای دفع حرارت فراهم گردد.
-
برای کنترل از راه دور، میتوان از تجهیزات جانبی مانند شنت تریپ یا آندرولتاژ تریپ استفاده کرد.
مقایسه با مدلهای مشابه
در مقایسه با کلیدهای 25 یا 36 کیلوآمپر برندهای دیگر، مدل 70 تا 150 آمپر اشنایدر با قدرت قطع واقعی و تستشده 36kA، ایمنی بسیار بالاتری ارائه میدهد.
علاوه بر آن، کیفیت ساخت، دوام قطعات داخلی و دقت در عملکرد حفاظتی این مدل، آن را به انتخاب اول مهندسان و تکنسینهای برق تبدیل کرده است.
جمعبندی و خرید از برق آینده
کلید حرارتی مغناطیسی اشنایدر الکتریک 70 تا 150 آمپر با قدرت قطع 36kA، ترکیبی از قدرت، دقت و دوام صنعتی است. این کلید برای سیستمهای برق با جریان بالا و حساسیت زیاد طراحی شده و قادر است مدار را در شرایط اضافهبار یا اتصال کوتاه بهصورت هوشمندانه و سریع قطع کند.
اگر به دنبال تجهیزی مطمئن، بادوام و مطابق با استانداردهای جهانی هستید، این مدل از برند Schneider Electric بهترین انتخاب برای شماست.
فروشگاه برق آینده این محصول را با ضمانت اصالت کالا، قیمت رقابتی، ارسال سریع و خدمات پس از فروش مطمئن عرضه میکند تا خیال شما از خریدی ایمن و حرفهای آسوده باشد.
