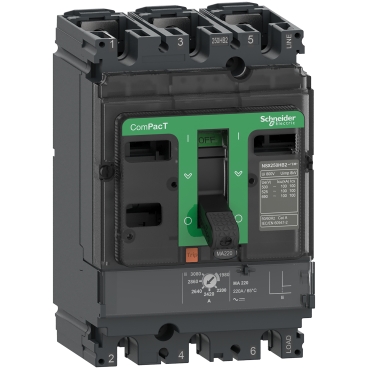

کلید اتوماتیک 150 آمپر سه پل 36kA با حفاظت I از برند معتبر اشنایدر الکتریک (Schneider Electric)، یکی از محصولات حرفهای سری ComPacT NSX است که برای حفاظت لحظهای (Instantaneous Protection) مدارهای قدرت طراحی شده است.
این مدل با قدرت قطع 36kA در ولتاژ 415 ولت AC، گزینهای ایدهآل برای حفاظت سریع در برابر اتصال کوتاه و جریانهای شدید ناگهانی به شمار میرود.
به دلیل نوع حفاظت «I»، این کلید برای مدارهایی مناسب است که سیستم حفاظت حرارتی جداگانه (مانند رله حرارتی) دارند و نیاز به قطع سریع جریانهای خطا دارند.
کیفیت ساخت بالا، طراحی فشرده و قابلیت اطمینان در عملکرد طولانیمدت، این محصول را به گزینهای ممتاز در تابلوهای صنعتی و تأسیساتی تبدیل کرده است.
عملکرد و کاربرد
کلید اتوماتیک 150 آمپر سه پل اشنایدر با حفاظت I (فقط مغناطیسی) برای مدارهایی طراحی شده که اضافهبار توسط دستگاههای دیگری کنترل میشود و تمرکز اصلی بر قطع سریع جریان اتصال کوتاه است.
در زمان وقوع خطای لحظهای یا جریان شدید، مکانیزم مغناطیسی داخلی در کسری از ثانیه مدار را قطع کرده و از آسیب به تجهیزات جلوگیری میکند.
کاربردهای اصلی:
-
تابلوهای اصلی و فرعی برق در پروژههای صنعتی
-
حفاظت خروجی ترانسفورماتور و ژنراتور
-
مدارهای موتور با رله حرارتی جداگانه
-
سیستمهای قدرت با احتمال جریانهای لحظهای بالا
-
تابلوهای توزیع و کنترل در کارخانجات و مراکز بزرگ صنعتی
ویژگیهای کلیدی
-
برند: Schneider Electric – ساخت فرانسه
-
سری: ComPacT NSX
-
نوع: کلید اتوماتیک فشرده (MCCB)
-
جریان نامی: 150 آمپر
-
تعداد پل: 3 پل (سهفاز)
-
قدرت قطع: 36kA در 415 ولت AC
-
واحد حفاظتی: I (فقط مغناطیسی – Instantaneous Protection)
-
ولتاژ کاری: تا 690 ولت AC
-
فرکانس کاری: 50/60 هرتز
-
استاندارد: IEC 60947-2
-
دمای کاری: از -25 تا +70 درجه سانتیگراد
-
نصب: روی صفحه تابلو یا ریل مخصوص
-
طراحی: ماژولار، مقاوم، با قابلیت افزودن تجهیزات جانبی
مزایا
-
قطع سریع جریان اتصال کوتاه در کسری از ثانیه
-
حفاظت کامل در برابر جریانهای لحظهای بالا
-
طراحی فشرده و مقاوم برای تابلوهای صنعتی
-
طول عمر الکتریکی و مکانیکی بسیار زیاد
-
قابلیت تنظیم سطح حساسیت مغناطیسی
-
سازگار با تجهیزات جانبی (کنتاکت کمکی، رله شنت، موتور درایو)
-
نصب آسان و نگهداری ساده
-
برند جهانی با کیفیت ساخت و ایمنی تضمینشده
مقایسه با محصولات مشابه
در مقایسه با کلیدهای TM-D یا LSoI، مدل I Protection مخصوص حفاظت لحظهای (Instantaneous) است و برای مدارهایی طراحی شده که کنترل اضافهبار جداگانه دارند.
در حالیکه TM-D برای اضافهبار نیز عمل میکند، مدل I تمرکز بالاتری بر سرعت قطع خطا دارد و برای کاربردهای صنعتی سنگین، مانند موتورهای بزرگ یا ترانسفورماتورها بسیار مناسب است.
قدرت قطع 36kA نیز نسبت به مدلهای اقتصادی بازار، سطح ایمنی بالاتری را در برابر جریانهای شدید فراهم میکند.
سؤالات متداول (FAQ)
حفاظت I به چه معناست؟
I مخفف Instantaneous Protection است؛ به این معنا که کلید فقط در برابر اتصال کوتاه و جریانهای لحظهای بالا از مدار محافظت میکند.
این کلید برای چه کاربردهایی مناسب است؟
برای مدارهایی که حفاظت اضافهبار توسط رله حرارتی انجام میشود، مانند موتورهای بزرگ، ترانسفورماتورها و ژنراتورها.
قدرت قطع 36kA چه اهمیتی دارد؟
نشاندهنده توانایی کلید در قطع جریان اتصال کوتاه تا 36 هزار آمپر بدون آسیب به مدار است.
آیا این مدل قابلیت افزودن تجهیزات جانبی دارد؟
بله، کاملاً با لوازم جانبی سری ComPacT مانند کنتاکت کمکی، شنت تریپ و موتور درایو سازگار است.
نصب آن چگونه انجام میشود؟
بهصورت مستقیم روی صفحه تابلو برق یا با استفاده از ریل مخصوص، با نصب سریع و ایمن انجام میشود.
جمعبندی و خرید از برق آینده
کلید اتوماتیک 150 آمپر سه پل 36kA با حفاظت I اشنایدر الکتریک، انتخابی ایدهآل برای سیستمهایی است که به حفاظت لحظهای، عملکرد سریع و ایمنی بالا نیاز دارند.
این کلید با طراحی فشرده، دقت در عملکرد و قابلیت اطمینان بالا، از مدارهای قدرت در برابر اتصال کوتاه محافظت کرده و در پروژههای صنعتی سنگین عملکردی بینقص ارائه میدهد.
برای خرید کلید اتوماتیک 150 آمپر اشنایدر الکتریک با بهترین قیمت، ضمانت اصالت کالا، ارسال سریع و خدمات پس از فروش مطمئن، فروشگاه برق آینده بهترین انتخاب شماست.
