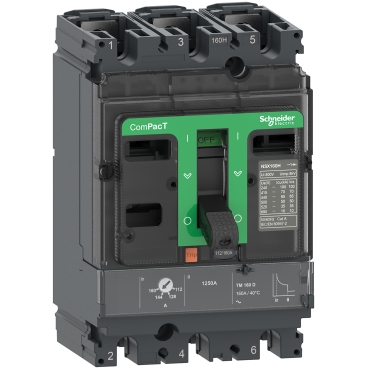

کلید اتوماتیک 100 آمپر سه پل 50kA حفاظت TM-D اشنایدر الکتریک

کلید اتوماتیک 100 آمپر سه پل 50kA حفاظت TM-D اشنایدر الکتریک

کلید اتوماتیک 100 آمپر سه پل 50kA حفاظت TM-D اشنایدر الکتریک یکی از تجهیزات حفاظتی قدرتمند برند Schneider Electric است که برای کنترل، حفاظت و ایمنی مدارهای قدرت صنعتی طراحی شده است.
این کلید از نوع MCCB (Molded Case Circuit Breaker) بوده و از سیستم حفاظتی TM-D (Thermal Magnetic Adjustable) بهره می‌برد که مدار را در برابر اضافه‌بار، اتصال کوتاه و جریان‌های لحظه‌ای بالا محافظت می‌کند.

با قدرت قطع 50kA و طراحی مهندسی‌شده، این مدل از سری Compact اشنایدر یکی از گزینه‌های برتر برای تابلو برق‌های صنعتی و پروژه‌های توزیع توان متوسط تا سنگین محسوب می‌شود.

عملکرد و کاربرد

کلید اتوماتیک 100 آمپر سه پل 50kA حفاظت TM-D اشنایدر الکتریک به‌صورت هوشمند مدار را در برابر اضافه‌بار تدریجی و خطاهای شدید جریان محافظت می‌کند.
این کلید از دو مکانیزم حفاظتی اصلی تشکیل شده است:

• حفاظت حرارتی (Thermal): واکنش تدریجی در برابر جریان‌های بیش از حد مجاز در مدت زمان طولانی، برای جلوگیری از آسیب به کابل و تجهیزات.

• حفاظت مغناطیسی (Magnetic): واکنش لحظه‌ای در برابر اتصال کوتاه یا جهش ناگهانی جریان، جهت جلوگیری از آسیب شدید.

به دلیل قابلیت تنظیم جریان، می‌توان حساسیت کلید را متناسب با نوع مدار و مصرف‌کننده تنظیم کرد تا بالاترین سطح اطمینان حاصل شود.

کاربردهای اصلی:

• تابلو برق‌های صنعتی و ساختمانی

• سیستم‌های کنترل و توزیع برق

• خطوط تغذیه موتور و پمپ

• پروژه‌های تأسیساتی و کارخانه‌ها

• مراکز داده و واحدهای تولیدی

ویژگی‌های کلیدی

• برند: Schneider Electric – ساخت فرانسه

• نوع: کلید اتوماتیک (MCCB) سه پل

• مدل حفاظتی: TM-D (Thermal Magnetic Adjustable)

• جریان نامی: 100 آمپر

• قدرت قطع: 50kA

• تعداد پل: 3 پل (Three Pole)

• نوع حفاظت: حرارتی و مغناطیسی قابل تنظیم

• ولتاژ کاری: تا 690 ولت AC

• قابلیت تنظیم جریان: بله

• بدنه: مقاوم در برابر حرارت، رطوبت و ضربه

• استاندارد: IEC 60947-2

• نصب: ماژولار، مناسب برای تابلو برق‌های صنعتی

• مکانیزم عملکرد: دستی و خودکار با قطع سریع در زمان خطا

مزایا

• حفاظت کامل در برابر اضافه‌بار و اتصال کوتاه

• قابلیت تنظیم جریان برای هماهنگی با نوع بار

• قدرت قطع بسیار بالا (50kA) برای مدارهای سنگین

• طراحی فشرده با دوام بالا و عمر طولانی

• عملکرد سریع و پایدار در شرایط دمایی مختلف

• افزایش ایمنی شبکه برق و کاهش خطر آتش‌سوزی

• نصب آسان و سازگاری با تجهیزات جانبی اشنایدر

• تایید شده مطابق استاندارد جهانی IEC 60947-2

مقایسه با محصولات مشابه

در مقایسه با مدل‌های معمولی، کلید اتوماتیک 100 آمپر سه پل 50kA حفاظت TM-D اشنایدر الکتریک از نظر قدرت قطع، کیفیت ساخت و دقت عملکرد حفاظتی در سطح بالاتری قرار دارد.
مدل‌های پایه معمولاً دارای قدرت قطع پایین‌تر (مثلاً 25 یا 36kA) هستند، اما این مدل با قدرت قطع 50kA برای شبکه‌هایی با جریان خطای بالا و شرایط صنعتی سنگین بسیار مناسب‌تر است.

همچنین وجود واحد TM-D با قابلیت تنظیم حرارتی و مغناطیسی باعث می‌شود این کلید در مقایسه با نمونه‌های ثابت، انعطاف‌پذیری بیشتری در حفاظت مدار داشته باشد.

سوالات متداول (FAQ)

۱. منظور از TM-D چیست؟
TM-D مخفف Thermal Magnetic – Adjustable است و نشان‌دهنده کلیدی است که دارای حفاظت حرارتی و مغناطیسی قابل تنظیم است.

۲. قدرت قطع 50kA یعنی چه؟
یعنی کلید می‌تواند جریان خطای تا 50,000 آمپر را بدون آسیب به خود یا مدار قطع کند.

۳. آیا این مدل برای موتور مناسب است؟
بله، برای حفاظت مدارهای تغذیه موتورهای صنعتی با جریان تا 100 آمپر بسیار مناسب است.

۴. آیا امکان تنظیم جریان وجود دارد؟
بله، واحد TM-D اجازه می‌دهد پارامترهای حرارتی و مغناطیسی متناسب با مدار تنظیم شوند.

۵. آیا نصب آن پیچیده است؟
خیر، طراحی ماژولار دارد و نصب آن به‌صورت ساده و ایمن در تابلو برق انجام می‌شود.

جمع‌بندی و خرید از برق آینده

کلید اتوماتیک 100 آمپر سه پل 50kA حفاظت TM-D اشنایدر الکتریک با قدرت قطع بسیار بالا، طراحی مقاوم و حفاظت قابل تنظیم، یکی از مطمئن‌ترین گزینه‌ها برای مدارهای قدرت در صنایع و ساختمان‌ها است.
این محصول با واحد حفاظتی TM-D، عملکرد سریع و قابل تنظیم را در هر شرایط کاری تضمین می‌کند.

برای خرید محصول اورجینال Schneider Electric با بهترین قیمت، ضمانت اصالت کالا، ارسال سریع و پشتیبانی تخصصی، فروشگاه برق آینده انتخابی حرفه‌ای و مطمئن برای مهندسان و پیمانکاران برق است.
