معرفی

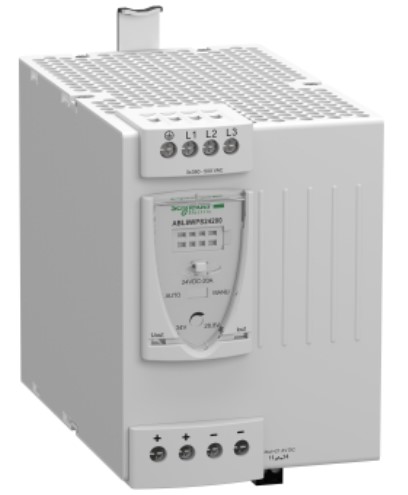

منبع تغذیه سوئیچینگ تنظیم‌شده ABL8WPS24200 از Schneider Electric، بخشی از خانواده Phaseo / Modicon است که با ورودی ۳ فاز ۳۸۰–۵۰۰ ولت AC و خروجی ۲۴ ولت DC با جریان ۲۰ آمپر طراحی شده است. این مدل برای تأمین برق DC در سیستم‌های اتوماسیون صنعتی با بار بالا و نیاز به پایداری زیاد بسیار مناسب است. Schneider Electric

ویژگی‌های فنی

• ولتاژ ورودی اسمی: 380 … 500V AC، سه فاز (L1, L2, L3)

• محدوده ورودی قابل قبول: 320 … 550V AC

• توان نامی: 480 وات

• ولتاژ خروجی: 24V DC

• جریان خروجی: 20 آمپر

• راندمان: حدود ۹۲٪

• جریان راه‌اندازی (Inrush): 25 آمپر

• تنظیم خروجی: ولتاژ قابل تنظیم از 24 تا 28.8 ولت

• حفاظت خروجی:

  • اضافه‌بار: ریست دستی یا خودکار

  • اتصال کوتاه: ریست دستی یا خودکار

  • ولتاژ بیش از حد (OV): قطع در حدود 30–32 ولت، ریست دستی

  • حفاظت حرارتی: ریست خودکار در دمای بالا

• ترمینال‌ها: بلوک ترمینال پیچ‌خور (Removable screw terminal) برای ورودی و خروجی

• نصب: روی ریل DIN (عرض ~95 میلی‌متر)

کاربردها و مزایا

کاربردها:

• تابلوهای اتوماسیون صنعتی، برای تأمین تغذیه 24V DC

• سیستم‌هایی با بار بالا (تا 20A) مثل PLCها، ورودی/خروجی کنترلی، ماژول‌های بزرگ

• محیط‌های صنعتی که تغذیه سه‌فاز دارند

• شبکه‌هایی که نیاز به منبع DC با قابلیت تحمل جریان پیک دارند

• کاربردهای حساس که نیاز به راه‌اندازی مجدد خودکار پس از خطا دارند

مزایا:

1. ورودی سه‌فاز گسترده — مناسب نصب در تابلوهایی با تغذیه 380–500V AC.

2. توان بالا (480W) — امکان تأمین جریان زیاد DC برای بارهای سنگین.

3. رزرو جریان / Boost — تأمین جریان لحظه‌ای بیش از حد نامی برای راه‌اندازی بار.

4. پایداری خروجی و تنظیم ولتاژ — امکان تنظیم خروجی برای جبران افت ولتاژ در سیم‌کشی تابلو.

5. حفاظت کامل خروجی — اضافه‌بار، اتصال کوتاه، OV/UV و حفاظت حرارتی برای ایمنی بالا.

6. راندمان بالا — اتلاف انرژی کم و عملکرد مناسب در بار کامل.

7. نصب ساده در تابلو — طراحی مناسب برای ریل DIN و فضای محدود.

جمع‌بندی

پاور منبع ABL8WPS24200 از Schneider Electric یک منبع تغذیه صنعتی بسیار قدرتمند و حرفه‌ای است که برای سیستم‌هایی با نیاز به جریان DC قابل توجه (تا 20 آمپر) طراحی شده است. با ورودی سه‌فاز، محافظت کامل، عملکرد “boost” برای تأمین جریان اضافی، و راندمان بالا، این مدل گزینه‌ای ایده‌آل برای تابلوهای اتوماسیون و کنترل صنعتی است که به تغذیه 24V پرقدرت، پایدار و ایمن نیاز دارند.
