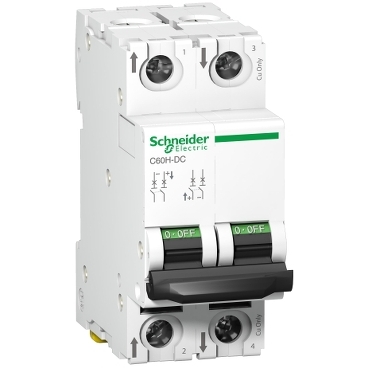

کلید مینیاتوری اشنایدر A9N61533

کلید مینیاتوری اشنایدر A9N61533

کلید مینیاتوری A9N61533 از سری Acti9 C60H-DC یک کلید حفاظتی دوپل (2P) با جریان نامی ۲۵ آمپر و منحنی قطع C است که برای حفاظت مدارهای جریان مستقیم (DC) در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این کلید با مکانیزم حرارتی-مغناطیسی و ظرفیت قطع بالا برای شبکه‌های DC تا ۵۰۰ V DC مناسب بوده و انتخابی مطمئن برای کاربردهای صنعتی، کنترل، حمل‌ونقل و سیستم‌های خورشیدی است.

لینک رسمی محصول در سایت اشنایدر

ویژگی‌های فنی

• نوع محصول: کلید مینیاتوری (MCB) مخصوص DC
• سری: Acti9 C60H-DC
• کد فنی: A9N61533
• تعداد پل: 2P
• جریان نامی: 25 آمپر
• منحنی قطع: C
• مکانیزم قطع: حرارتی-مغناطیسی
• نوع شبکه: جریان مستقیم (DC)
• ولتاژ نامی کاری: 500 V DC
• ظرفیت قطع اتصال کوتاه (Icu):

• 10kA @ 440 V DC

• 6kA @ 500 V DC

• تا 20kA @ 220-250 V DC در برخی استانداردها
  • استانداردها: EN/IEC 60947-2
  • درجه حفاظت: IP20
  • نصب: ریل DIN استاندارد
  • نشانگر وضعیت تماس ON/OFF و موقعیت تریپ
  • عرض: 4 ماژول ۹ mm

کاربردها

• حفاظت مدارهای جریان مستقیم (DC) در تابلوهای کنترل و توزیع
• سیستم‌های انرژی‌های تجدیدپذیر مثل پنل‌های خورشیدی
• کاربردهای صنعتی و اتوماسیون با منبع تغذیه DC
• حمل‌ونقل و مخابرات که نیاز به حفاظت DC دارند
• حفاظت بارهای DC با جریان تا 25 آمپر

مزایا

• طراحی تخصصی برای مدارهای DC با استانداردهای جهانی
• ظرفیت قطع بالا و عملکرد مطمئن در ولتاژهای DC تا 500 V
• مناسب برای کاربردهای صنعتی، خورشیدی و کنترل DC
• نصب سریع روی ریل DIN و ابعاد جمع‌وجور
• مقاومت مکانیکی و عمر طولانی طراحی شده

مقایسه با محصولات مشابه

در مقایسه با کلیدهای AC استاندارد (iC60)، این کلید با طراحی اختصاصی برای جریان مستقیم DC عملکرد ایمن‌تری در ولتاژهای بالا ارائه می‌دهد و هنگام قطع جریان DC که قوس معمولاً پایدارتر است، قابلیت قطع مؤثر و قابل‌اعتمادتری دارد.

سوالات متداول

1. این کلید برای چه نوع شبکه‌ای طراحی شده است؟
   این مدل به‌طور خاص برای حفاظت در مدارهای جریان مستقیم (DC) طراحی شده است.

2. ظرفیت قطع اتصال کوتاه آن چقدر است؟
   تا 10 kA در 440 V DC و 6 kA در 500 V DC مطابق استاندارد IEC/EN 60947-2.

3. آیا این کلید برای سیستم‌های خورشیدی مناسب است؟
   بله، طراحی DC باعث می‌شود برای حفاظت در سیستم‌های خورشیدی و تجدیدپذیر عالی باشد.

4. منحنی C به چه معناست؟
   منحنی C به معنای قطع در برابر جریان‌های هجومی متوسط است که برای بارهای معمول DC مناسب است.

5. چگونه نصب می‌شود؟
   به‌صورت استاندارد روی ریل DIN نصب می‌شود.

جمع‌بندی

کلید مینیاتوری A9N61533 اشنایدر الکتریک سری Acti9 C60H-DC با جریان نامی ۲۵ آمپر و منحنی قطع C، راهکاری حرفه‌ای و تخصصی برای حفاظت در مدارهای DC است. طراحی استاندارد، ظرفیت قطع بالا و انطباق با استانداردهای جهانی، این محصول را به انتخابی قابل‌اعتماد برای سیستم‌های خورشیدی، کاربردهای صنعتی DC و تابلوهای کنترل تبدیل کرده است.
