کلید مینیاتوری اشنایدر A9K24216

کلید مینیاتوری اشنایدر A9K24216

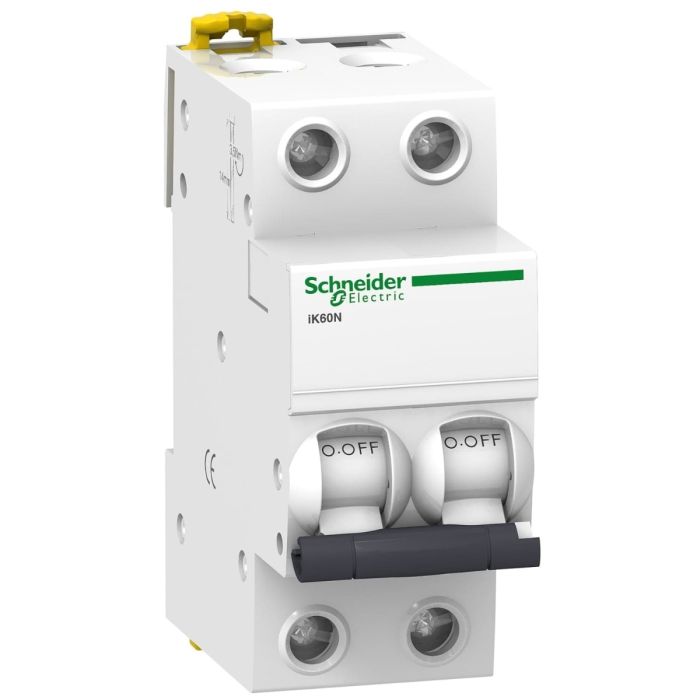

Schneider Electric A9K24216 از سری Acti9 iK60N شرکت Schneider Electric یک کلید مینیاتوری دوپل (2P) با جریان نامی 16 آمپر و منحنی قطع C است که برای حفاظت مدارهای توزیع برق AC در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این کلید با استفاده از تکنولوژی حرارتی–مغناطیسی و کیفیت ساخت بالا، گزینه‌ای قابل‌اطمینان برای سیستم‌های توزیع برق در پروژه‌های مسکونی، تجاری و صنعتی سبک محسوب می‌شود — با عملکرد سریع در صورت خطا و نصب ساده روی ریل DIN.

لینک رسمی محصول در سایت اشنایدر

ویژگی‌های فنی

• نوع محصول: کلید مینیاتوری (MCB) با تکنولوژی حرارتی–مغناطیسی
• سری: Acti9 iK60N
• تعداد پل: 2P
• جریان نامی: 16 آمپر
• منحنی قطع: C (قطع در برابر جریان‌های هجومی متوسط)
• ولتاژ نامی کاری: 230/400V AC
• فرکانس: 50/60 Hz
• ظرفیت قطع اتصال کوتاه: 6000A Icn مطابق EN/IEC 60898-1
• استانداردها: EN/IEC 60898-1
• درجه حفاظت: IP20
• نوع نصب: ریل DIN استاندارد
• ابعاد: ارتفاع ≈85 mm × عرض ≈36 mm × عمق ≈78.5 mm
• وزن: ≈200 g
• تعداد ماژول: 4 ماژول 9 mm
• نشانگر وضعیت: ON/OFF indication برای نمایش وضعیت قطع/وصل

کاربردها

• حفاظت مدارهای توزیع دوپل و تک‌فاز در تابلوهای برق عمومی و تجاری
• سیستم‌های روشنایی، پریزها و بارهای عمومی تا 16 آمپر
• حفاظت در برابر اضافه‌بار و اتصال کوتاه در پروژه‌های مسکونی و صنعتی سبک
• محافظت از مدارها در سیستم‌های توزیع AC با تقاضای حفاظت استاندارد

مزایا

• عملکرد مطمئن در برابر اضافه‌بار و اتصال کوتاه
• طراحی جمع‌وجور مناسب برای تابلوهای برق مدولار و استاندارد DIN
• ظرفیت قطع بالا مطابق استانداردهای بین‌المللی
• نصب سریع و آسان برای پروژه‌های جدید و ارتقا سیستم‌های موجود
• مناسب برای محیط‌های مسکونی و تجاری سبک با نیاز به قطع و ایمنی مطمئن

مقایسه با محصولات مشابه

در مقایسه با کلیدهای مینیاتوری با منحنی B، مدل Acti9 iK60N A9K24216 با منحنی C برای بارهایی با جریان هجومی متوسط مناسب‌تر است و دیرتر قطع می‌شود، که برای مدارهای عمومی و روشنایی کاربردی‌تر است. نسبت به مدل‌های با منحنی D، قطع زودتری داشته و برای بارهای با جریان‌های بسیار هجومی طراحی نشده است.

سوالات متداول

1. منحنی C چه کاربردی دارد؟
   منحنی C برای بارهایی با جریان هجومی متوسط طراحی شده و نسبت به منحنی B دیرتر قطع می‌کند.

2. این کلید برای چه نوع مدارهایی مناسب است؟
   این مدل برای مدارهای توزیع AC در محیط‌های مسکونی، تجاری و صنعتی سبک مناسب است.

3. ظرفیت قطع اتصال کوتاه چقدر است؟
   تا 6000 آمپر Icn مطابق EN/IEC 60898-1.

4. آیا این کلید مناسب مصارف روشنایی است؟
   بله — مناسب برای روشنایی و بارهای عمومی تا 16 آمپر است.

5. چگونه نصب می‌شود؟
   به‌صورت استاندارد روی ریل DIN نصب می‌شود.

جمع‌بندی

کلید مینیاتوری A9K24216 اشنایدر الکتریک سری Acti9 iK60N با جریان نامی 16 آمپر و منحنی قطع C، یک راهکار کاربردی، استاندارد و مطمئن برای حفاظت مدارهای توزیع برق کم‌ولتاژ است. نصب آسان روی ریل DIN، ظرفیت قطع مناسب، عملکرد پایدار و انطباق با استانداردهای جهانی باعث می‌شود این محصول برای پروژه‌های توزیع در تابلوهای برق مسکونی، تجاری و صنعتی سبک انتخابی قابل‌اعتماد باشد.
