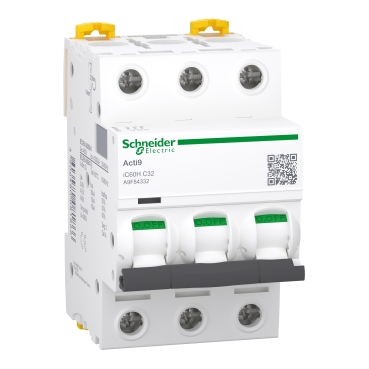

کلید مینیاتوری اشنایدر A9F84332
کلید مینیاتوری A9F84332 از سری Acti9 iC60H اشنایدر الکتریک یک کلید حفاظتی سهپل (3P) با جریان نامی 32 آمپر و منحنی قطع C است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با عملکرد حرارتی–مغناطیسی و کیفیت ساخت بالا، گزینهای مناسب برای تابلوهای برق سهفاز، سیستمهای توزیع برق و کاربردهای صنعتی عمومی به شمار میرود.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
• نوع محصول: کلید مینیاتوری (MCB)
• سری: Acti9 iC60H
• کد فنی: A9F84332
• تعداد پل: 3P
• جریان نامی: 32 آمپر
• منحنی قطع: C
• مکانیزم قطع: حرارتی–مغناطیسی
• ولتاژ نامی کاری: تا 400 ولت AC
• ظرفیت قطع اتصال کوتاه: تا 10 kA مطابق استاندارد IEC/EN 60898‑1 و تا 30 kA در ولتاژهای پایینتر مطابق IEC/EN 60947‑2
• استانداردها: IEC/EN 60898‑1 و IEC/EN 60947‑2
• تعداد مدول: 6 × 9 mm
• درجه حفاظت: IP20
• نوع نصب: ریل DIN استاندارد
• نشانگر وضعیت قطع (VisiTrip)
• وزن تقریبی: 0.375 kg
کاربردها
• حفاظت مدارهای سهفاز در تابلوهای برق صنعتی و تجاری
• حفاظت خطوط خروجی و بخشهای فرعی
• جلوگیری از اضافهبار و اتصال کوتاه
• حفاظت در سیستمهای توزیع برق با بار متوسط
• کاربردهای عمومی صنعتی که نیاز به حفاظت مطمئن دارند
مزایا
• عملکرد پایدار و قابلاعتماد برای مدارهای سهفاز
• مناسب برای بارهای با جریان نامی 32 آمپر
• نصب سریع و آسان روی ریل DIN
• دارای نشانگر وضعیت قطع جهت شناسایی سریع خطا
• کیفیت ساخت بالا و دوام طولانی
• تطابق کامل با استانداردهای بینالمللی
مقایسه با محصولات مشابه
در مقایسه با کلیدهای مینیاتوری با منحنی B، مدل iC60H با منحنی C مانند این محصول برای جریانهای هجومی متوسط عملکرد بهتری دارد و برای کاربردهای عمومی صنعتی و سهفاز گزینهای مطمئنتر محسوب میشود. همچنین نسبت به مدلهای با جریان نامی بالاتر، کنترل بهینهتر و حفاظت مؤثرتر در برابر اضافهبار و اتصال کوتاه فراهم میکند.
سوالات متداول
-
منحنی C چیست؟
منحنی C نوع مشخصه قطع حرارتی–مغناطیسی است که در برابر جریانهای هجومی متوسط دیرتر قطع میکند و برای کاربردهای صنعتی عمومی مناسب است. -
آیا این کلید برای شبکههای سهفاز مناسب است؟
بله، این مدل سهپل برای حفاظت مدارهای سهفاز طراحی شده است. -
نوع حفاظت این کلید چیست؟
حفاظت حرارتی در برابر اضافهبار و حفاظت مغناطیسی در برابر اتصال کوتاه دارد. -
این کلید چگونه نصب میشود؟
بهصورت استاندارد روی ریل DIN در تابلو برق نصب میشود. -
آیا این مدل استانداردهای جهانی را پاس میکند؟
بله، مطابق استانداردهای IEC/EN 60898‑1 و IEC/EN 60947‑2 طراحی و تولید شده است.
جمعبندی
کلید مینیاتوری A9F84332 اشنایدر الکتریک سری Acti9 iC60H با جریان نامی 32 آمپر و منحنی قطع C، راهکاری حرفهای و قابلاعتماد برای حفاظت مدارهای سهفاز، سیستمهای توزیع برق و تابلوهای برق صنعتی است. کیفیت ساخت بالا، عملکرد پایدار و تطابق با استانداردهای جهانی، این محصول را به انتخابی مطمئن برای کاربردهای عمومی و صنعتی تبدیل کرده است.
