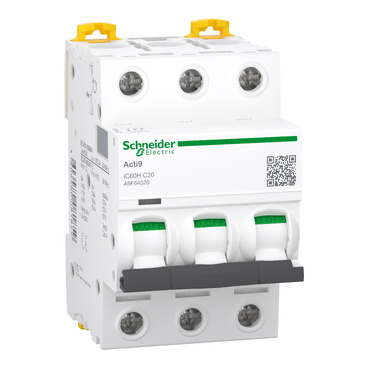

کلید مینیاتوری اشنایدر A9F84320

کلید مینیاتوری اشنایدر A9F84320

کلید مینیاتوری A9F84320 از سری Acti9 iC60H اشنایدر الکتریک یک کلید حفاظتی سه‌پل (3P) با جریان نامی 20 آمپر و منحنی قطع C است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این کلید با مکانیزم حرارتی–مغناطیسی و کیفیت ساخت بالا، گزینه‌ای مناسب برای تابلوهای برق سه‌فاز، سیستم‌های توزیع برق و کاربردهای صنعتی عمومی محسوب می‌شود.

لینک رسمی محصول در سایت اشنایدر

ویژگی‌های فنی

• نوع محصول: کلید مینیاتوری (MCB)
• سری: Acti9 iC60H
• کد فنی: A9F84320
• تعداد پل: 3P
• جریان نامی: 20 آمپر
• منحنی قطع: C
• مکانیزم قطع: حرارتی–مغناطیسی
• ولتاژ نامی کاری: تا 400 ولت AC
• ظرفیت قطع اتصال کوتاه: تا 10 kA مطابق IEC/EN 60898-1
• استانداردها: IEC/EN 60898-1 و IEC/EN 60947-2
• درجه حفاظت: IP20
• نوع نصب: ریل DIN استاندارد
• نشانگر وضعیت قطع
• ابعاد: تقریباً 85 × 54 × 78.5 mm
• وزن تقریبی: حدود 0.375 kg

کاربردها

• حفاظت مدارهای سه‌فاز در تابلوهای برق صنعتی و تجاری
• حفاظت خطوط خروجی و بخش‌های فرعی
• جلوگیری از اضافه‌بار و اتصال کوتاه
• مناسب برای سیستم‌های توزیع برق با بار متوسط
• کاربردهای عمومی صنعتی که نیاز به حفاظت مطمئن دارند

مزایا

• عملکرد پایدار و قابل‌اعتماد در شرایط کاری مختلف
• مناسب برای بارهای سه‌فاز با جریان نامی 20 آمپر
• نصب سریع و آسان روی ریل DIN
• دارای نشانگر وضعیت قطع برای تشخیص خطا
• کیفیت ساخت بالا و تطابق با استانداردهای بین‌المللی

مقایسه با محصولات مشابه

در مقایسه با کلیدهای مینیاتوری با منحنی B، مدل‌های با منحنی C مانند این محصول برای جریان‌های هجومی متوسط عملکرد قطع بهتری ارائه می‌دهند و برای کاربردهای صنعتی عمومی و شبکه‌های سه‌فاز مناسب‌تر هستند.

سوالات متداول

1. منحنی C چیست؟
   منحنی C مشخصه قطع حرارتی–مغناطیسی دارد که برای جریان‌های هجومی متوسط طراحی شده و نسبت به منحنی B دیرتر قطع می‌کند.

2. آیا این کلید برای شبکه‌های سه‌فاز مناسب است؟
   بله، این مدل سه‌پل برای حفاظت مدارهای سه‌فاز طراحی شده است.

3. نوع حفاظت این کلید چیست؟
   حفاظت حرارتی برای اضافه‌بار و حفاظت مغناطیسی برای اتصال کوتاه را فراهم می‌کند.

4. این کلید چگونه نصب می‌شود؟
   به‌صورت استاندارد روی ریل DIN در تابلو برق نصب می‌شود.

5. آیا این مدل استانداردهای جهانی را پاس می‌کند؟
   بله، مطابق با استانداردهای IEC/EN 60898-1 و IEC/EN 60947-2 طراحی و تولید شده است.

جمع‌بندی

کلید مینیاتوری A9F84320 اشنایدر الکتریک سری Acti9 iC60H با جریان نامی 20 آمپر و منحنی قطع C، راهکاری حرفه‌ای و قابل‌اعتماد برای حفاظت مدارهای سه‌فاز، سیستم‌های توزیع و تابلوهای برق صنعتی است. کیفیت ساخت بالا، عملکرد پایدار و تطابق با استانداردهای بین‌المللی، این محصول را به انتخابی مناسب برای کاربردهای عمومی صنعتی و تجاری تبدیل کرده است.
