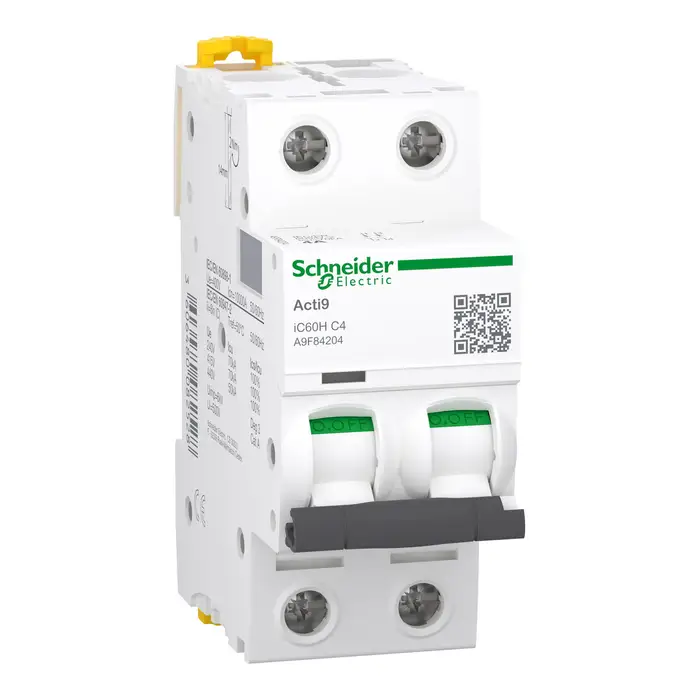

کلید مینیاتوری اشنایدر A9F84204
کلید مینیاتوری A9F84204 از سری Acti9 iC60H اشنایدر الکتریک یک کلید حفاظتی دوپل (2P) با جریان نامی ۴ آمپر و منحنی قطع C است که برای حفاظت مدارهای برق در برابر اضافهبار و اتصال کوتاه طراحی شده و در سیستمهای توزیع AC و DC کاربرد دارد. این کلید با مکانیزم حرارتی-مغناطیسی و انطباق با استانداردهای بینالمللی، انتخابی استاندارد و قابلاعتماد برای تابلوهای برق توزیع، کنترل و روشنایی در کاربردهای صنعتی و ساختمانها محسوب میشود.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
• نوع محصول: کلید مینیاتوری (MCB)
• سری: Acti9 iC60H
• کد فنی: A9F84204
• تعداد پل: 2P
• جریان نامی: 4 آمپر
• منحنی قطع: C
• مکانیزم قطع: حرارتی–مغناطیسی
• ولتاژ نامی کاری: ~220/440V AC / تا ~125V DC (شبکههای AC و DC)
• ظرفیت قطع اتصال کوتاه:
– 10000A Icn مطابق EN/IEC 60898-1 @ 400V AC
– 70kA Icu مطابق EN/IEC 60947-2 @ 220–240 V AC
• استانداردها: IEC/EN 60898-1 و IEC/EN 60947-2
• نشانگر وضعیت قطع: VisiTrip برای تشخیص سریع خطا
• مکانیسم ایمنی VisiSafe برای تضمین باز بودن کامل تماسها در زمان سرویس
• نصب: استاندارد ریل DIN 35 mm (Clip-on)
• عرض: 4 ماژول (36 mm)
• درجه حفاظت: IP20 (داخل تابلو)
• دوام: 20000 سیکل مکانیکی و 10000 سیکل الکتریکی
کاربردها
• حفاظت مدارهای توزیع برق در تابلوهای صنعتی، تجاری و مسکونی
• حفاظت کابلها و تجهیزات AC و DC
• سیستمهای روشنایی و بارهای عمومی
• تابلوهای کنترل و فرمان
• بخشهای توزیع برق در ساختمانها و کارگاهها
مزایا
• عملکرد پایدار و قابلاعتماد در شرایط کاری مختلف
• مناسب برای بارهای با جریان هجومی متوسط بهدلیل منحنی C
• نشانگر VisiTrip برای تشخیص سریع محل خطا
• مکانیزم ایمنی VisiSafe برای نگهداری ایمن
• نصب آسان روی ریل DIN استاندارد
• انطباق کامل با استانداردهای بینالمللی IEC/EN
مقایسه با محصولات مشابه
در مقایسه با کلیدهایی با منحنی B، مدل با منحنی C دیرتر در برابر جریانهای هجومی معمولی قطع میکند، که برای مدارهای با بارهای عمومی تا سنگین یا دارای جریان راهاندازی متوسط مناسبتر است؛ در حالی که منحنی B برای بارهای سبکتر کاربرد دارد.
سوالات متداول
-
منحنی C چه تفاوتی با منحنی B دارد؟
منحنی C تحمل بیشتری در برابر جریانهای هجومی دارد و دیرتر قطع میکند. -
آیا این کلید برای DC مناسب است؟
بله — این مدل با پشتیبانی از شبکههای AC و DC طراحی شده است، اما در کاربردهای AC رایجتر است. -
چگونه نصب میشود؟
بهصورت استاندارد روی ریل DIN 35 mm نصب میشود. -
آیا این کلید دارای نشانگر وضعیت است؟
بله — دارای نشانگر VisiTrip برای تشخیص سریع خطاست. -
چه استانداردهایی را پشتیبانی میکند؟
این کلید با استانداردهای IEC/EN 60898-1 و IEC/EN 60947-2 انطباق دارد.
جمعبندی
کلید مینیاتوری A9F84204 از سری Acti9 iC60H با جریان نامی ۴ آمپر و منحنی قطع C، راهکاری استاندارد و قابلاعتماد برای حفاظت مدارهای توزیع برق AC و DC در تابلوهای صنعتی، تجاری و مسکونی است. ویژگیهایی مانند نشانگر وضعیت، مکانیزم ایمنی VisiSafe، دوام بالا و انطباق با استانداردهای بینالمللی، این محصول را به انتخابی مناسب برای پروژههای برق قدرت و کنترل تبدیل کرده است.
