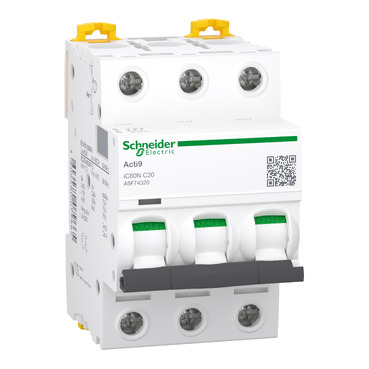

کلید مینیاتوری اشنایدر A9F74320
کلید مینیاتوری A9F74320 از سری Acti9 iC60N اشنایدر الکتریک یک کلید حفاظتی سهپل (3P) با جریان نامی 20 آمپر و منحنی قطع C است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با عملکرد حرارتی–مغناطیسی و کیفیت ساخت بالا، گزینهای مناسب برای تابلوهای برق سهفاز، سیستمهای توزیع برق و کاربردهای صنعتی عمومی محسوب میشود.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
• نوع محصول: کلید مینیاتوری (MCB)
• سری: Acti9 iC60N
• کد فنی: A9F74320
• تعداد پل: 3P
• جریان نامی: 20 آمپر
• منحنی قطع: C (حرارتی–مغناطیسی)
• ولتاژ نامی کاری: تا 400 ولت AC
• ظرفیت قطع اتصال کوتاه: 6000 آمپر (Icn) مطابق استاندارد IEC/EN 60898-1
• استانداردها: IEC/EN 60898-1 و IEC/EN 60947-2
• درجه حفاظت: IP20
• نوع نصب: ریل DIN استاندارد
• تعداد ماژول (عرض): 6 × 9 mm
• نشانگر وضعیت قطع (Trip Indicator)
• وزن تقریبی: حدود 0.375 kg
کاربردها
• حفاظت مدارهای سهفاز در تابلوهای برق صنعتی و تجاری
• حفاظت خطوط خروجی و بخشهای فرعی
• جلوگیری از اضافهبار و اتصال کوتاه
• مناسب برای سیستمهای توزیع با بار سبک تا متوسط
• کاربردهای عمومی صنعتی که نیاز به حفاظت مطمئن دارند
مزایا
• عملکرد پایدار و قابلاعتماد در شرایط کاری مختلف
• مناسب برای بارهای سهفاز با جریان نامی 20 آمپر
• نصب سریع و آسان روی ریل DIN
• کیفیت ساخت بالا و دوام طولانی
• تطابق کامل با استانداردهای بینالمللی
مقایسه با محصولات مشابه
در مقایسه با کلیدهای مینیاتوری با منحنی B، مدلهای با منحنی C مانند این کلید عملکرد قطع بهتری در برابر جریانهای هجومی متوسط ارائه میدهند و دیرتر عمل میکنند. همین ویژگی باعث میشود برای کاربردهای عمومی صنعتی و مدارهای سهفاز مناسبتر باشند.
سوالات متداول
-
منحنی C چیست؟
منحنی C نوع مشخصه قطع حرارتی–مغناطیسی است که برای جریانهای هجومی متوسط طراحی شده و نسبت به منحنی B دیرتر قطع میکند. -
آیا این کلید برای شبکههای سهفاز مناسب است؟
بله، این مدل سهپل برای حفاظت مدارهای سهفاز طراحی شده است. -
نوع حفاظت این کلید چیست؟
حفاظت حرارتی برای اضافهبار و حفاظت مغناطیسی برای اتصال کوتاه را فراهم میکند. -
نصب این کلید چگونه انجام میشود؟
بهصورت استاندارد روی ریل DIN در تابلو برق نصب میشود. -
این مدل استانداردهای بینالمللی را پاس میکند؟
بله، مطابق استانداردهای IEC/EN طراحی و تولید شده است.
جمعبندی
کلید مینیاتوری A9F74320 اشنایدر الکتریک سری Acti9 iC60N با جریان نامی 20 آمپر و منحنی قطع C، راهکاری حرفهای و قابلاعتماد برای حفاظت مدارهای سهفاز، سیستمهای توزیع برق و تابلوهای صنعتی است. کیفیت ساخت بالا، عملکرد پایدار و تطابق با استانداردهای جهانی، این محصول را به انتخابی مناسب برای کاربردهای عمومی صنعتی و تجاری تبدیل کرده است.
