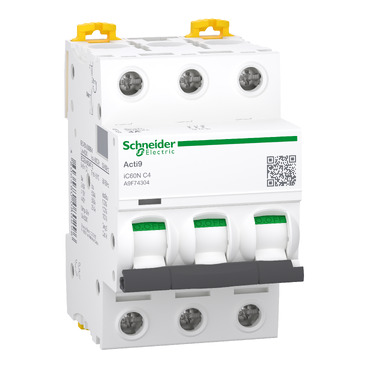

کلید مینیاتوری اشنایدر A9F74304
کلید مینیاتوری A9F74304 از سری Acti9 iC60N اشنایدر الکتریک یک کلید حفاظتی سهپل (3P) با جریان نامی 4 آمپر و منحنی قطع C است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با عملکرد حرارتی–مغناطیسی و کیفیت ساخت بالا، گزینهای مناسب برای حفاظت مدارهای سهفاز سبک، سیستمهای توزیع برق با بار کم و تابلوهای صنعتی عمومی به شمار میرود.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
• نوع محصول: کلید مینیاتوری (MCB)
• سری: Acti9 iC60N
• کد فنی: A9F74304
• تعداد پل: 3P
• جریان نامی: 4 آمپر
• منحنی قطع: C (حرارتی–مغناطیسی)
• ولتاژ نامی کاری: تا 400 ولت AC
• ظرفیت قطع اتصال کوتاه: 6000 آمپر (Icn) مطابق IEC/EN 60898‑1
• استانداردها: IEC/EN 60898‑1 و IEC/EN 60947‑2
• درجه حفاظت: IP20
• نوع نصب: ریل DIN استاندارد
• تعداد ماژول (عرض): 6 × 9 mm
• نمایشگر وضعیت قطع: دارد
• وزن تقریبی: ~0.37 kg
کاربردها
• حفاظت مدارهای سهفاز سبک در تابلوهای برق صنعتی و تجاری
• حفاظت خطوط خروجی و بخشهای فرعی
• جلوگیری از اضافهبار و اتصال کوتاه
• مناسب برای سیستمهای توزیع برق با بار کم
• کاربردهای عمومی صنعتی سبک که نیاز به حفاظت مطمئن دارند
مزایا
• عملکرد پایدار و قابلاعتماد در شرایط کاری مختلف
• مناسب برای بارهای سهفاز با جریان نامی 4 آمپر
• نصب سریع و آسان روی ریل DIN
• کیفیت ساخت استاندارد و دوام بالا
• انطباق با استانداردهای بینالمللی
مقایسه با محصولات مشابه
در مقایسه با کلیدهای مینیاتوری با منحنی B، مدلهای با منحنی C مانند این کلید تحمل بیشتری در برابر جریانهای هجومی متوسط دارند و دیرتر قطع میشوند، که این ویژگی باعث میشود برای کاربردهای عمومی صنعتی سهفاز انتخاب مطمئنتری باشند.
سوالات متداول
-
منحنی C چیست؟
منحنی C مشخصه قطع حرارتی–مغناطیسی دارد که برای جریانهای هجومی متوسط مناسب بوده و نسبت به منحنی B دیرتر قطع میکند. -
آیا این کلید برای شبکههای سهفاز مناسب است؟
بله، این مدل سهپل برای حفاظت مدارهای سهفاز طراحی شده است. -
نوع حفاظت این کلید چیست؟
ترکیب حفاظت حرارتی برای اضافهبار و مغناطیسی برای اتصال کوتاه را ارائه میدهد. -
این کلید چگونه نصب میشود؟
این کلید بهصورت استاندارد روی ریل DIN در تابلو برق نصب میشود. -
آیا این مدل استانداردهای بینالمللی را پاس میکند؟
بله، مطابق استانداردهای IEC/EN 60898‑1 و IEC/EN 60947‑2 طراحی و تولید شده است.
جمعبندی
کلید مینیاتوری A9F74304 اشنایدر الکتریک سری Acti9 iC60N با جریان نامی 4 آمپر و منحنی قطع C، انتخابی مطمئن، استاندارد و حرفهای برای حفاظت مدارهای سهفاز سبک، سیستمهای توزیع برق کمبار و تابلوهای صنعتی سبک محسوب میشود. کیفیت ساخت بالا، عملکرد پایدار و تطابق با استانداردهای جهانی، این محصول را به گزینهای قابلاعتماد برای کاربردهای صنعتی و تجاری تبدیل کرده است.
