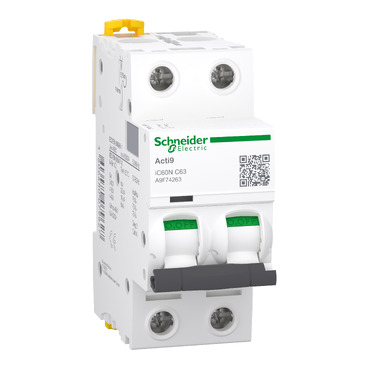

کلید مینیاتوری اشنایدر A9F74263
کلید مینیاتوری A9F74263 از سری Acti9 iC60N اشنایدر الکتریک یک کلید حفاظتی دوپل (2P) با جریان نامی 63 آمپر و منحنی قطع C است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با عملکرد حرارتی–مغناطیسی و کیفیت ساخت استاندارد، انتخابی مناسب برای تابلوهای برق صنعتی، سیستمهای توزیع برق و بارهای متوسط تا بالا محسوب میشود.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
• نوع محصول: کلید مینیاتوری (MCB)
• سری: Acti9 iC60N
• کد فنی: A9F74263
• تعداد پل: 2P
• جریان نامی: 63 آمپر
• منحنی قطع: C
• مکانیزم قطع: حرارتی–مغناطیسی
• ولتاژ نامی کاری: تا 400 ولت AC
• ظرفیت قطع اتصال کوتاه (Icn): 6000 آمپر مطابق IEC/EN 60898-1
• ظرفیت قطع اتصال کوتاه (Icu): 10 kA در 380…415 ولت AC و 20 kA در 220…240 ولت AC مطابق IEC/EN 60947-2
• استانداردها: IEC/EN 60898-1 و IEC/EN 60947-2
• درجه حفاظت: IP20
• نوع نصب: ریل DIN استاندارد
• نمایشگر وضعیت قطع: دارد
• ابعاد: عرض ~36 mm × ارتفاع ~85 mm × عمق ~78.5 mm
• وزن تقریبی: ~0.25 kg
• رنگ: سفید
کاربردها
• حفاظت مدارهای دوپل (فاز و نول) در تابلوهای برق صنعتی و تجاری
• حفاظت خطوط توزیع با بار تا 63 آمپر
• جلوگیری از اضافهبار و اتصال کوتاه
• مناسب برای شبکههای AC با بارهای متوسط
• استفاده در سیستمهای توزیع برق عمومی و صنعتی
مزایا
• عملکرد پایدار و قابلاعتماد برای حفاظت از مدارها
• مناسب برای بارهای 63 آمپر در کاربردهای صنعتی و تجاری
• نصب و راهاندازی سریع روی ریل DIN
• کیفیت ساخت استاندارد و تطابق با استانداردهای جهانی
• ظرفیت قطع اتصال کوتاه مناسب برای ایمنی شبکه
مقایسه با محصولات مشابه
کلیدهای مینیاتوری با منحنی C مانند این مدل نسبت به مدلهای با منحنی B دیرتر در برابر جریانهای هجومی قطع میکنند و به همین دلیل برای محافظت بارهایی که جریان راهاندازی متوسط دارند (مثلاً بارهای القایی سبک تا متوسط) گزینهای مطمئنتر برای کاربردهای صنعتی و توزیع برق عمومی هستند.
سوالات متداول
-
منحنی C چیست؟
منحنی C مشخصه قطع حرارتی–مغناطیسی دارد که برای جریانهای هجومی متوسط طراحی شده و نسبت به منحنی B دیرتر قطع میکند. -
آیا این کلید برای مدارهای دوپل مناسب است؟
بله، این مدل دوپل (2P) برای حفاظت فاز و نول طراحی شده است. -
ظرفیت قطع اتصال کوتاه آن چقدر است؟
ظرفیت قطع اتصال کوتاه حدود 6000 آمپر (Icn) در 400 V AC و 10 kA/20 kA (Icu) در ولتاژهای دیگر است. -
این کلید چگونه نصب میشود؟
این کلید بهصورت استاندارد روی ریل DIN در تابلو برق نصب میشود. -
آیا استانداردهای جهانی را پاس میکند؟
بله، مطابق با استانداردهای IEC/EN 60898-1 و IEC/EN 60947-2 طراحی و تولید شده است.
جمعبندی
کلید مینیاتوری A9F74263 اشنایدر الکتریک سری Acti9 iC60N با جریان نامی 63 آمپر و منحنی قطع C، راهکاری حرفهای، قابلاعتماد و استاندارد برای حفاظت مدارهای دوپل در تابلوهای برق صنعتی و سیستمهای توزیع برق است. نصب آسان، عملکرد مطمئن و تطابق با استانداردهای بینالمللی، این محصول را به انتخابی مناسب برای پروژههای صنعتی و تجاری تبدیل کرده است.
