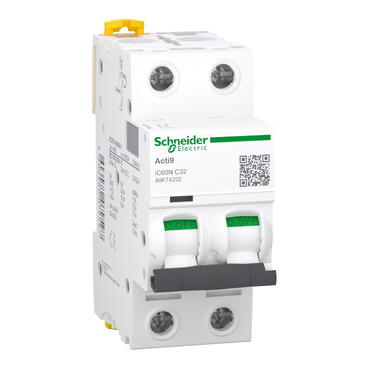

کلید مینیاتوری اشنایدر A9F74232
کلید مینیاتوری A9F74232 از سری Acti9 iC60N شرکت Schneider Electric یک کلید حفاظتی ۲پل (2P) با جریان نامی ۳۲ آمپر و منحنی قطع C است که برای حفاظت مدارهای توزیع AC در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با مکانیزم حرارتی–مغناطیسی و انطباق با استانداردهای بینالمللی، مناسب برای تابلوهای برق، روشنایی و بارهای عمومی در سیستمهای مسکونی، تجاری و صنعتی سبک تا متوسط است.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
• نوع محصول: کلید مینیاتوری (MCB)
• سری: Acti9 iC60N
• کد فنی: A9F74232
• تعداد پل: 2P
• جریان نامی: 32 آمپر
• منحنی قطع: C
• مکانیزم قطع: حرارتی–مغناطیسی
• ولتاژ نامی کاری: تا 400 V AC
• ظرفیت قطع اتصال کوتاه: تا 6000A Icn برای 400V AC مطابق EN/IEC 60898-1، و مقادیر بالاتر در استاندارد EN/IEC 60947-2
• استانداردها: EN/IEC 60898-1 و EN/IEC 60947-2
• درجه حفاظت: IP20
• نوع نصب: ریل DIN استاندارد
• نشانگر وضعیت قطع (Trip indicator)
• عرض: 4 ماژول ۹ mm
کاربردها
• حفاظت مدارهای توزیع تکفاز و دوپل در سیستمهای مسکونی، تجاری و صنعتی سبک
• تابلوهای برق توزیع روشنایی، پریزها و مدارهای عمومی
• حفاظت سیستمهایی که نیاز به قطع سریع و ایمن دارند
• مناسب برای مدارهای با بارهای معمولی و هجومی متوسط
مزایا
• عملکرد مطمئن و پایدار در برابر اضافهبار و اتصال کوتاه
• نصب سریع و آسان روی ریل DIN
• انطباق با استانداردهای بینالمللی
• دوام الکتریکی و مکانیکی مناسب
• مناسب برای حفاظت عمومی تا ظرفیت 32 آمپر
مقایسه با محصولات مشابه
در مقایسه با کلیدهای مینیاتوری با منحنی B، مدل A9F74232 با منحنی C برای بارهای با جریان هجومی متوسط مناسبتر است و دیرتر قطع میکند، که آن را برای کاربردهای عمومی گزینهای بهتر میکند. در مقابل با منحنی D، سریعتر قطع شده و برای بارهایی با جریان هجومی خیلی بالا مناسب نیست.
سوالات متداول
-
منحنی C چه کاربردی دارد؟
منحنی C برای بارهای با جریان هجومی متوسط طراحی شده و نسبت به منحنی B دیرتر قطع میکند. -
آیا این کلید برای مصارف خانگی مناسب است؟
بله، این کلید برای مدارهای توزیع خانگی، روشنایی و بارهای عمومی با جریان تا 32 آمپر مناسب است. -
نوع حفاظت این کلید چیست؟
حفاظت حرارتی برای اضافهبار و حفاظت مغناطیسی برای اتصال کوتاه. -
ظرفیت قطع اتصال کوتاه این محصول چقدر است؟
تا 6000 A در ولتاژ 400 V AC مطابق استاندارد EN/IEC 60898-1، و ظرفیتهای بالاتر در استاندارد EN/IEC 60947-2. -
چگونه نصب میشود؟
بهصورت استاندارد روی ریل DIN نصب میشود.
جمعبندی
کلید مینیاتوری A9F74232 اشنایدر الکتریک سری Acti9 iC60N با جریان نامی ۳۲ آمپر و منحنی قطع C، راهکاری قابلاعتماد برای حفاظت مدارهای توزیع برق در شبکههای مسکونی، تجاری و صنعتی سبک است. عملکرد پایدار، انطباق با استانداردهای جهانی و طراحی استاندارد، این محصول را به گزینهای مناسب برای تابلوهای برق و سیستمهای توزیع تبدیل کرده است.
