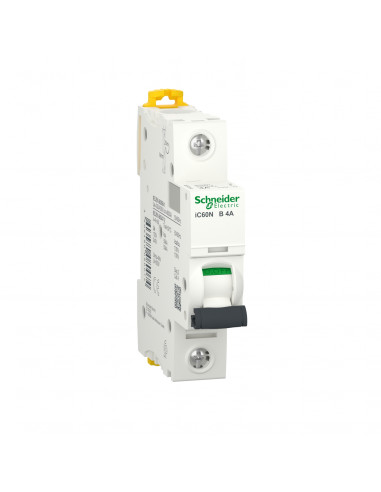

کلید مینیاتوری اشنایدر A9F73104
کلید مینیاتوری A9F73104 از سری Acti9 iC60N شرکت اشنایدر الکتریک یک کلید حفاظتی تکپل (1P) با جریان نامی 4 آمپر و منحنی قطع B است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است. این کلید با بهرهگیری از فناوری قطع حرارتی–مغناطیسی عملکردی دقیق و قابلاعتماد ارائه میدهد و گزینهای مناسب برای تابلوهای برق خانگی، تجاری و صنعتی سبک محسوب میشود.
لینک رسمی محصول در سایت اشنایدر
ویژگیهای فنی
-
نوع محصول: کلید مینیاتوری (Miniature Circuit Breaker)
-
سری محصول: Acti9 iC60N
-
کد فنی: A9F73104
-
تعداد پل: 1P (تکپل)
-
جریان نامی: 4A
-
منحنی قطع: B Curve
-
فناوری قطع: حرارتی–مغناطیسی
-
ظرفیت قطع اتصال کوتاه: 6000A Icn مطابق EN/IEC 60898‑1 و تا 50kA Icu مطابق EN/IEC 60947‑2
-
استانداردها: IEC/EN 60898‑1 و IEC/EN 60947‑2
-
ولتاژ نامی کاری: تا 230/400VAC
-
درجه حفاظت: IP20
-
نصب: روی ریل DIN استاندارد
-
ابعاد: ارتفاع ≈ 85mm، عرض ≈ 18mm، عمق ≈ 78.5mm
-
مقاومت مکانیکی/الکتریکی: تا 20000 چرخه مکانیکی و 10000 چرخه الکتریکی
این کلید برای حفاظت مدارهای با جریان پایین طراحی شده و عملکردی پایدار ارائه میدهد.
کاربردها
-
حفاظت مدارهای تکفاز تا 4 آمپر
-
تابلوهای برق خانگی، تجاری و صنعتی سبک
-
حفاظت روشنایی، پریزها و بارهای عمومی
-
بخشهای توزیع و کنترل نیرو
-
پروژههای برق و اتوماسیون در سیستمهای توزیع
کلیدهای با منحنی B برای مدارهایی با بارهای عمومی و روشنایی مناسب هستند.
مزایا
-
حفاظت سریع و دقیق در برابر اضافهبار و اتصال کوتاه
-
منحنی قطع B مناسب برای بارهای عمومی و روشنایی
-
نصب استاندارد روی ریل DIN
-
طراحی جمعوجور و سازگار با تابلوهای برق استاندارد
-
عملکرد بالا با عمر مکانیکی و الکتریکی مطمئن
مقایسه با محصولات مشابه
در مقایسه با کلیدهای مینیاتوری با منحنیهای دیگر:
-
منحنی B: حساسیت بیشتری نسبت به جریانهای لحظهای دارد و برای مدارهای روشنایی و بارهای عمومی مناسب است.
-
منحنی C و D: مناسب برای بارهایی با جریان راهاندازی بالاتر مانند موتورهای الکتریکی یا بارهای القایی هستند.
سوالات متداول
1. منحنی قطع B چیست؟
منحنی B نشاندهنده حساسیت کلید به جریانهای لحظهای نسبت به جریان نامی است و برای بارهای عمومی مناسب است.
2. این کلید برای چه مصارفی مناسب است؟
برای حفاظت مدارهای تکفاز تا 4 آمپر در مصارف خانگی، تجاری و صنعتی سبک کاربرد دارد.
3. نصب این کلید چگونه انجام میشود؟
این کلید بهصورت استاندارد روی ریل DIN نصب میشود.
4. این کلید چه حفاظتی ارائه میدهد؟
حفاظت در برابر اضافهبار و اتصال کوتاه با عملکرد حرارتی–مغناطیسی.
5. ظرفیت قطع اتصال کوتاه (Icn) چقدر است؟
ظرفیت قطع اتصال کوتاه این کلید 6000A مطابق استاندارد EN/IEC 60898‑1 و تا 50kA مطابق EN/IEC 60947‑2 است.
جمعبندی
کلید مینیاتوری A9F73104 از سری Acti9 iC60N اشنایدر الکتریک یک راهکار حفاظتی استاندارد، مطمئن و کاربردی برای حفاظت مدارهای تکفاز تا 4 آمپر است. طراحی استاندارد، نصب آسان روی ریل DIN، ظرفیت قطع مناسب و عملکرد دقیق در برابر اضافهبار و اتصال کوتاه باعث میشود این محصول گزینهای مناسب برای تابلوهای برق خانگی، تجاری و صنعتی سبک باشد.
