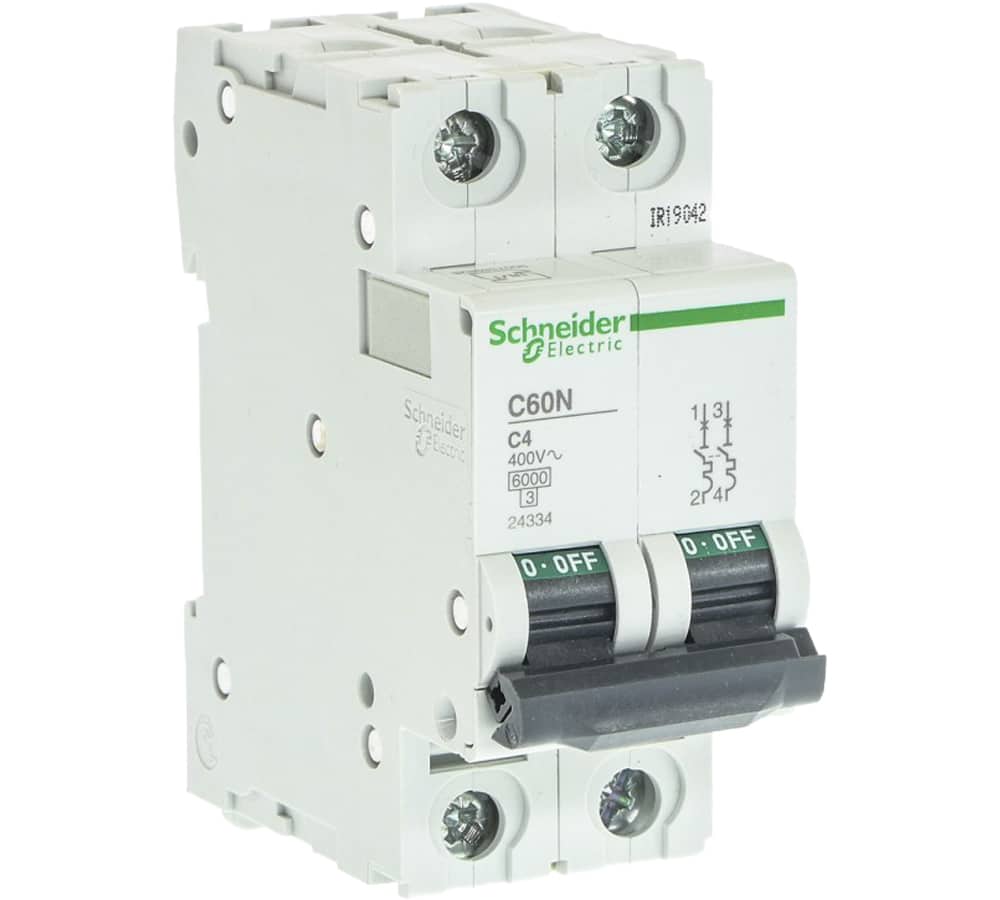

کلید مینیاتوری اشنایدر 24334
کلید مینیاتوری 24334 از سری C60N (Multi9) اشنایدر الکتریک یک کلید حفاظتی دوپل (2P) با جریان نامی ۴ آمپر و منحنی قطع C است که برای حفاظت مدارهای AC در برابر اضافهبار و اتصال کوتاه طراحی شده است. این مدل برای پروژههای برق توزیع، کنترل، روشنایی و سایر مدارهای کمجریان کاربرد دارد و با مکانیزم حرارتی–مغناطیسی عملکرد مطمئنی ارائه میدهد.
ویژگیهای فنی
• نوع محصول: کلید مینیاتوری (MCB)
• سری: C60N (Multi9)
• کد فنی: 24334
• تعداد پل: 2P
• جریان نامی: ۴ آمپر
• منحنی قطع: C
• مکانیزم قطع: حرارتی–مغناطیسی
• ولتاژ نامی کاری: تا 415/440V AC (بسته به منبع و شبکه)
• ظرفیت قطع اتصال کوتاه: حدود 10kA @ 415V AC
• استانداردها: IEC/EN مطابق عملکرد MCB های استاندارد
• نصب: روی ریل DIN استاندارد
• نشانگر وضعیت: ON/OFF (روی بدنه)
کاربردها
• حفاظت مدارهای توزیع برق AC در تابلوهای صنعتی، تجاری و مسکونی
• حفاظت کابلها و تجهیزات کمجریان
• سیستمهای روشنایی و بارهای عمومی سبک
• تابلوهای کنترل و فرمان
• تجهیزات الکتریکی قابلاعتماد در پروژههای سبک و متوسط
مزایا
• حفاظت قابلاعتماد در برابر اضافهبار و اتصال کوتاه
• مناسب برای مدارهای کمجریان و بارهای عمومی
• نصب استاندارد روی ریل DIN
• انطباق با استانداردهای بینالمللی MCB
• طراحی جمعوجور و کاربردی در تابلوهای توزیع
مقایسه با محصولات مشابه
در مقایسه با سریهای Acti9 iC60N و Acti9 C60H (مدلهای جدیدتر اشنایدر)، مدل 24334 بخاطر اینکه تولید آن متوقف شده و در استانداردهای قدیمیتر قرار دارد، معمولاً ظرفیت قطع پایینتر و امکانات کنترلی کمتر دارد؛ در حالی که سریهای جدیدتر ظرفیت قطع بالاتر، نشانگر بهتر وضعیت و امکانات بیشتر نصب ایمن را ارائه میکنند.
سوالات متداول
-
منحنی C چه تفاوتی با منحنی B دارد؟
منحنی C نسبت به B تحمل بیشتری در برابر جریانهای هجومی معمولی دارد و دیرتر قطع میکند، که برای بارهای عمومی مناسبتر است. -
آیا این مدل مناسب مدارهای صنعتی هم هست؟
بله — برای مدارهای صنعتی سبک تا متوسط با جریان پایین قابل استفاده است. -
چگونه نصب میشود؟
بهصورت استاندارد روی ریل DIN 35 mm نصب میشود. -
این کلید چه وظیفهای انجام میدهد؟
کلید مینیاتوری وظیفه قطع مدار در شرایط اضافهبار یا اتصال کوتاه را با مکانیزم خودکار دارد.
جمعبندی
کلید مینیاتوری 24334 اشنایدر الکتریک با جریان نامی ۴ آمپر و منحنی قطع C، یک راهکار حفاظتی استاندارد برای مدارهای AC با جریان پایین بهشمار میرود.
